【Blender科研绘图】案例11-水凝胶#
0 前沿
嘿，朋友们。
这期给大家讲解**水凝胶**的制作过程
难度：⭐⭐（需要知道最基础的知识，已经了解如何移动、旋转、缩放模型）
同时欢迎关注我们的科研知识分享公众号：萤火科研
你在制作过程中遇到任何问题欢迎加入我们的微信群，进行咨询，我们会及时反馈你的问题，来帮你制备出案例效果~（微信答疑群见底端，欢迎大家分享自己制备的渲染图）
1 建模过程
我们使用的 Blender 最新版本 2.92(以后我们的教程会坚持使用最新版本的 Blender)

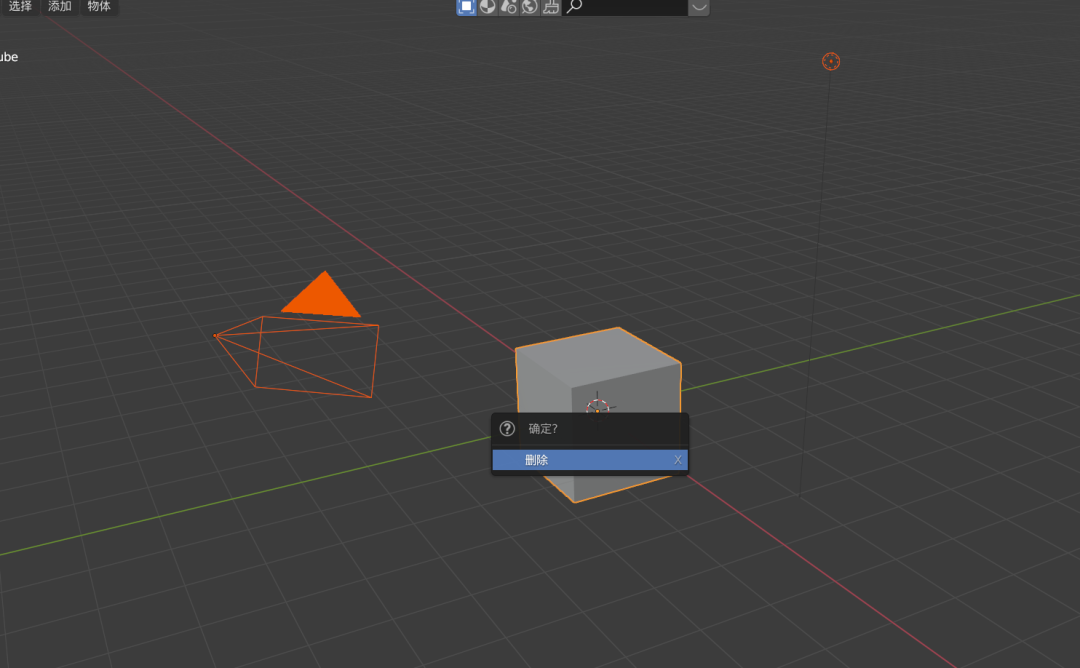

首先我们新建好一个文档，按 A 选择所有物体，然后按 X 快捷键进行删除

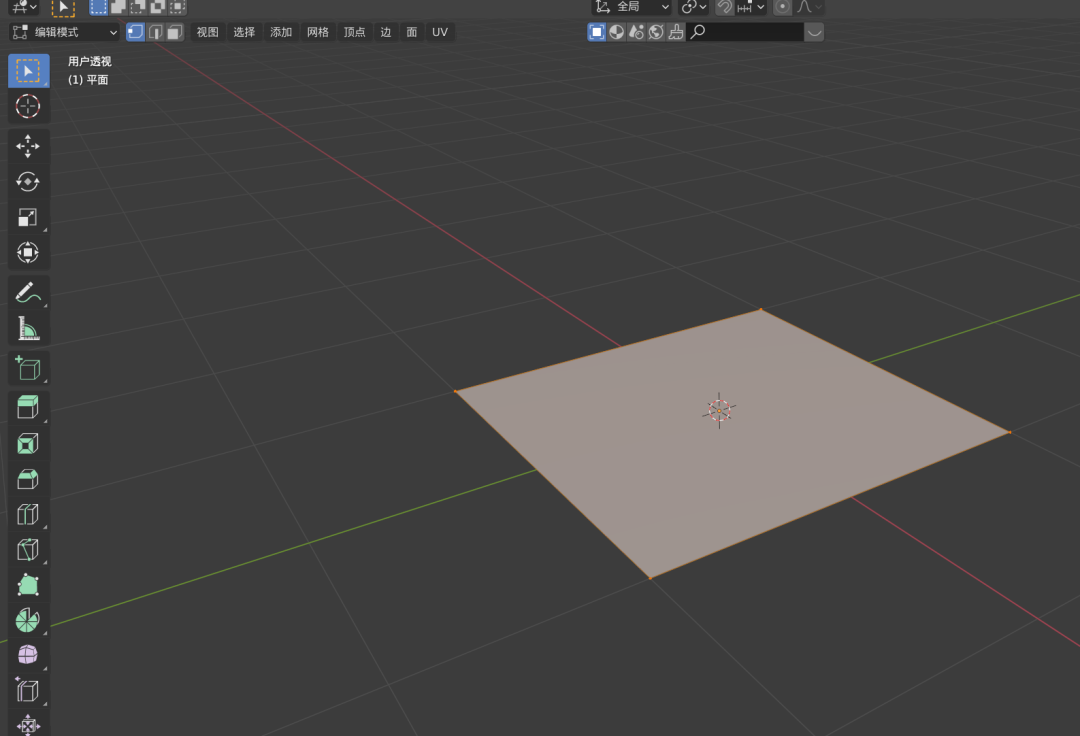

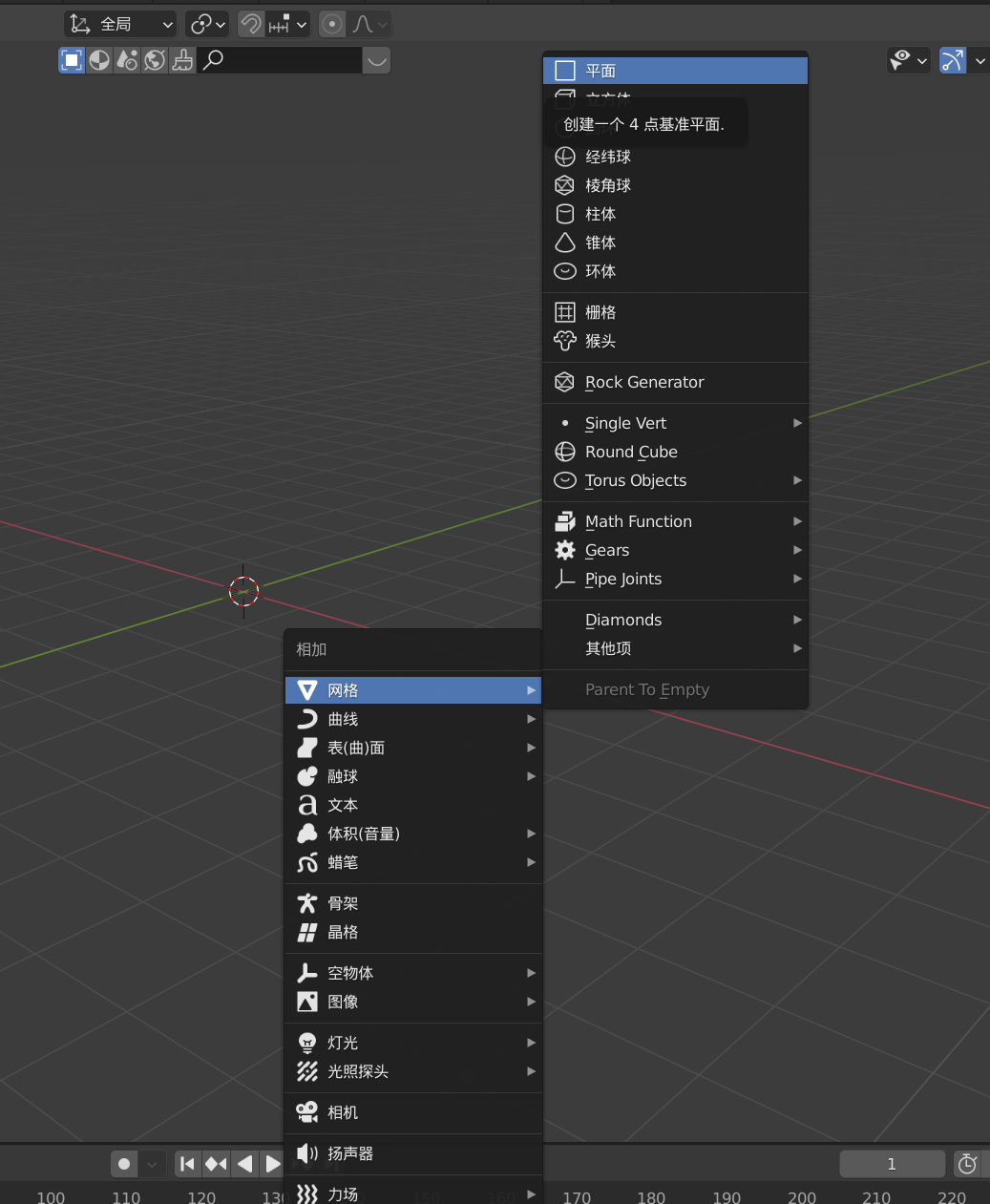

Shift+A 添加一个平面
按 Tab 进入编辑模式

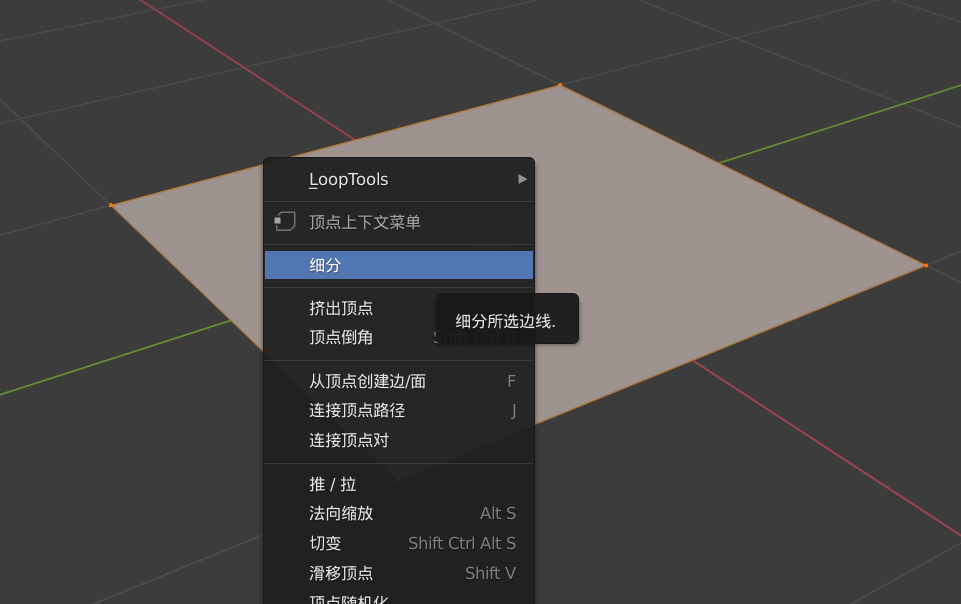

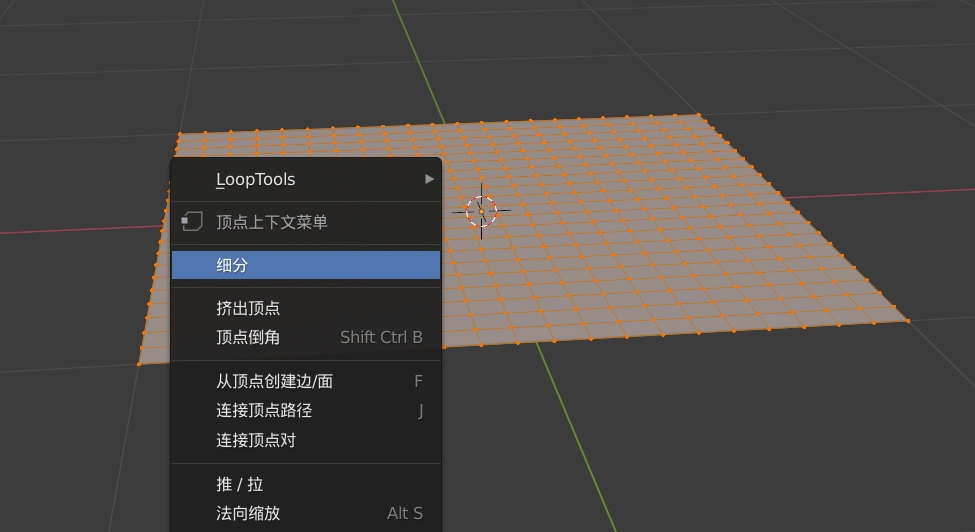

右键-细分

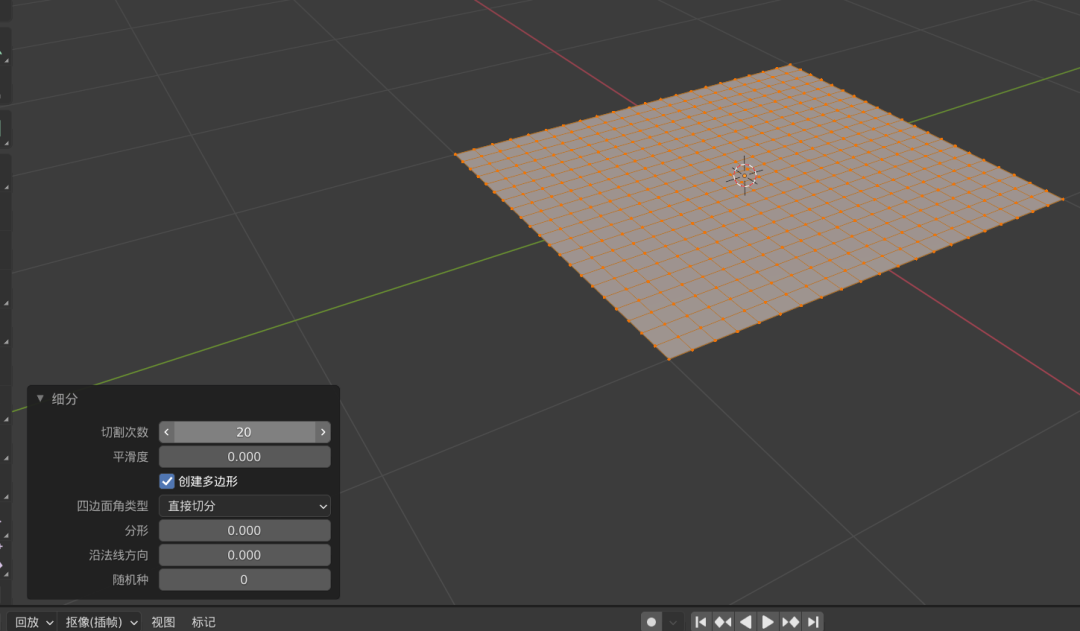

切割次数设置为 20
第一次细分之后，再次右键-细分一次即可

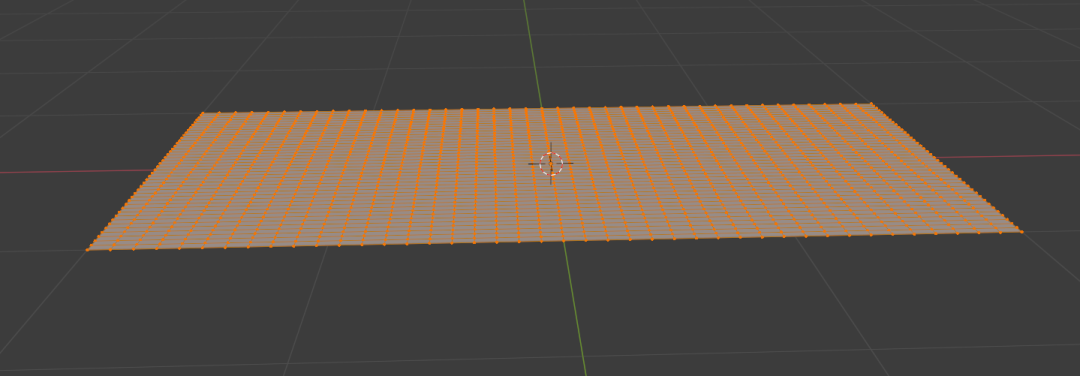

按 A 全选，按 S，按 X 进行缩放，缩放多少看自己顺眼即可

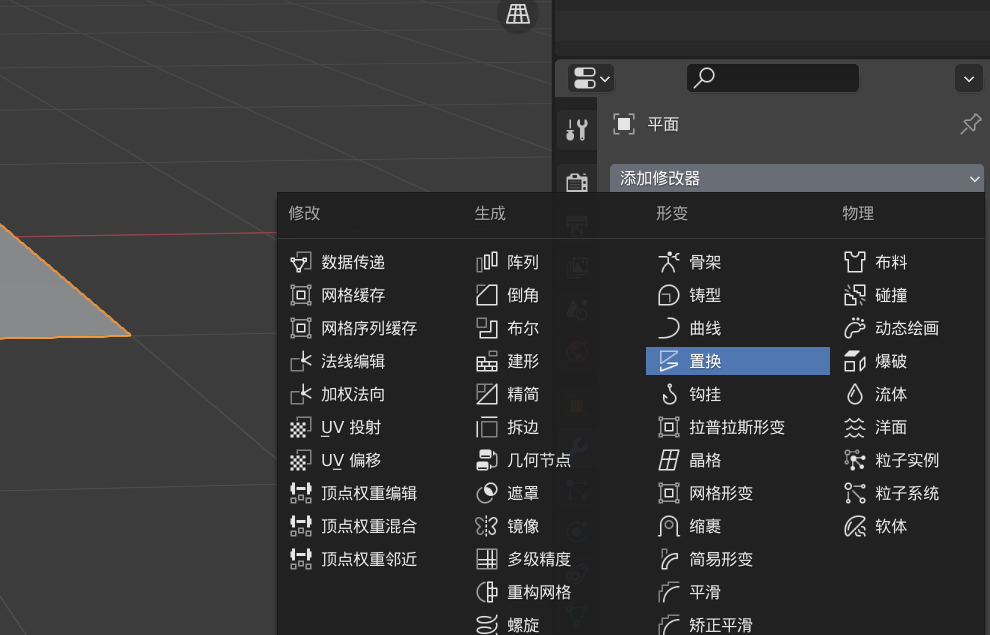

选择平面-添加一个置换修改器

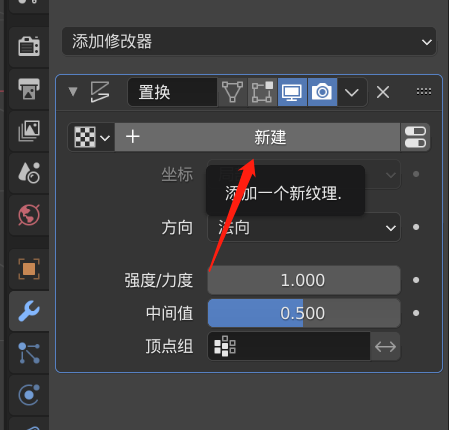

点击新建

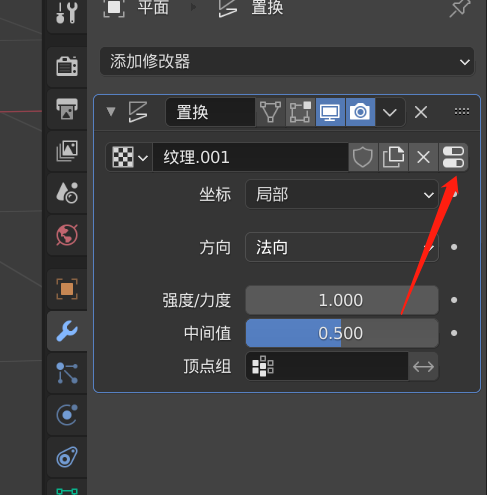

按下图点击

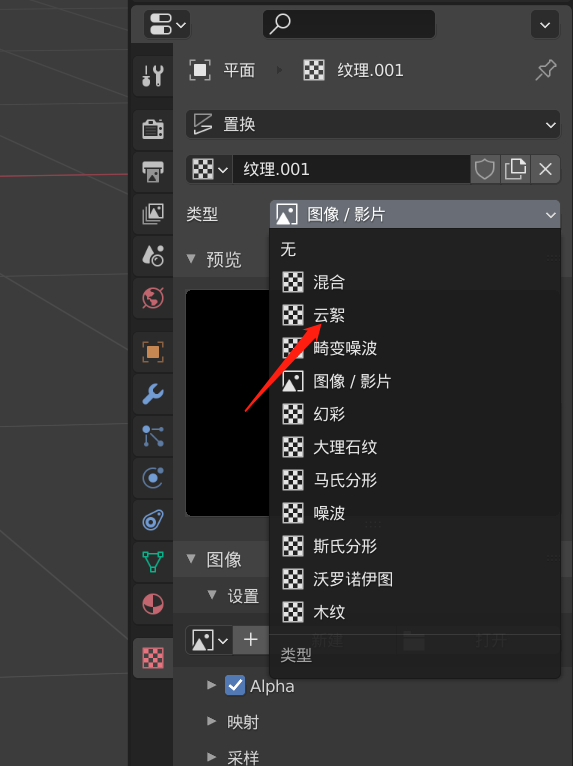

选择云絮

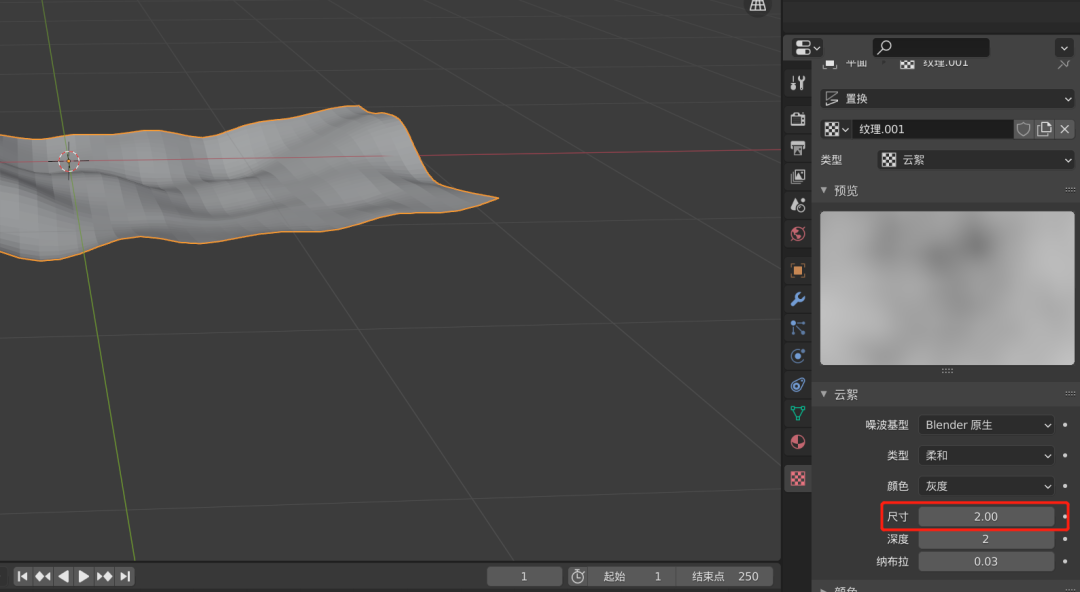

可以将尺寸设置为 2.00，这个可以自己来调整，但是不建议调的太小或者太大

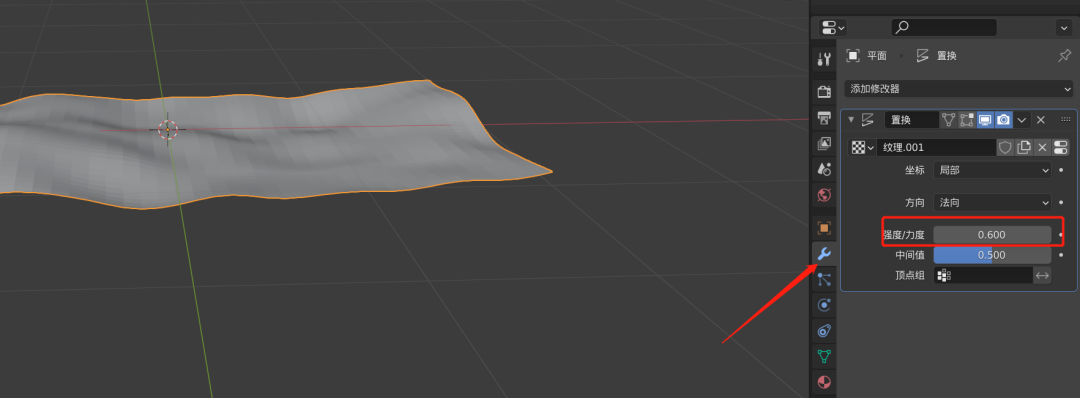

设置好这里之后，再次到修改器选项，将置换修改器的强度 / 力度设置为 0.6，这个也可以自己进行设置，同样不要太大或者太小

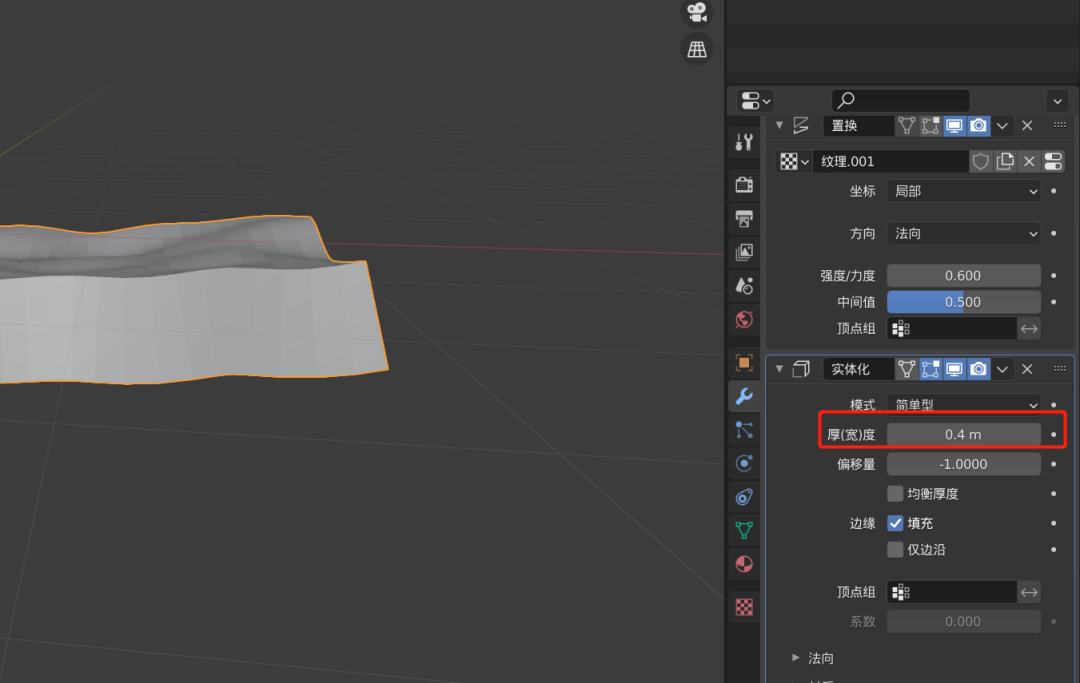

同时再次给平面添加一个实体化修改器-将设置厚度设置为 0.4 m

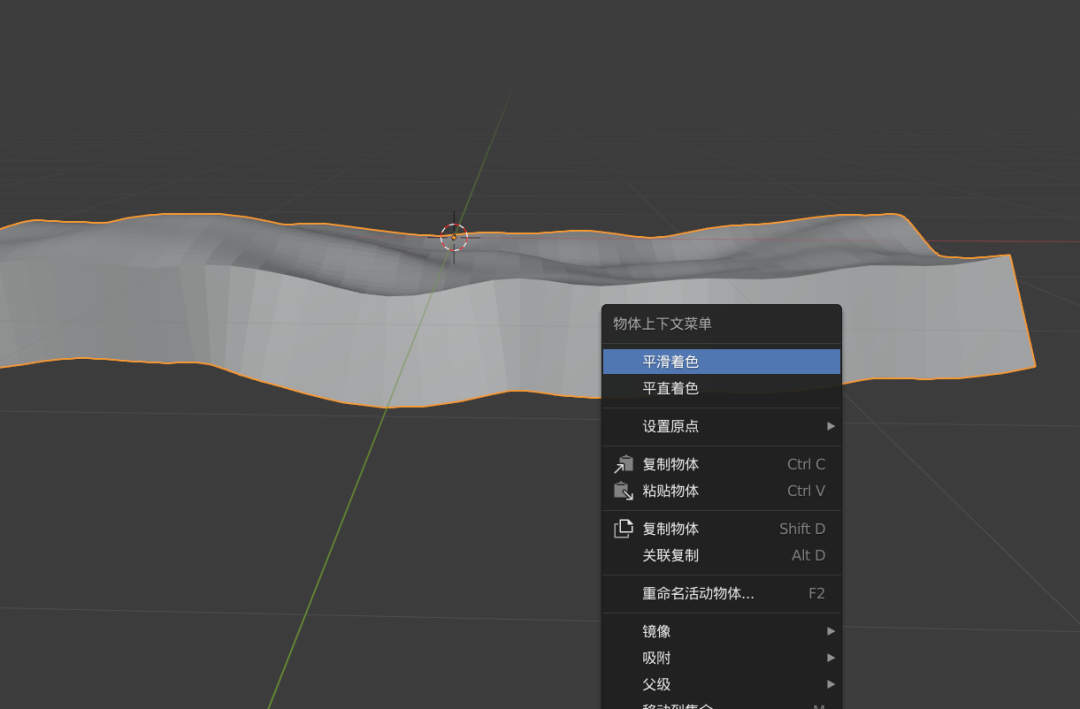

按 Tab 进入物体模式，右键-平滑着色

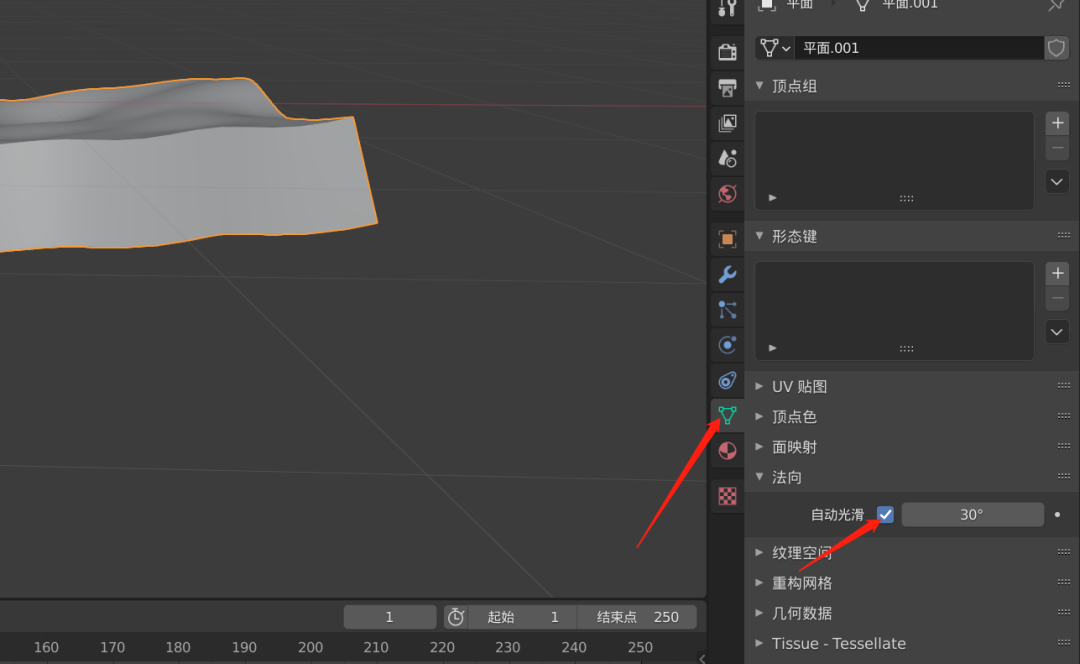

同时按下图在下面选择自动光滑，这时候我们波动的水凝胶模型已经完成

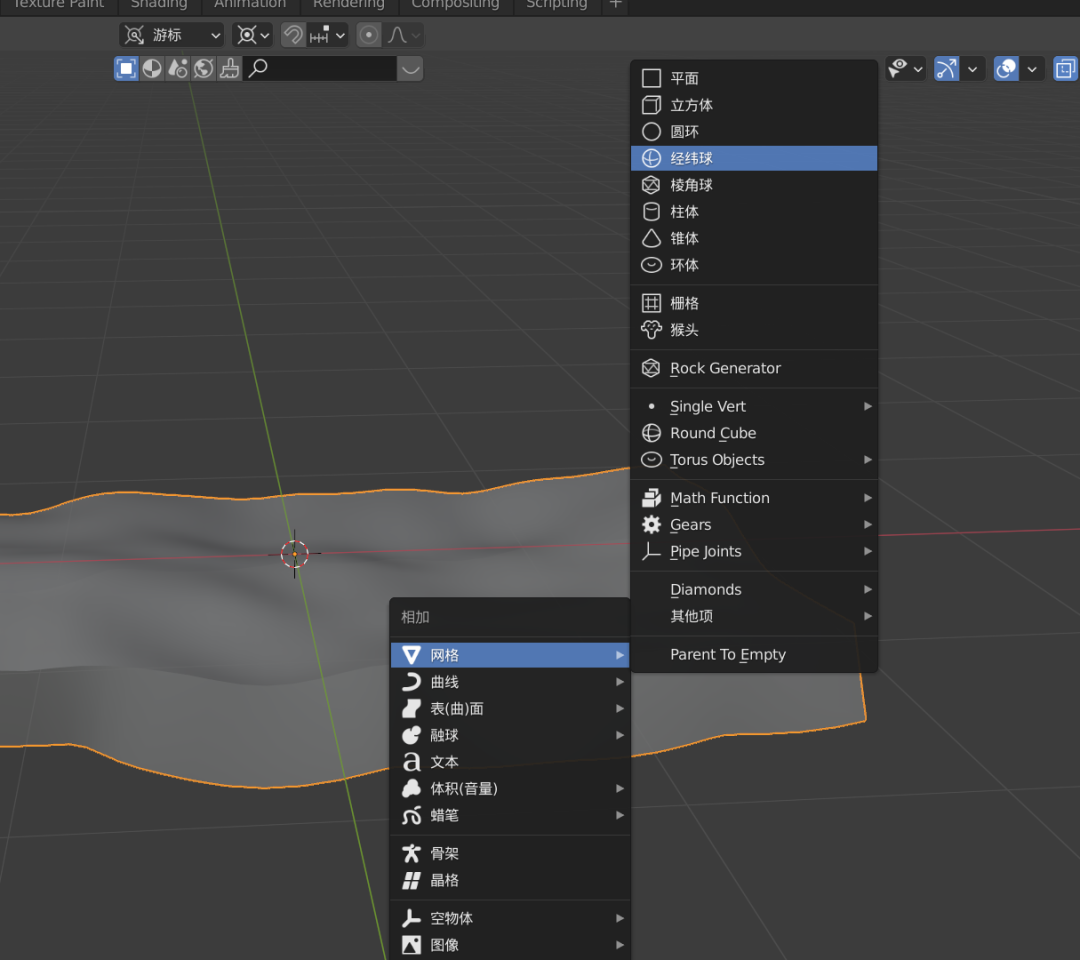

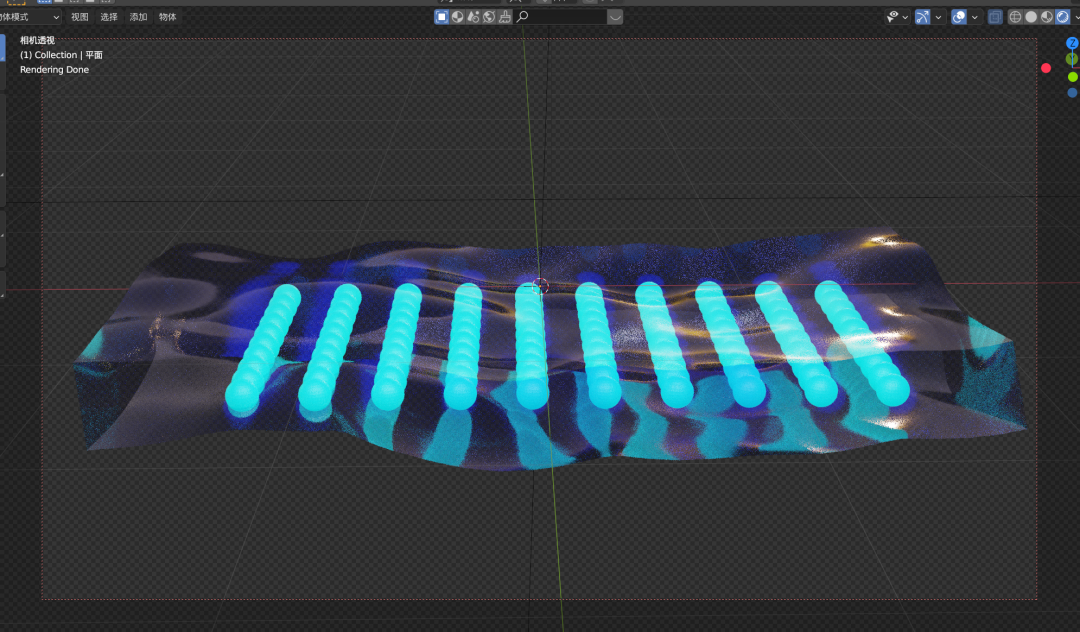

Shift+A 再次添加一个经纬球，按 S 将经纬球缩小，同样自己看着顺眼即可，这时候可以 Shift+D 可以将小球复制，或者可以按下图制作方法，使用阵列修改器可以建模出阵列

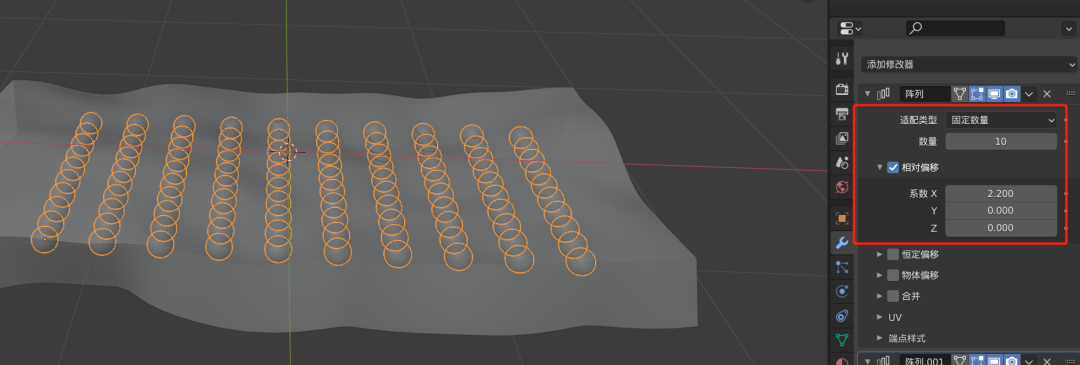

这里第一个阵列修改器设置如右图

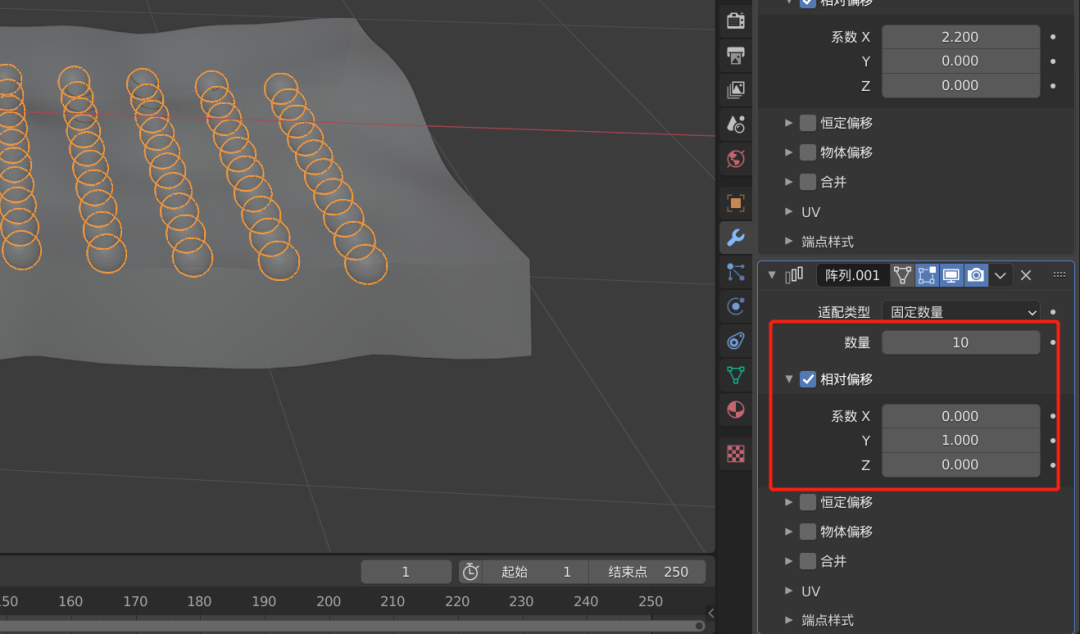

第二个阵列修改器设置见下图
2 渲染设置

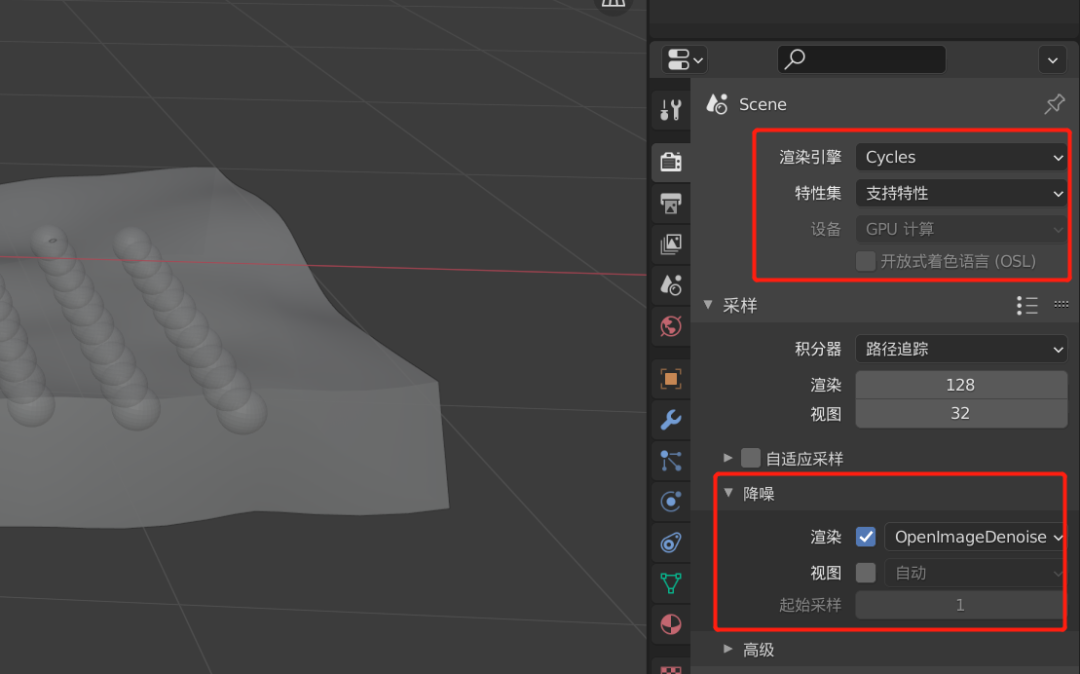

渲染引擎设置为 Cycles-GPU 渲染-打开降噪选项【Blender 科研绘图】案例 4 - 纳米阵列

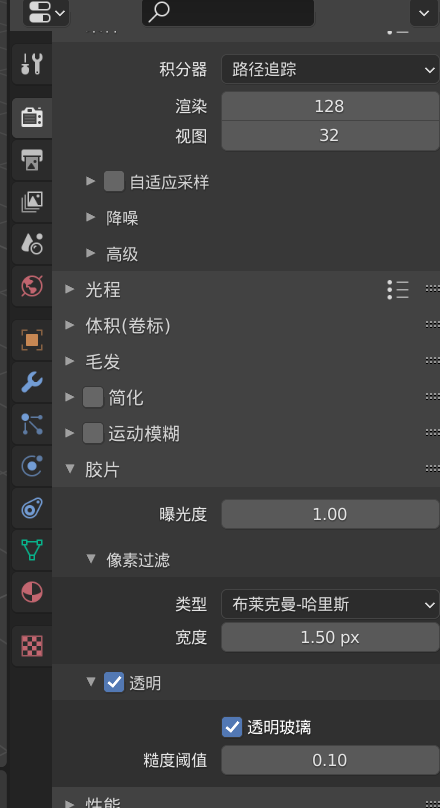

这里将透明打开，可以实现无背景渲染

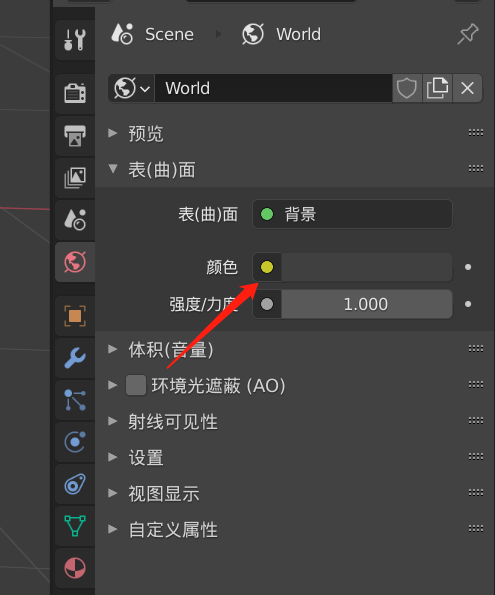

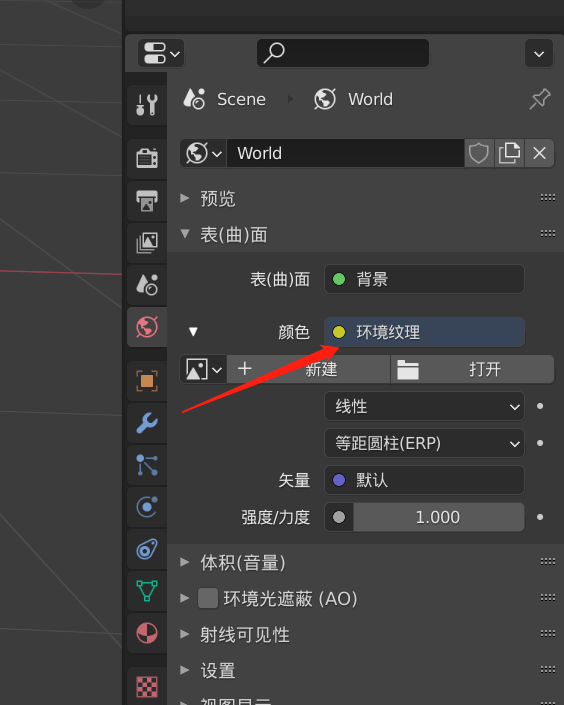

设置环境纹理，在下图选择颜色的小黄点
点击环境纹理

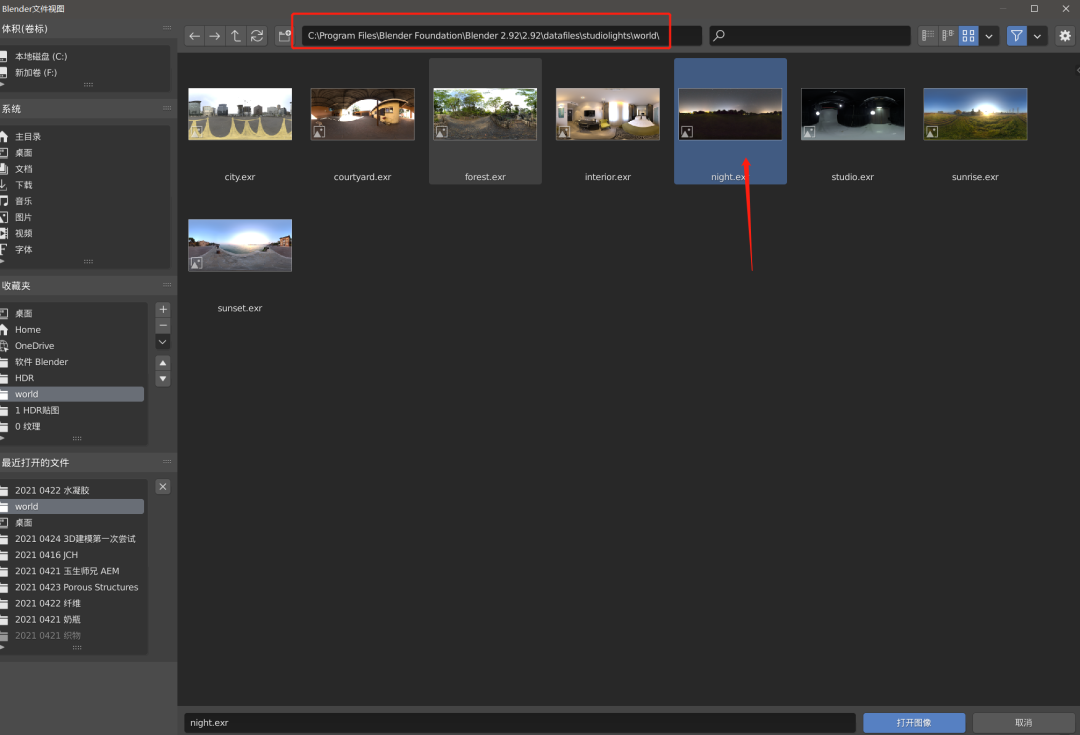

打开 Blender 默认 HDR 库，选择下图所示的 HDR 贴图

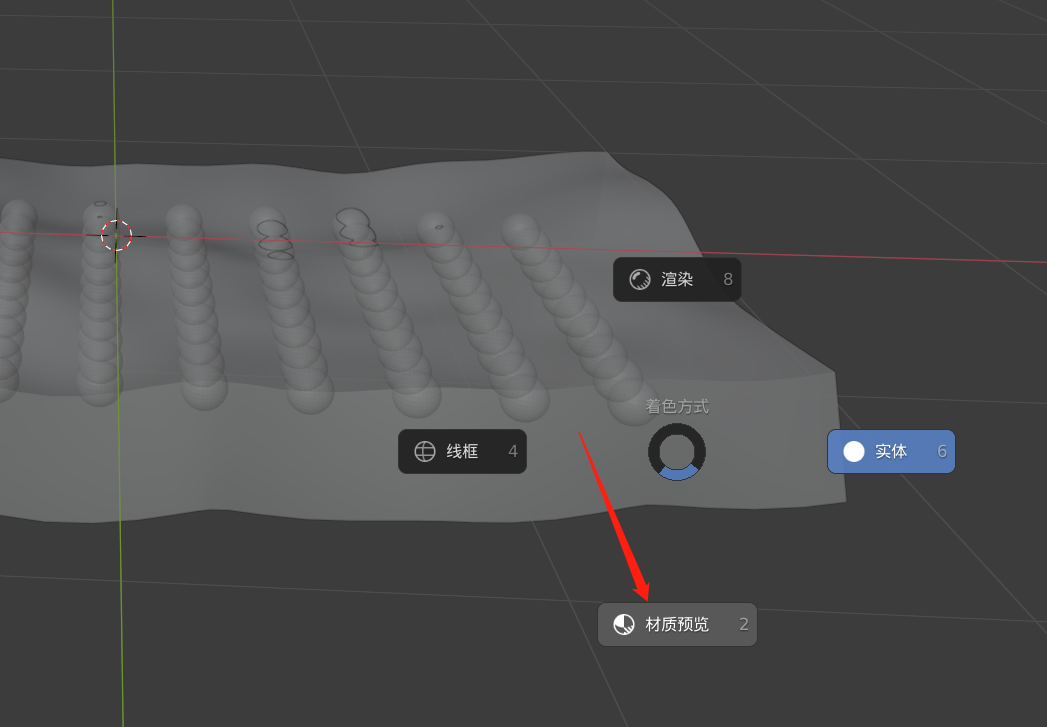

按 Z-进入材质预览模式
3 材质添加

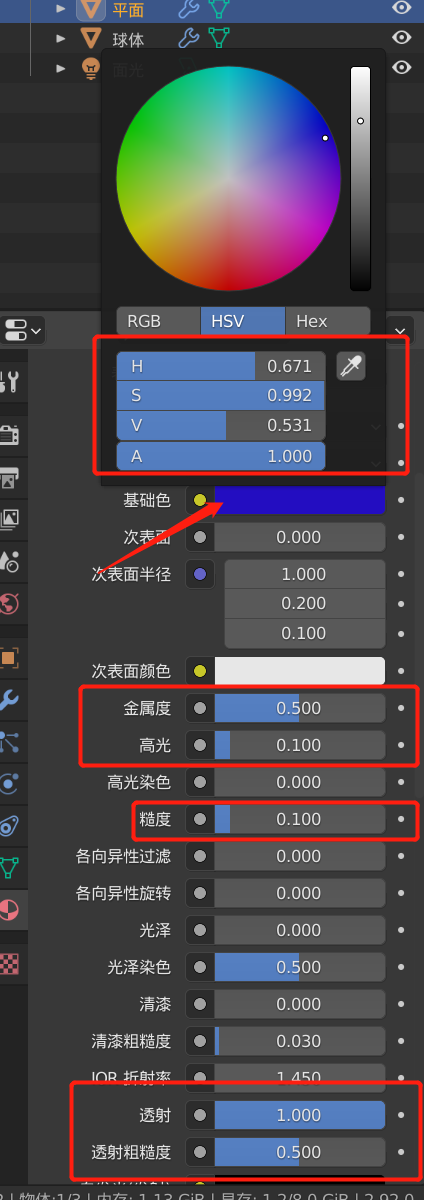

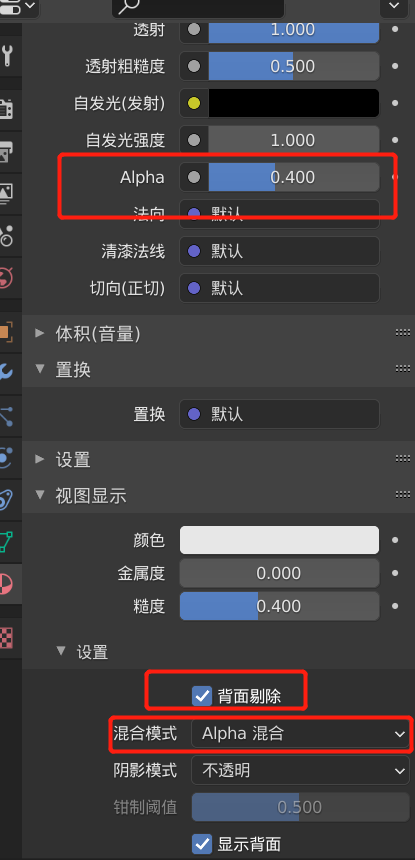

给平面水凝胶添加材质，材质设置见下图，材质添加教程新朋友可以看【Blender 科研绘图】案例 4 - 纳米阵列

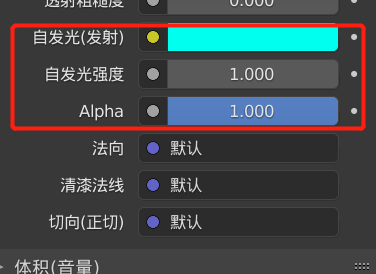

同时给水凝胶中的小球添加材质，颜色只需打开自发光即可

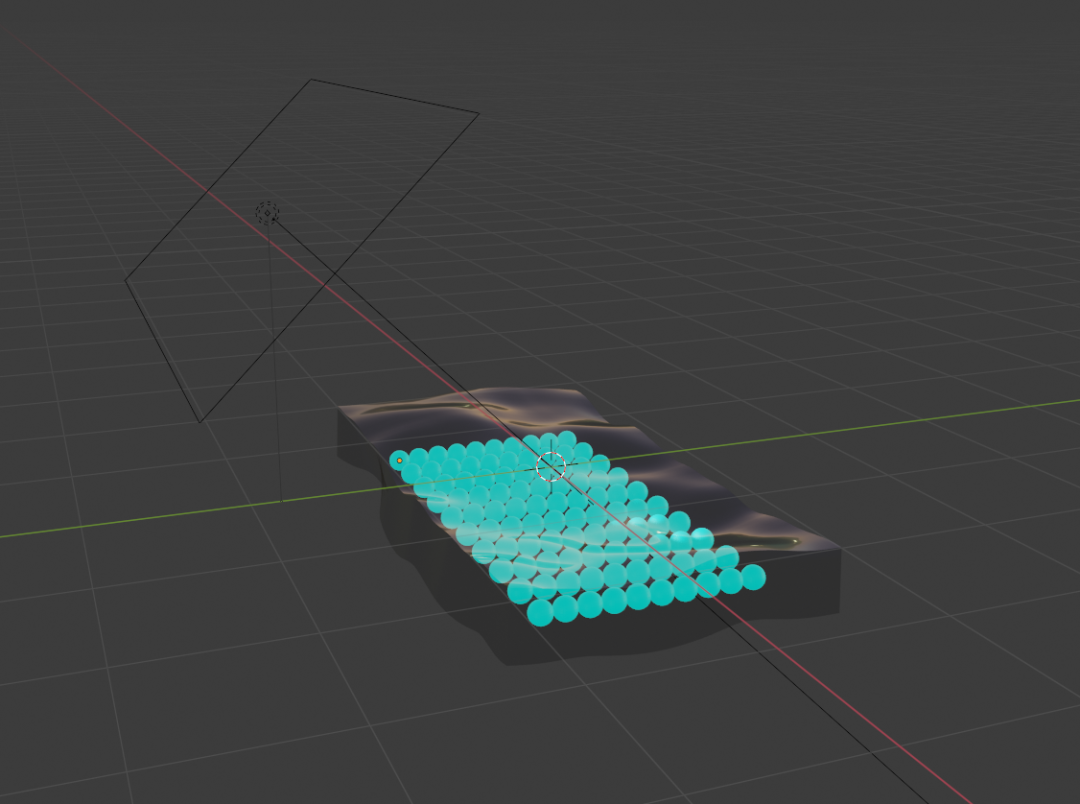

添加一个面光源，光源方向见下图，如果有新的小伙伴可参考之前

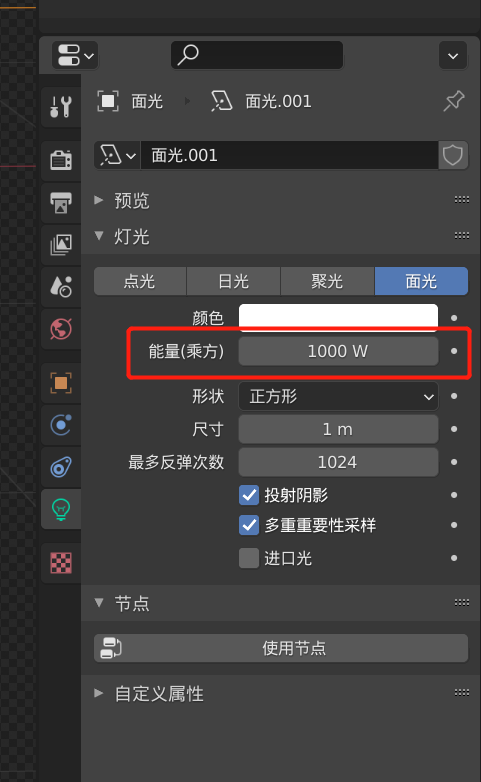

光源能量设置为 500 或者 1000W
Shift+A 添加摄像机，调整角度按 F12 添加进行渲染即可，新朋友可以参考摄像机设置【Blender 科研绘图】案例 4 - 纳米阵列
