【Blender科研绘图】案例7-钙钛矿分子结构#

0 前沿

嘿，朋友们。

这期给大家讲解**钙钛矿晶格建模过程**，材质大家可以按自己的风格来选择制作，里面涉及到打光及摄像机的内容都已经讲过，故不再赘述，如果不会的同学，后面我会附上链接

难度：⭐⭐⭐⭐（需要知道最基础的知识，已经了解如何移动、旋转、缩放模型）

Alpha 通道 / 粒子修改器/Alpha 通道与透射 ****

VX 答疑群见底部，欢迎和我们分享你制作的效果，也欢迎你加入我们和我们一起用爱发电

1 建模过程

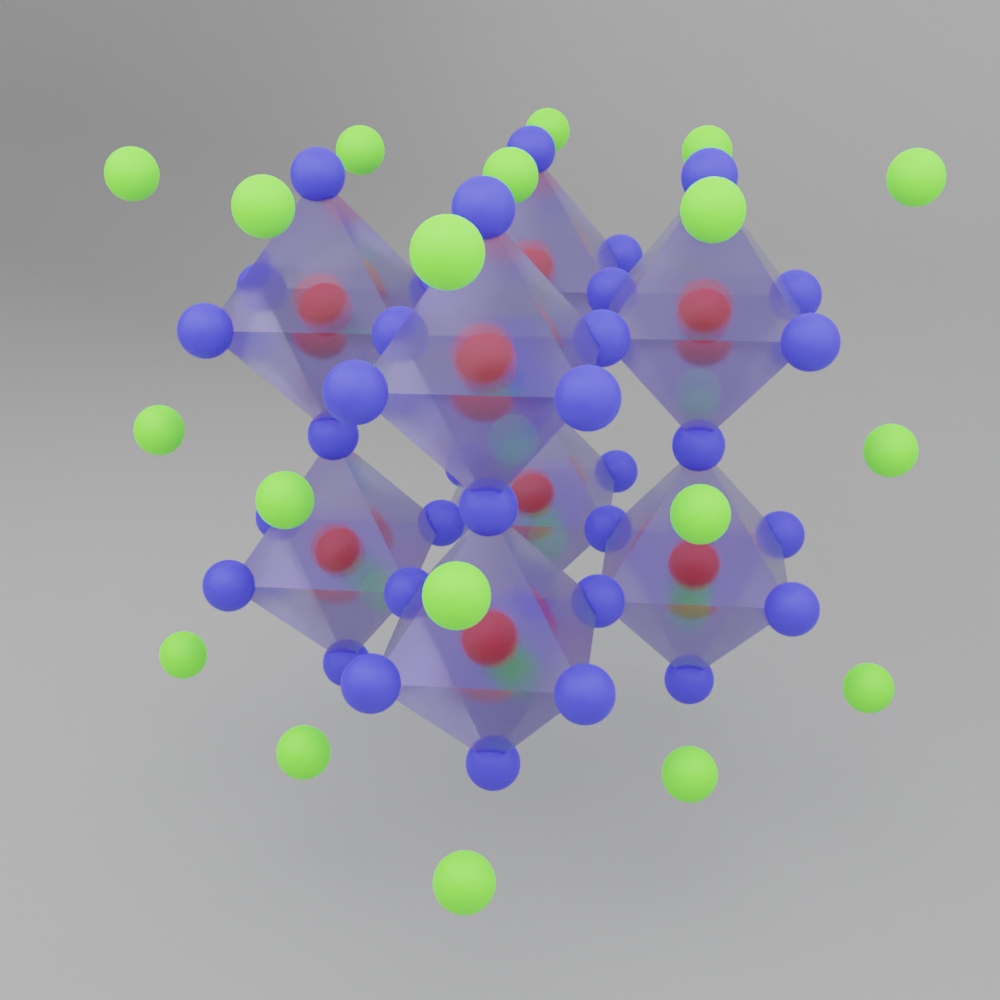

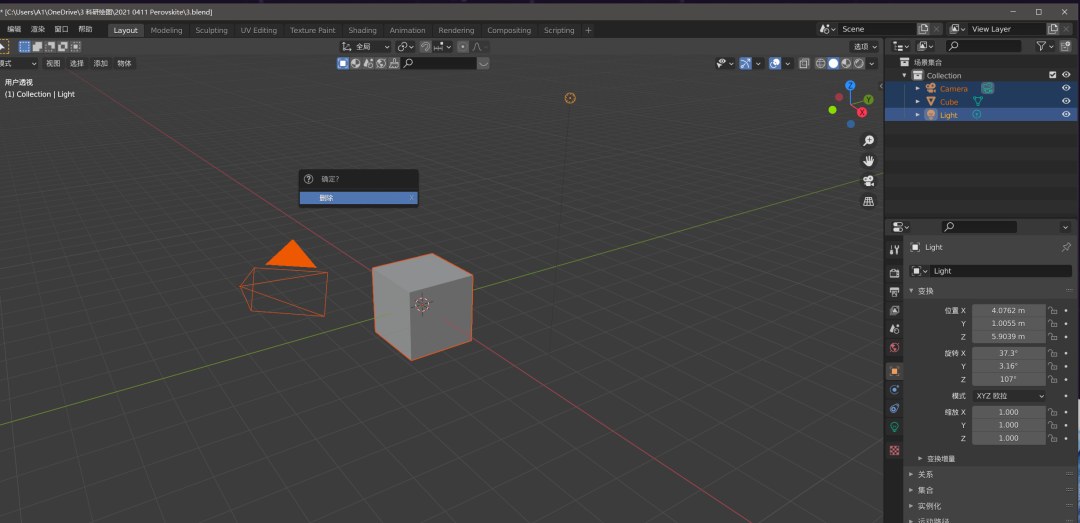

按 A，再按 X 删除所有物体

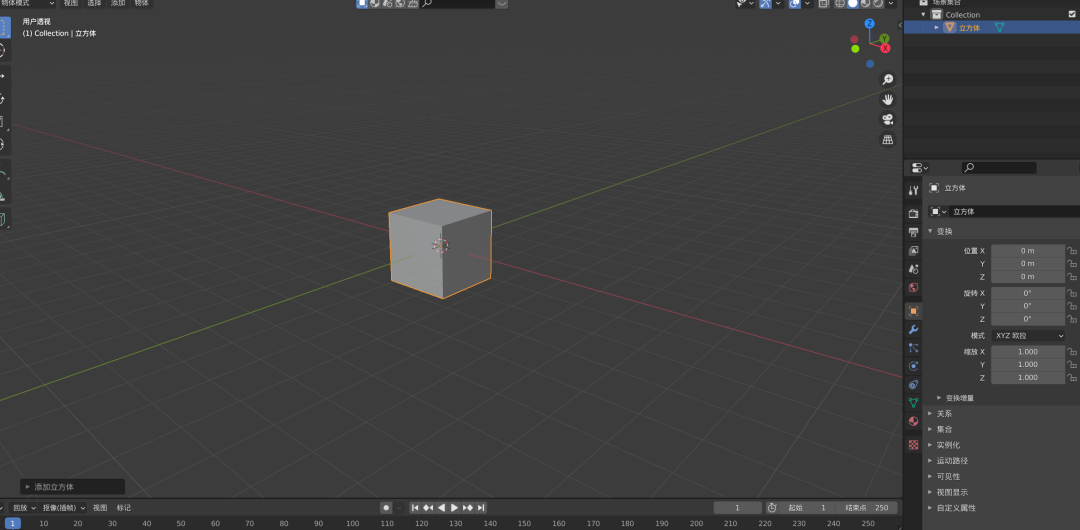

Shift+A 添加一个默认立方体，不要调整大小

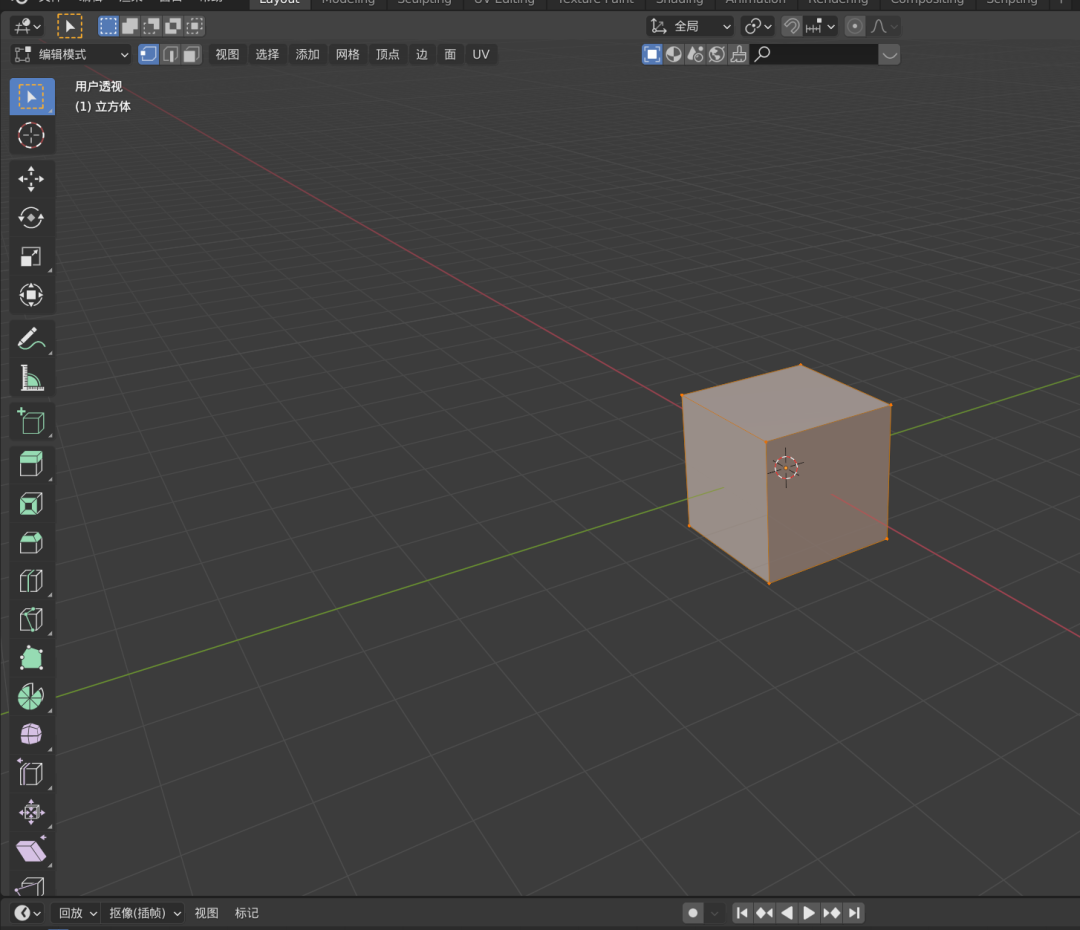

选中立方体，按 Tab 进入编辑模式，然后按数字键 1 进入点选择模式，按 A 选择所有立方体的顶点

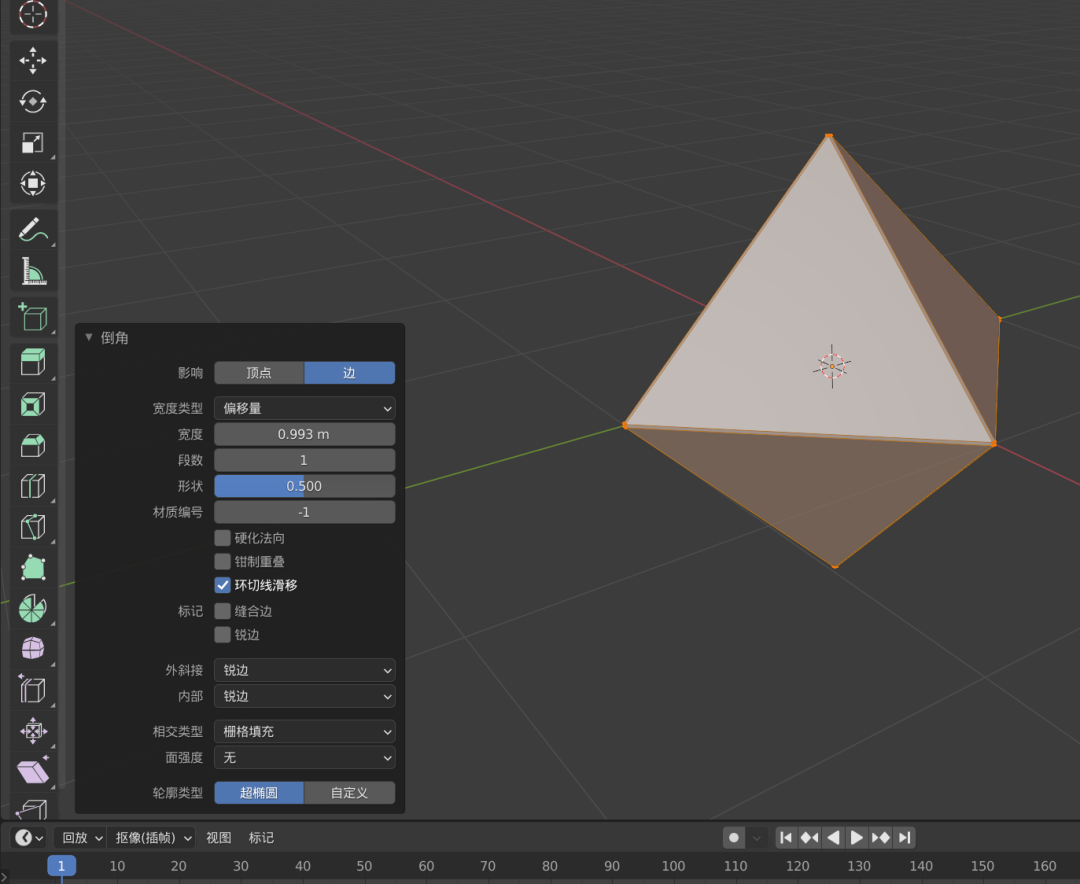

按 Ctrl+B 拉出来倒角（可以沿着 X 轴方向拉动）

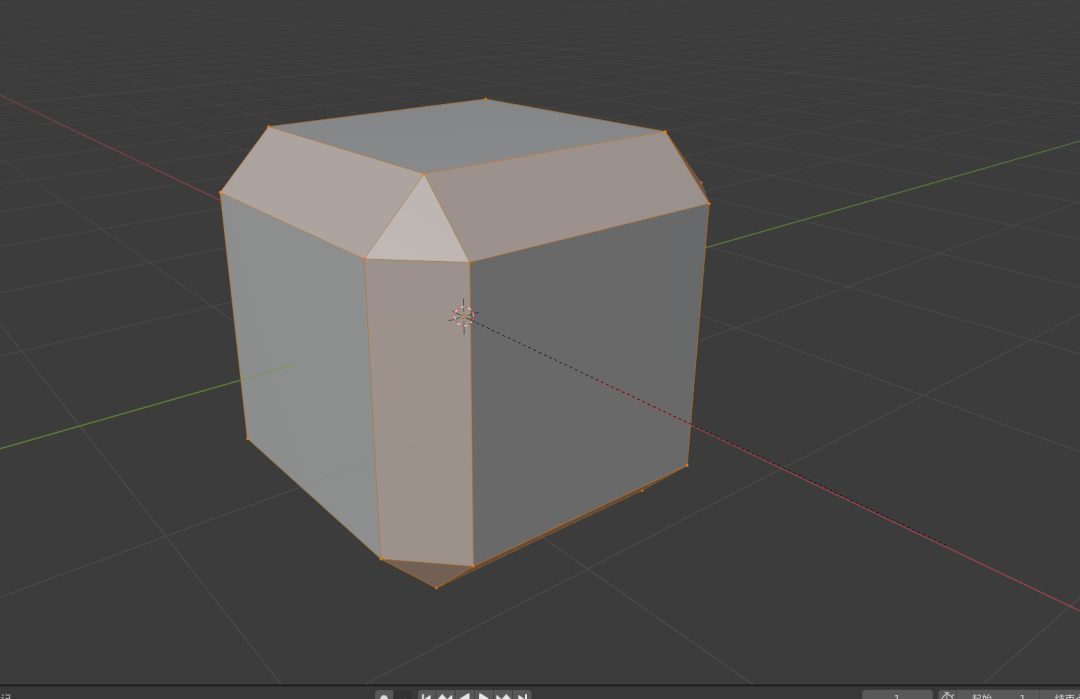

拉成如下图这样差不多

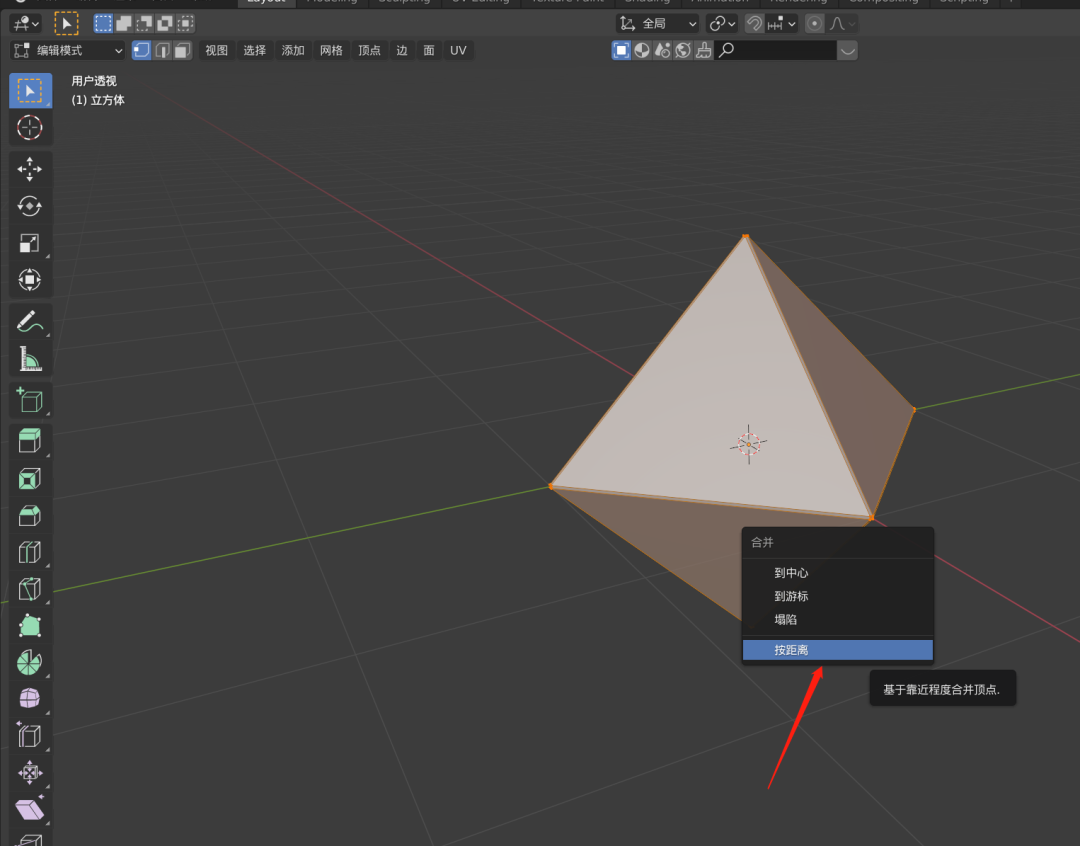

然后按 M，选择按距离合并

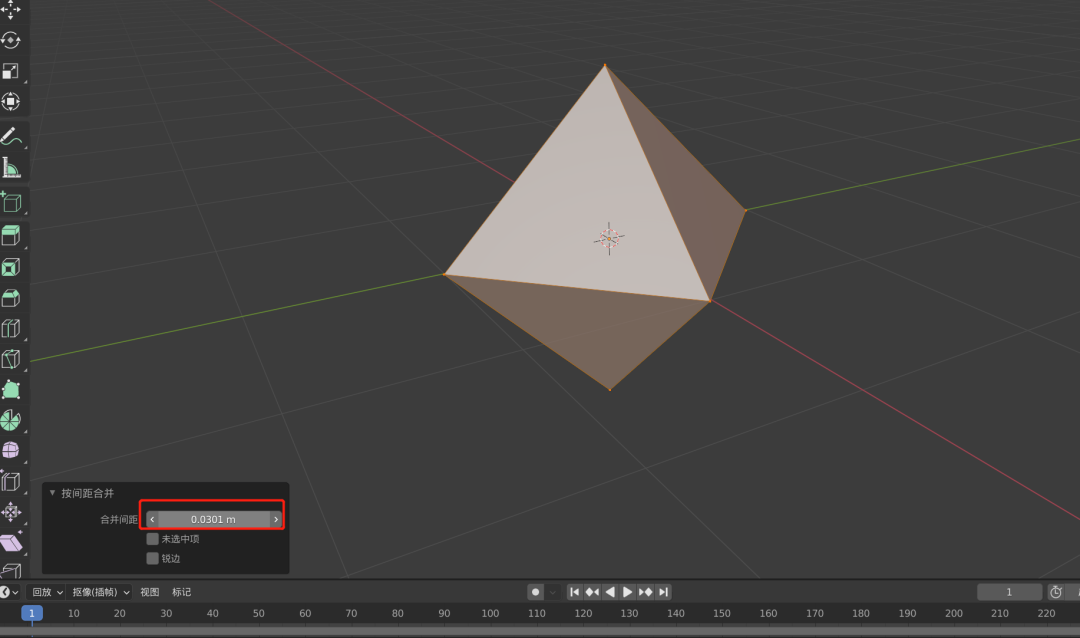

将按距离合并的合并距离设置为合适的值（什么算合适的数值呢，就是让离的很近的点合并成一个点即可，具体多少，看自己的模型就好）

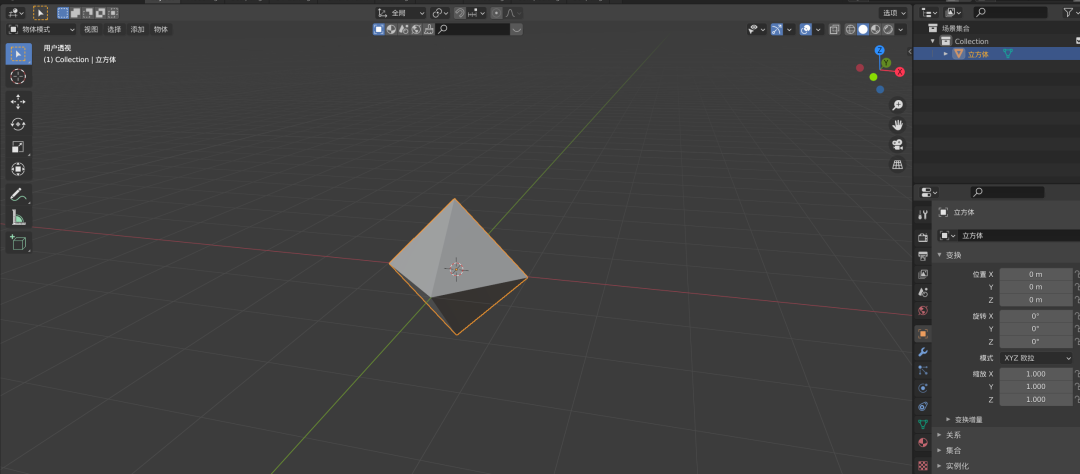

合并完成之后，我们便得到了八面体的结构

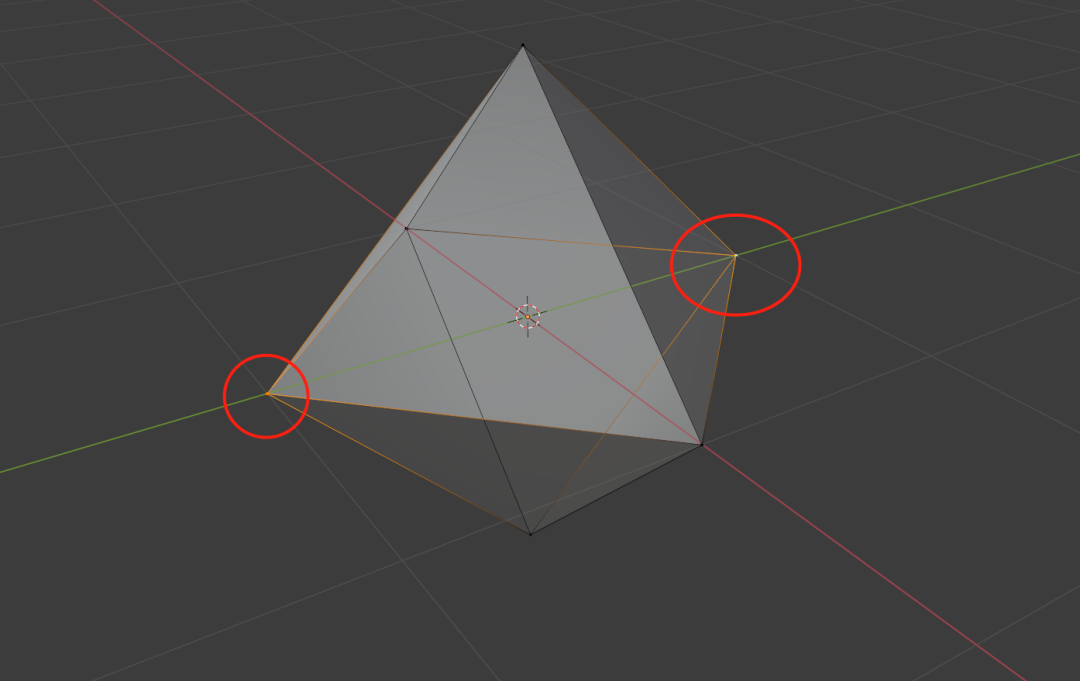

仍然在编辑模式下，然后按 Alt+Z 进入透视模式，选择下图所标注的两边的点

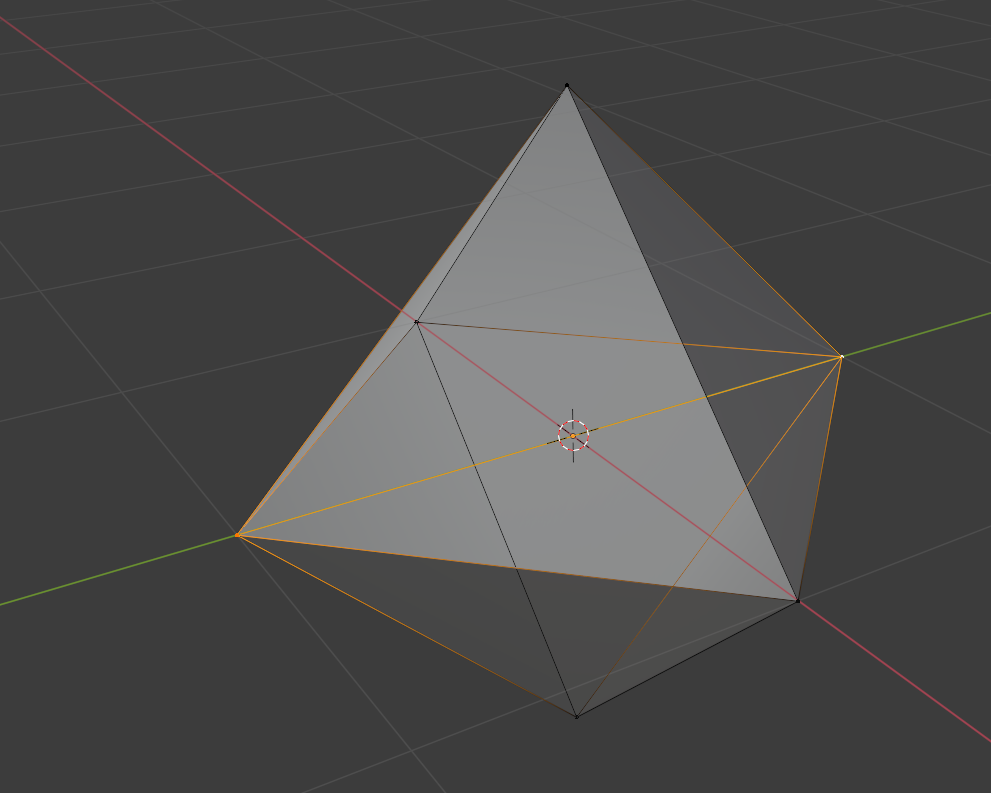

按 F，可以让这两个点连接起来

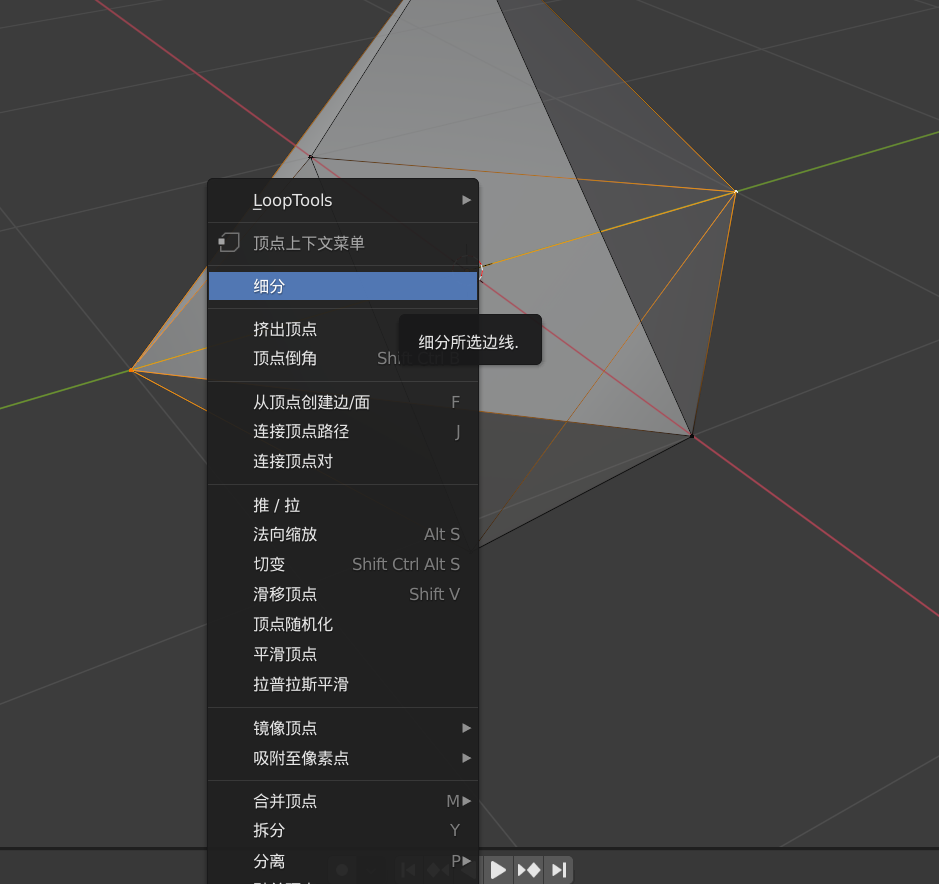

然后右键-细分（这么做的目的是为了让这两个连线的中点出现一个新的点，后面大家就知道为什么这么做了）

然后选择八面体的六个顶点，（最好是按着 Shift，一个一个的加选，不要按 A 全选所有的点，因为这样会把刚刚我们细分出来的点也选上）

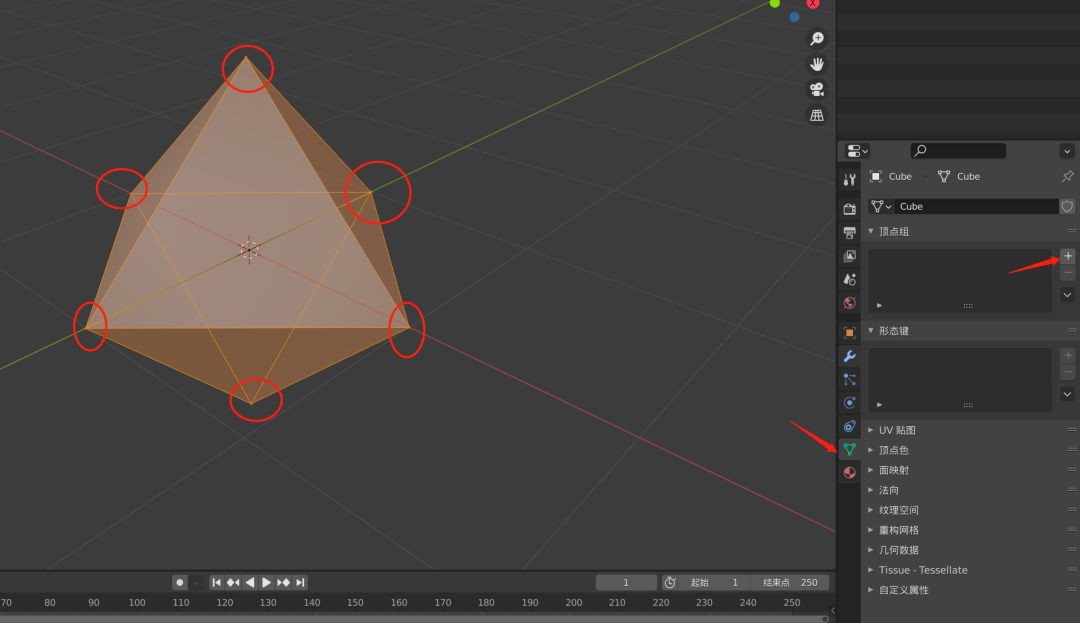

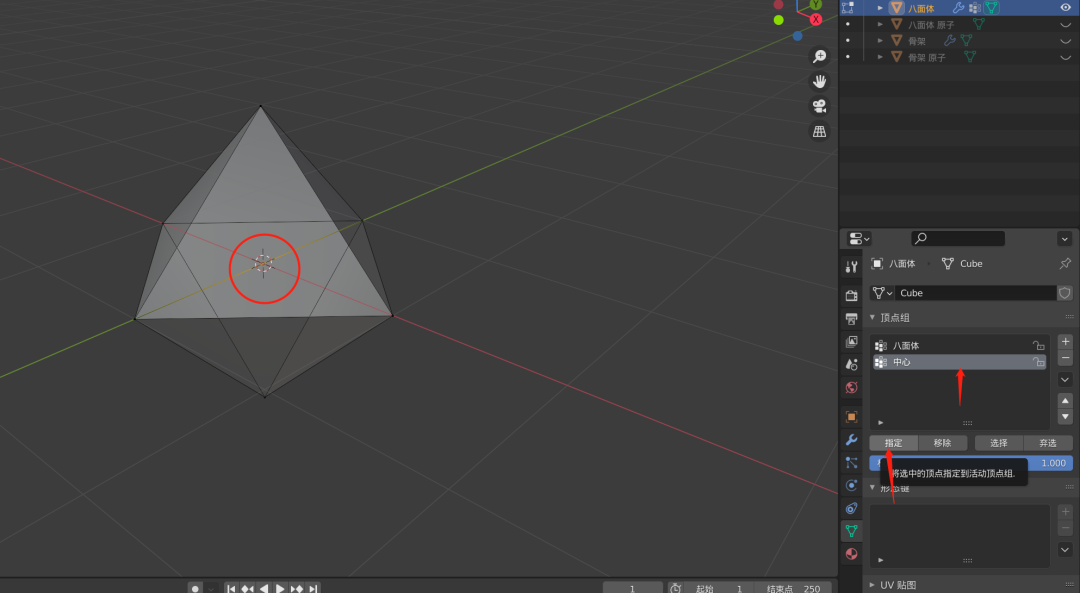

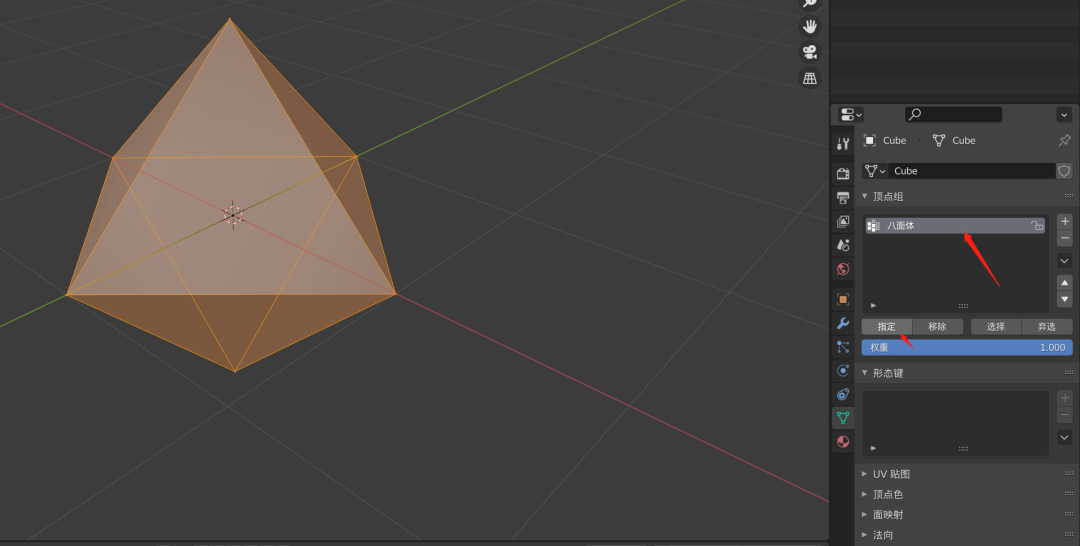

选择好这些点之后，在下图所示的位置添加一个顶点组，然后将其重命名为‘八面体’，然后选择指定，以后我们想快速选择这六个顶点，就直接在顶点组里点选择即可

同样的，我们选择好中心点，然后添加一个顶点组，并再次进行指定。

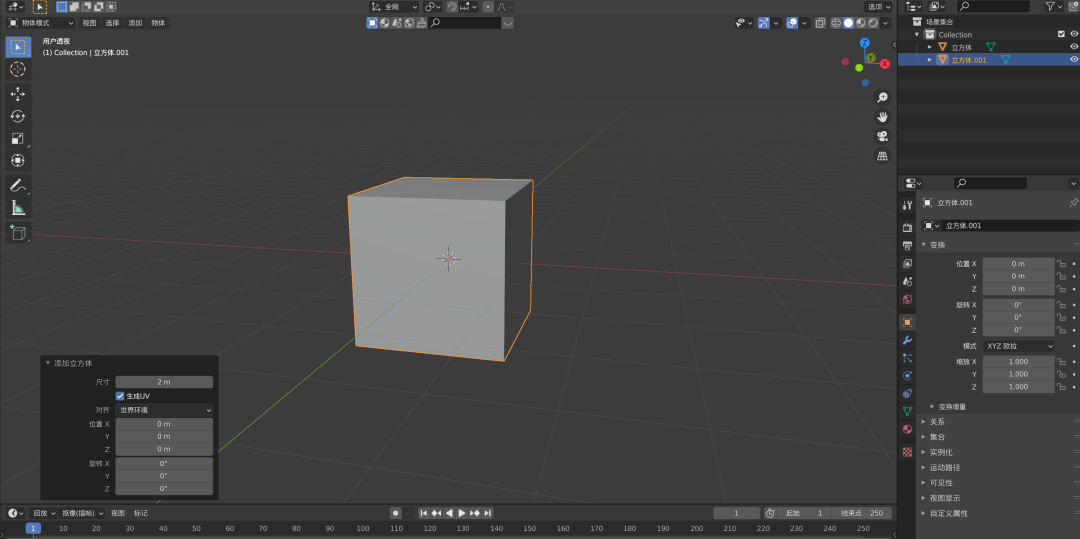

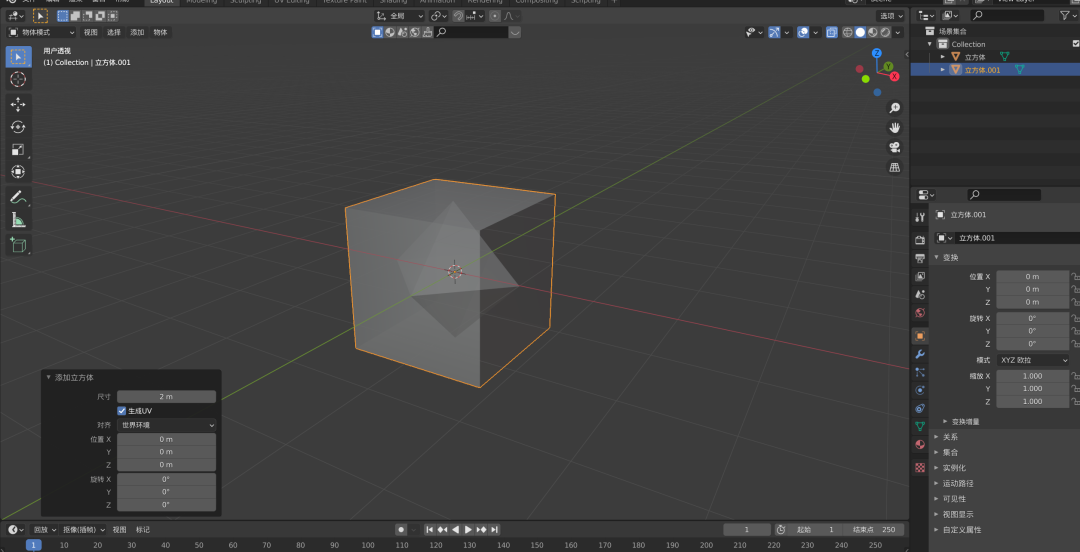

好了之后，我们按 Tab 进入物体模式，然后按 Shift+A 添加一个新的默认立方体

然后按 Alt+Z 可以进入透视视图（再按一次退出），从而可以看到内部结构

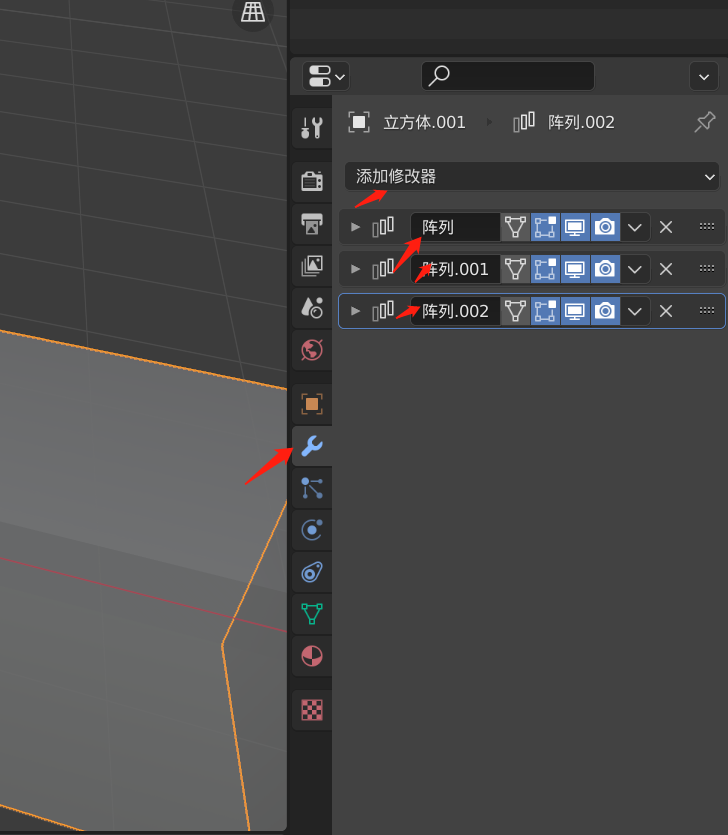

然后选择立方体，按下图所示，给立方体添加三个阵列修改器

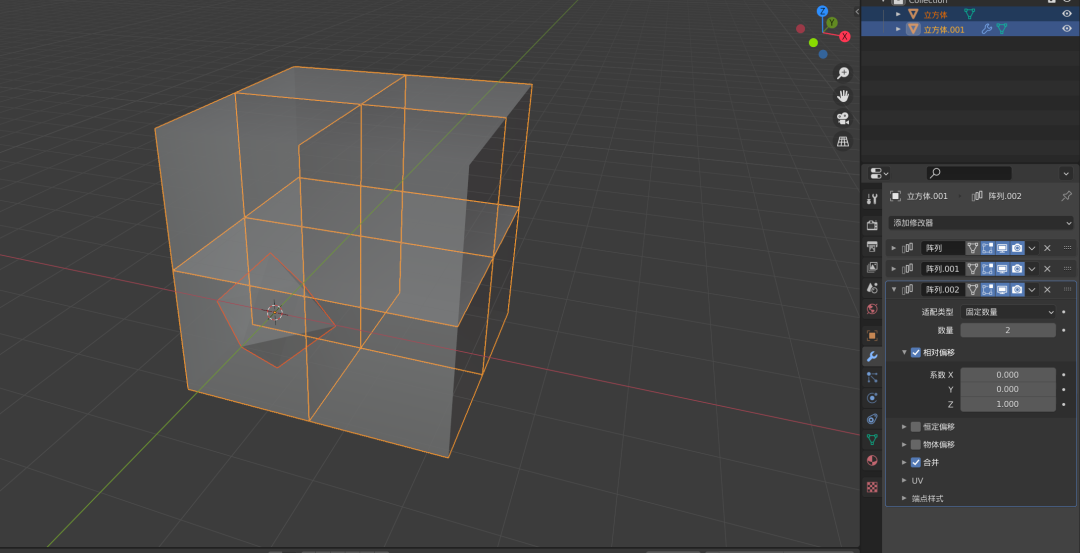

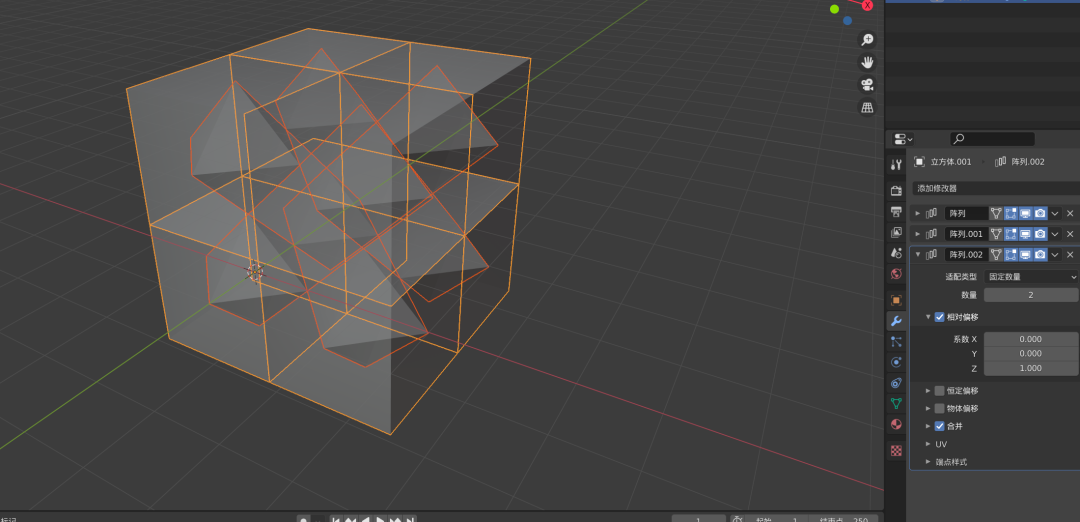

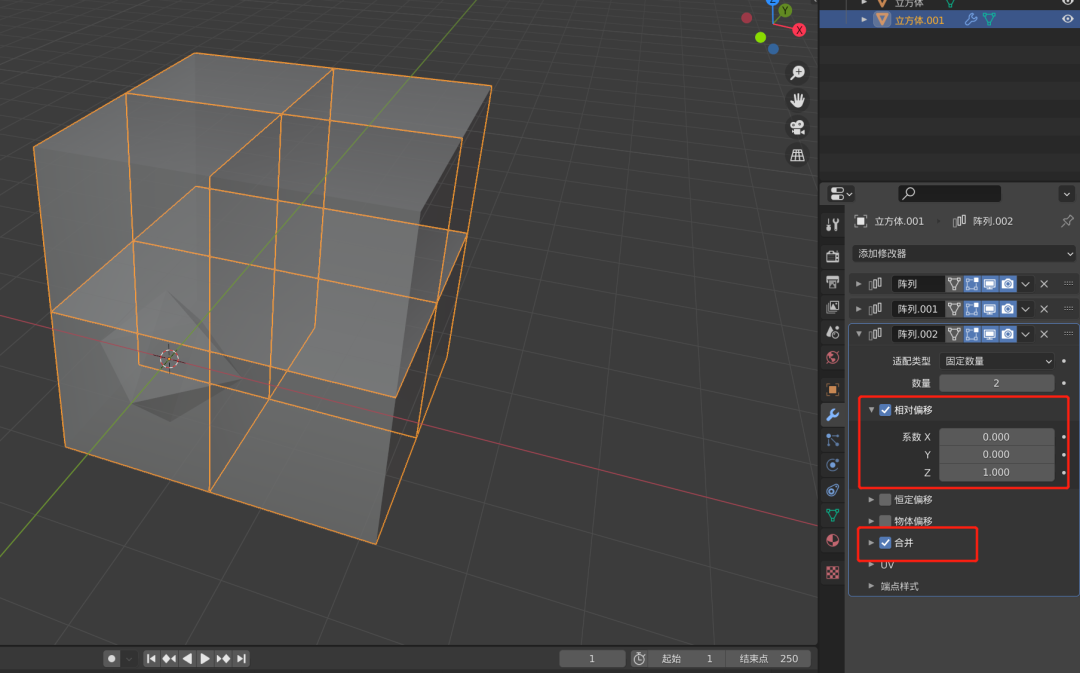

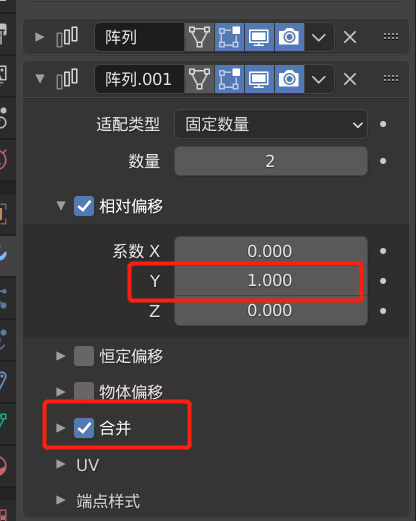

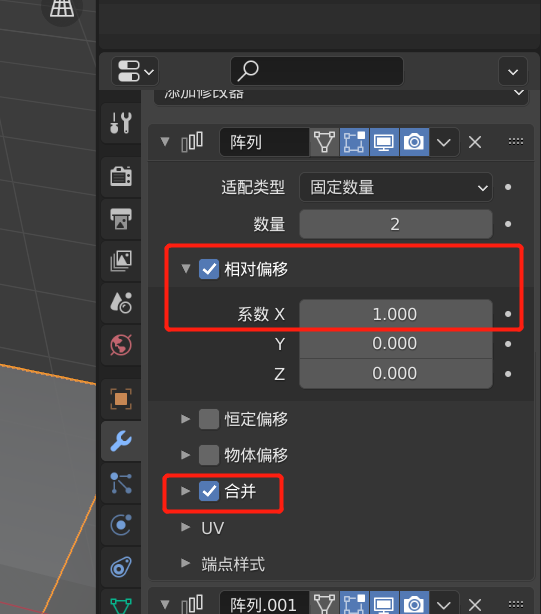

然后分别按下图来设置，让其在 X 方向，Y 方向，Z 方向进行复制，数量看自己想要几个重复单元，但是越多的话生成的点和面将会很多，大家根据自己的电脑来设置，我这里设置为 2 来给大家演示，这里要注意的是必须将三个阵列修改器的合并勾选，因为阵列复制的时候，相交的地方点和线是重合的，勾选合并可以让重复的点合成为一个，这样减少了点和面，也防止模型出错

阵列修改器设置完成之后，我们想让八面体也使用同样的修改器，该如何操作呢？我们先选中八面体，然后按 Shift 加选复制好的立方体

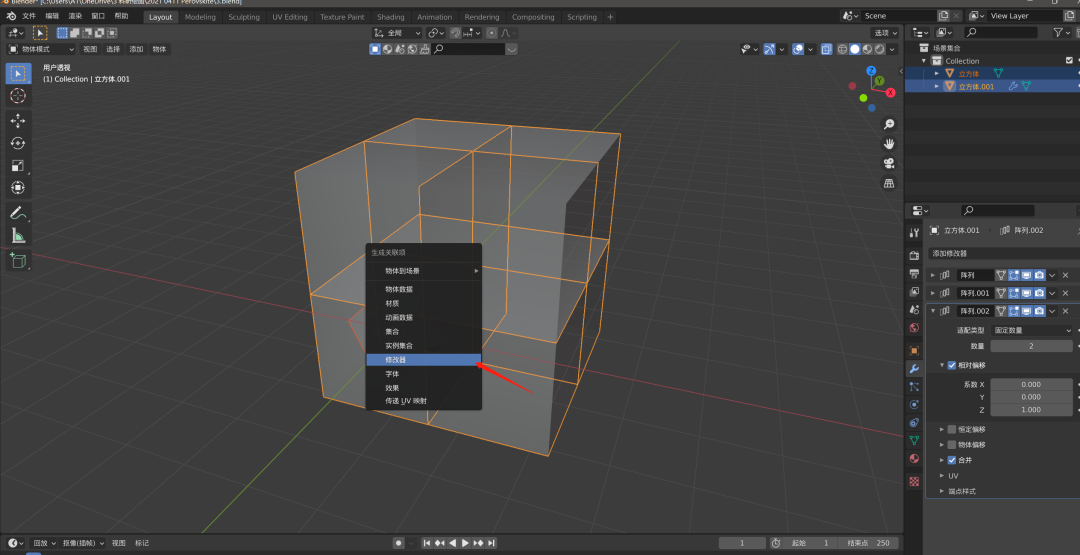

然后按 Ctrl+L（生成关联项），选择修改器，这样就可以把立方体的修改器同样应用给八面体

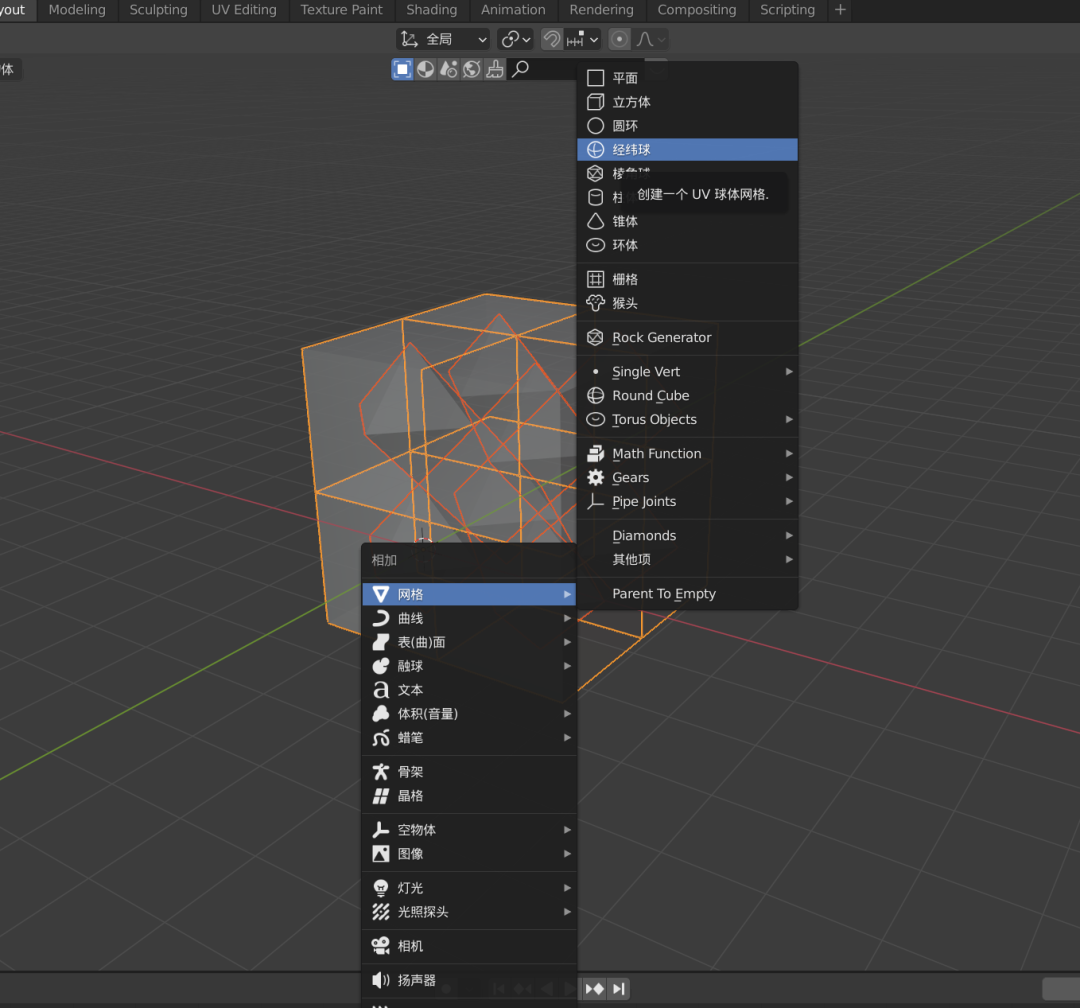

然后我们开始制作原子，Shift+A 添加经纬球

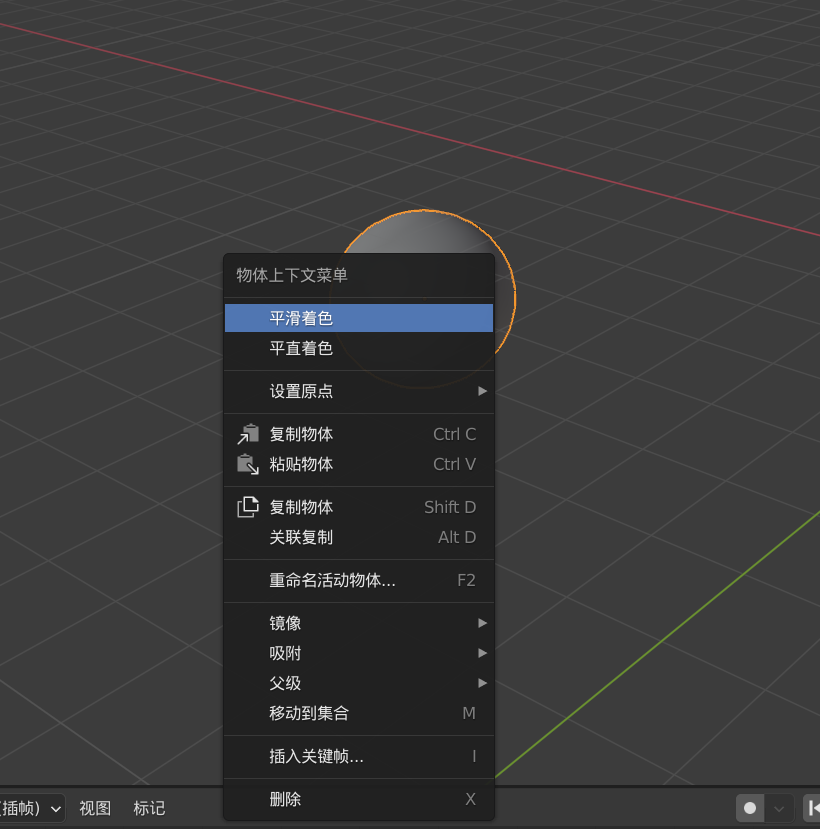

按 G 将其拖到一边，平滑着色之后，Shift+D 进行复制成三个球体

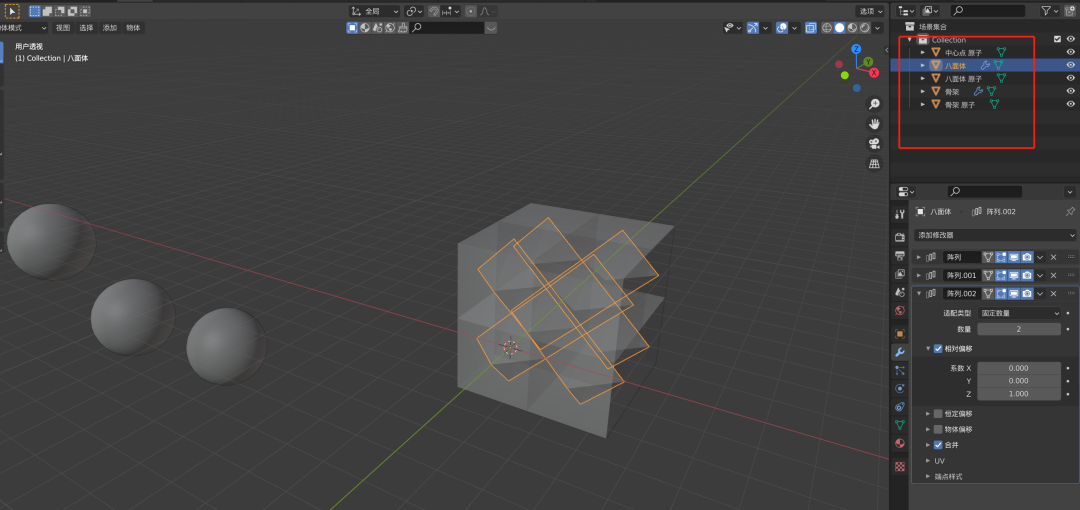

这三个球体分别代表钙钛矿结构的三种不同原子，我们在右边分别对其进行重命名以做区分

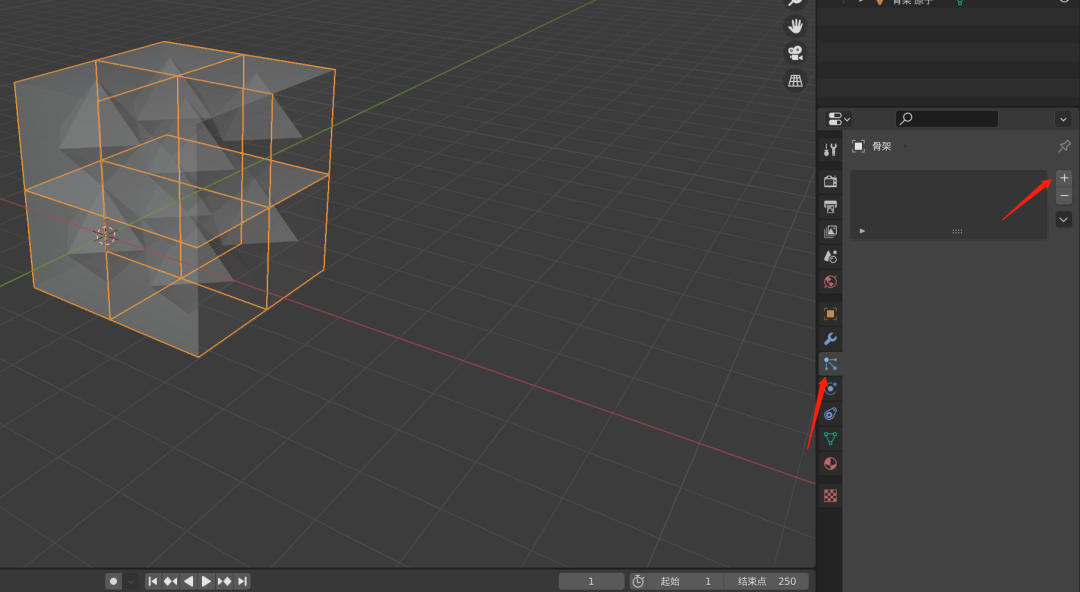

按下图所示给正方体添加粒子效果

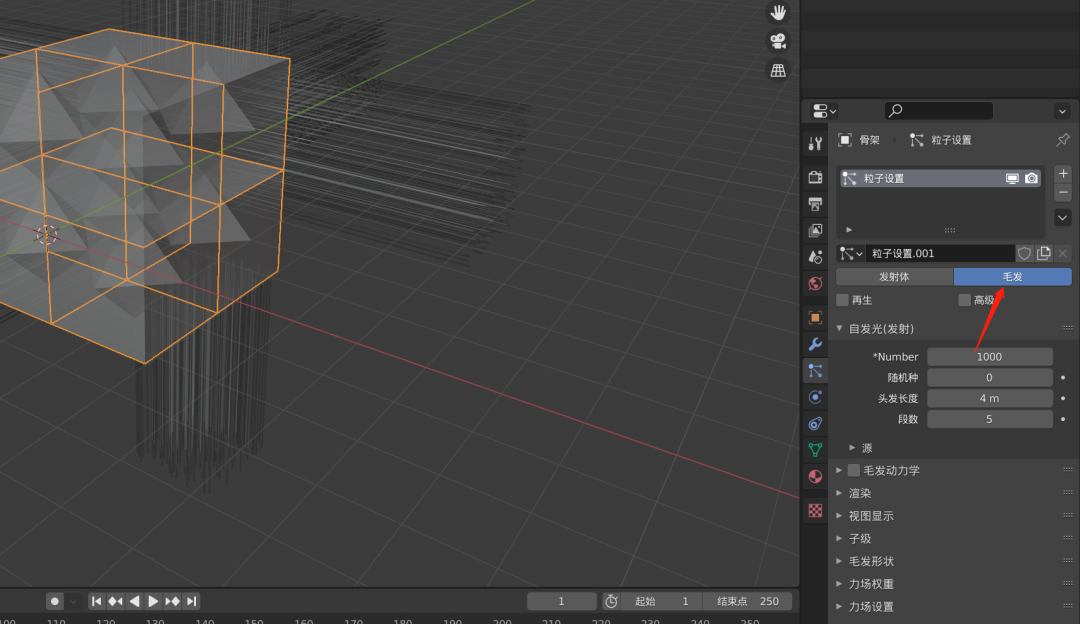

选择毛发

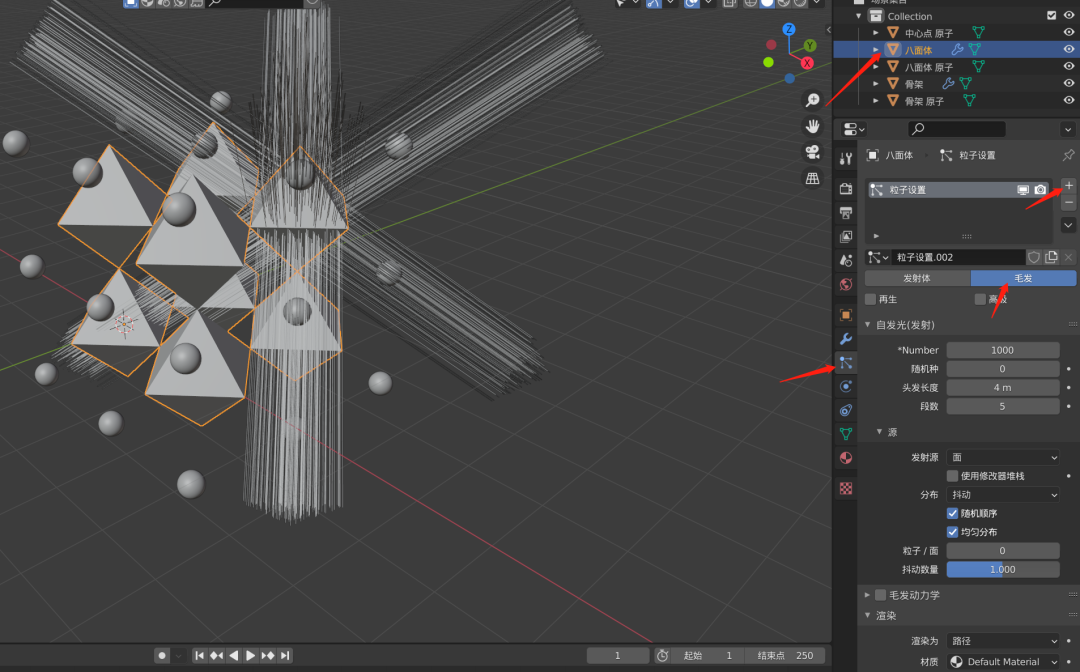

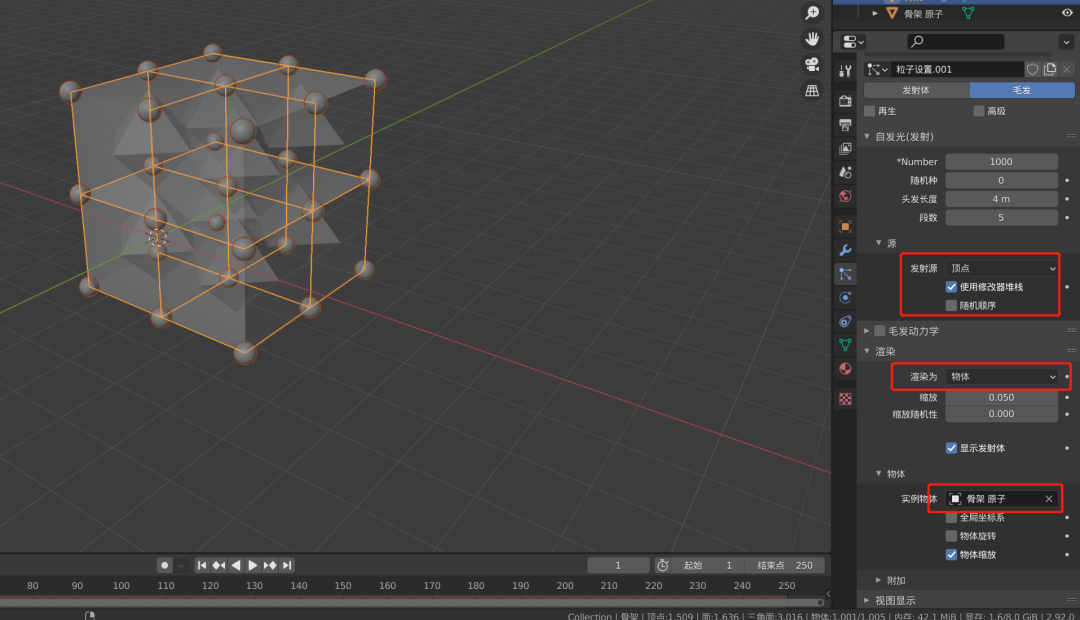

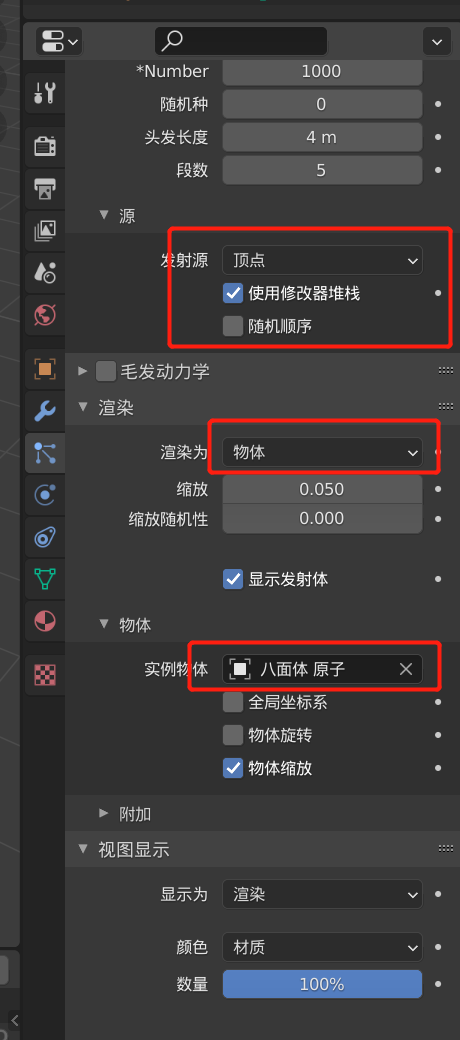

按下图进行设置，将发射源设置为顶点，勾选‘使用修改器堆栈’，取消‘随机顺序’，在渲染中将渲染物体设置为‘物体’，物体设置为‘骨架原子’（骨架原子是我自己的名字，其实也就是刚刚复制出来的球体）

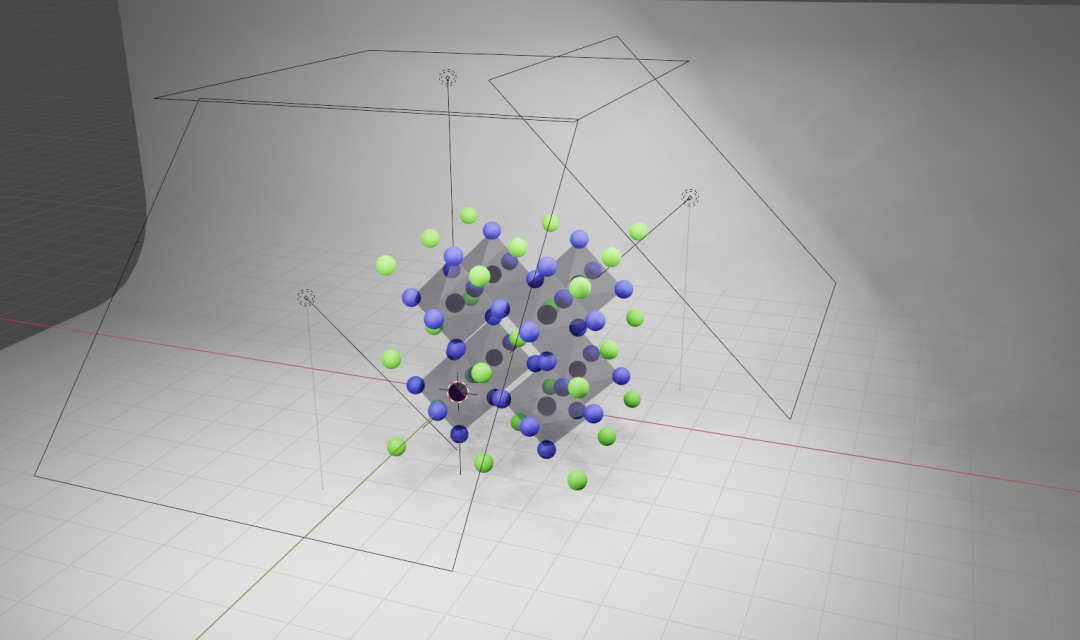

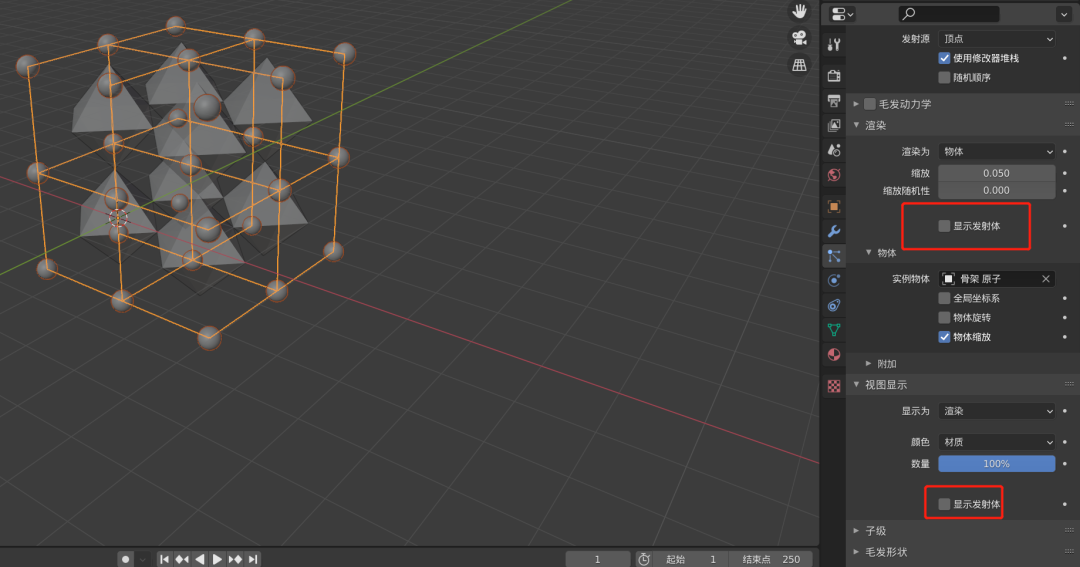

下面将其‘渲染’和‘视图显示’中的显示发射体关掉，这样就出来骨架了

然后选择八面体，同样的添加粒子设置，选择毛发

设置见下图，可以看到除了最后选择的实例物体不一样，其他基本大同小异，不过这里**不需要**取消勾选‘显示发射体’（发射体就是我们选择的正八面体和正方体框架）

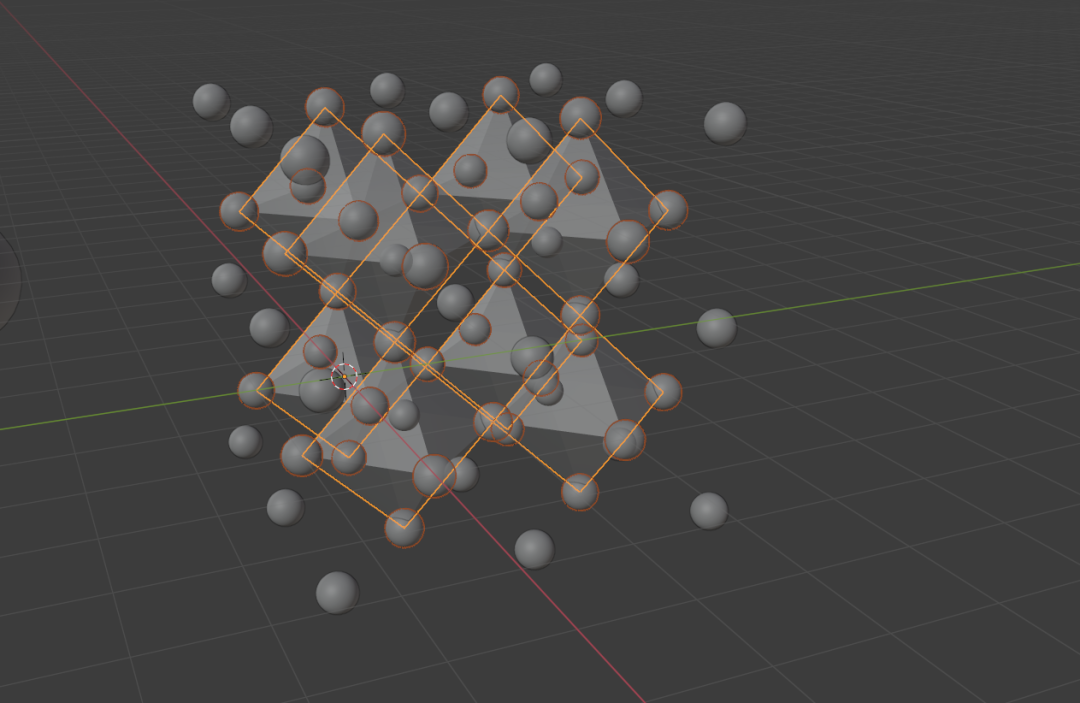

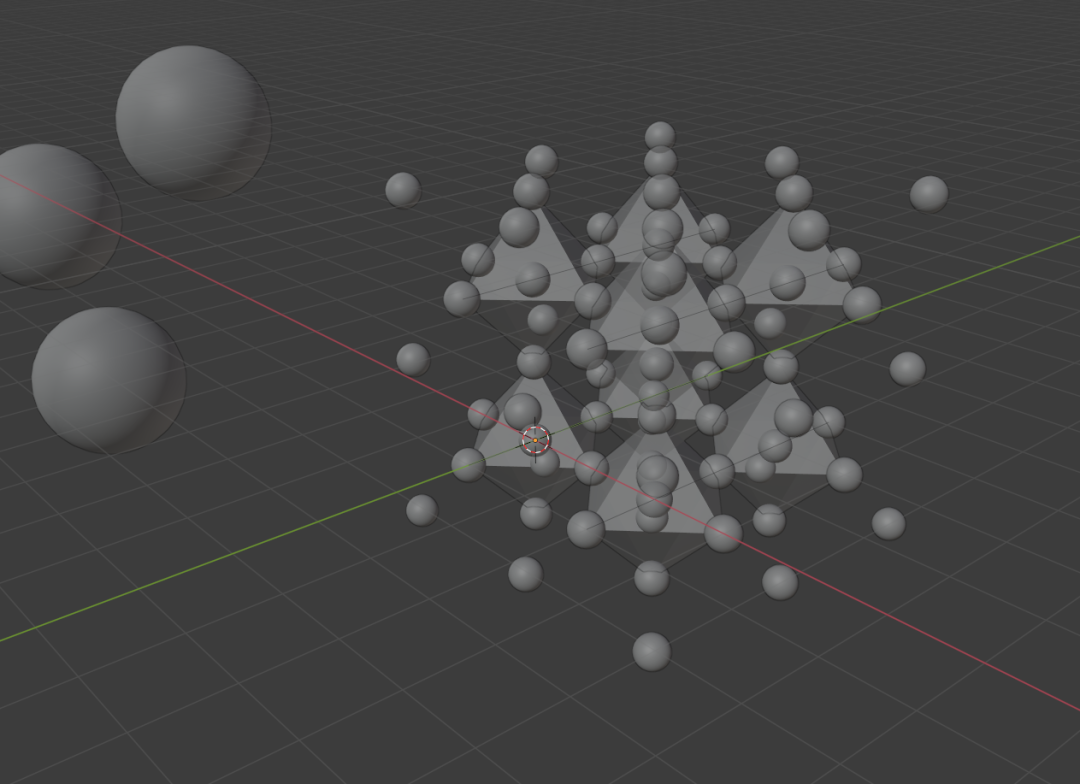

效果如下图所示

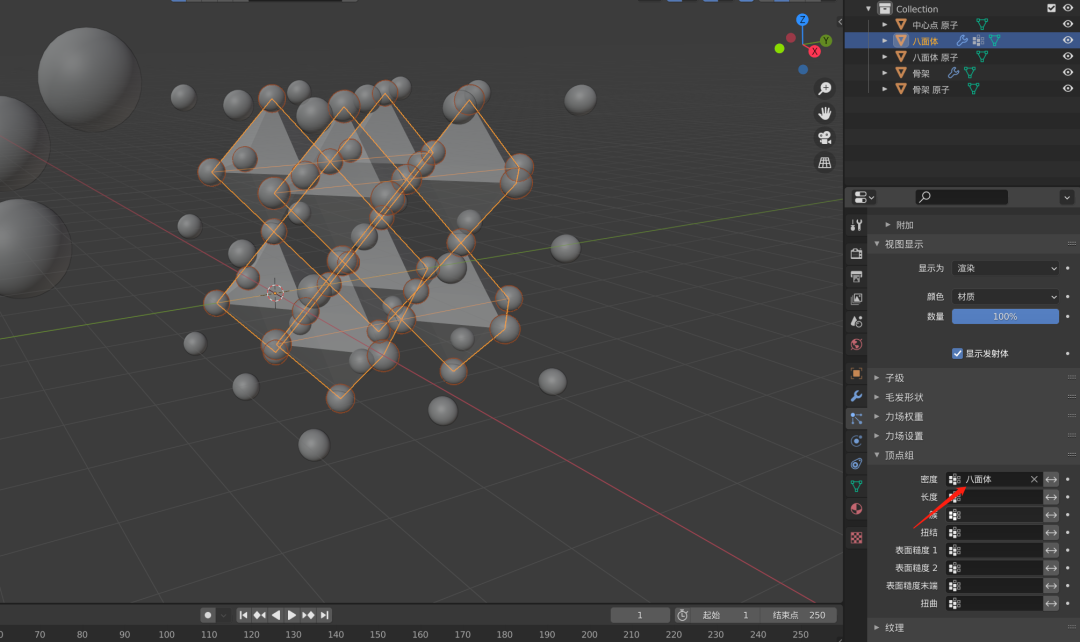

然后继续选择八面体，在其顶点组-密度中选择‘八面体’，这就是最初我们设置的那些点，意思就是让‘八面体原子’复制到八面体的顶点位置

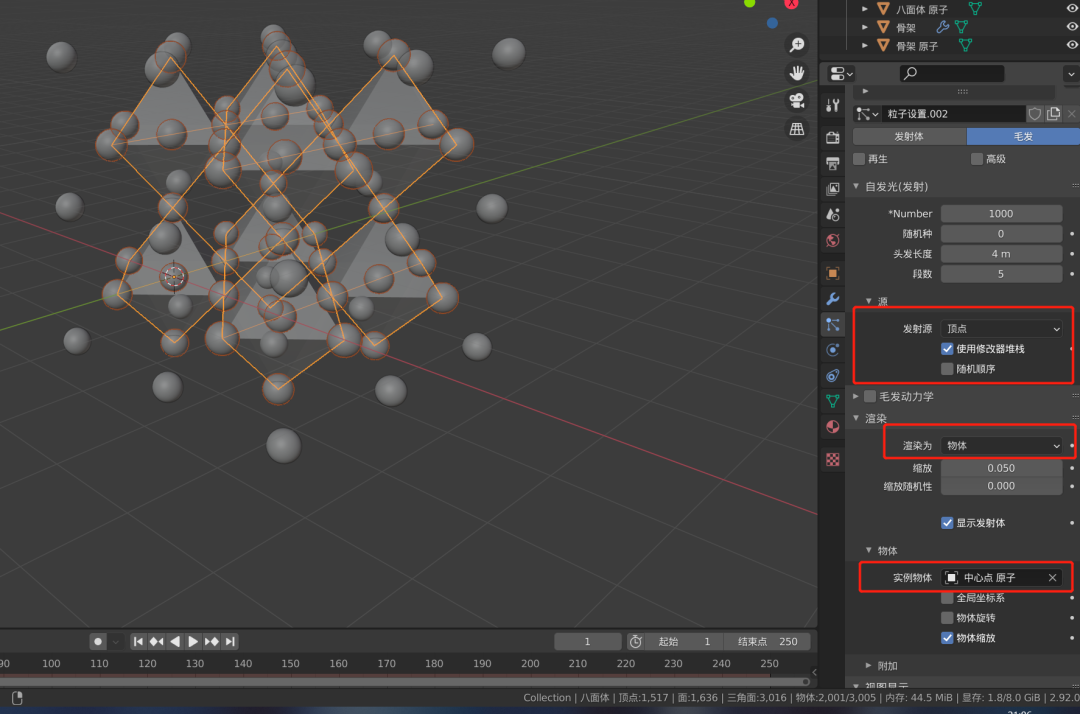

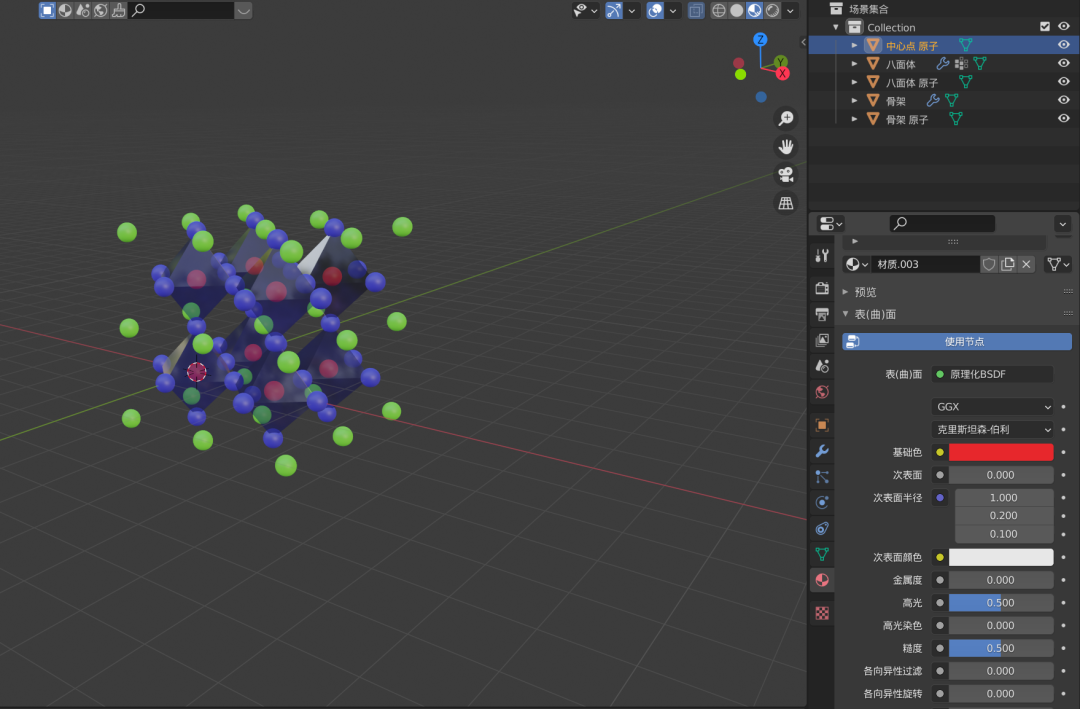

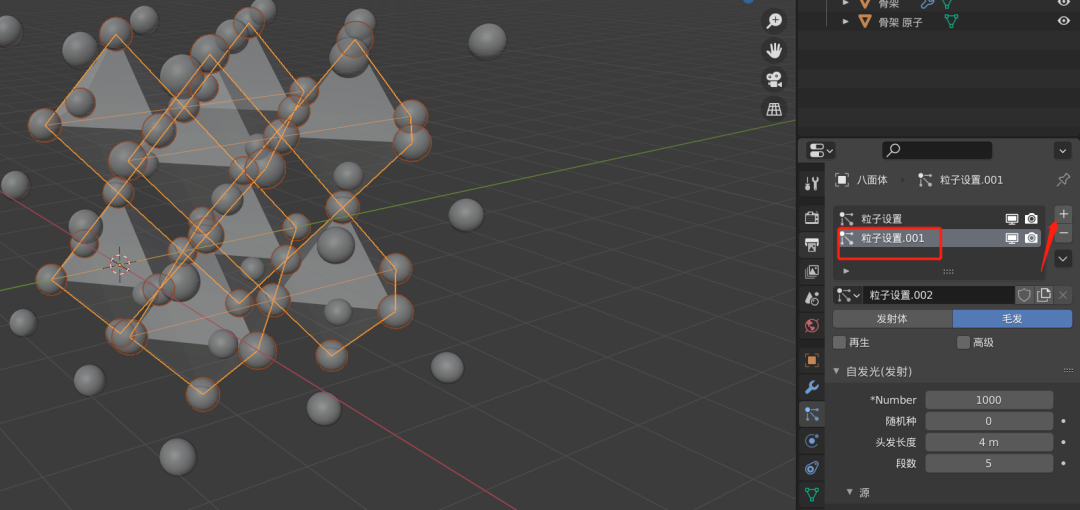

我们给八面体的边缘顶点设置了小球，我们要继续给八面体的中心添加小球，那么我们选择八面体，然后按下图添加另外一个粒子设置即可，还是选择毛发，设置也还是一样，只不过物体选项要选择‘中心原子’（‘中心原子’‘八面体原子’‘骨架原子’其实就是不同的经纬球，这是为了方便之后上色所以才需要赋予不同的原子）

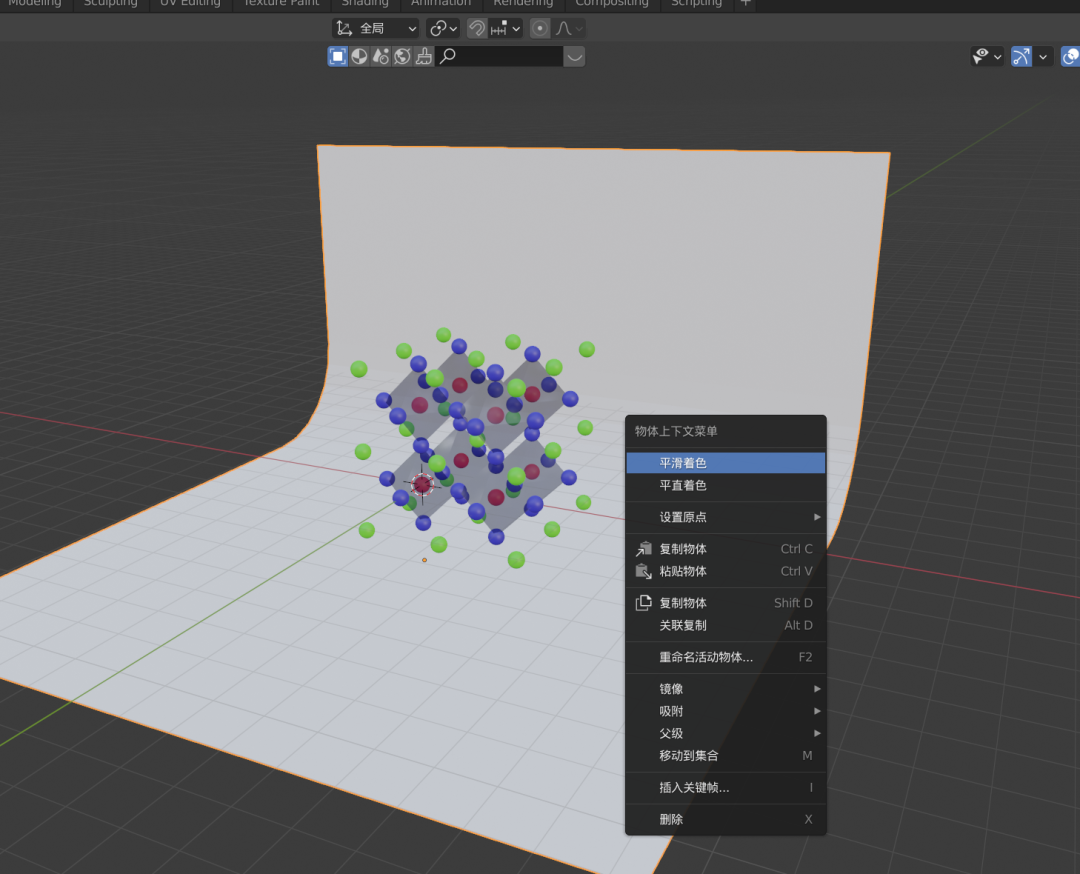

下面我们的模型其实就已经完成了，然后开始赋予材质

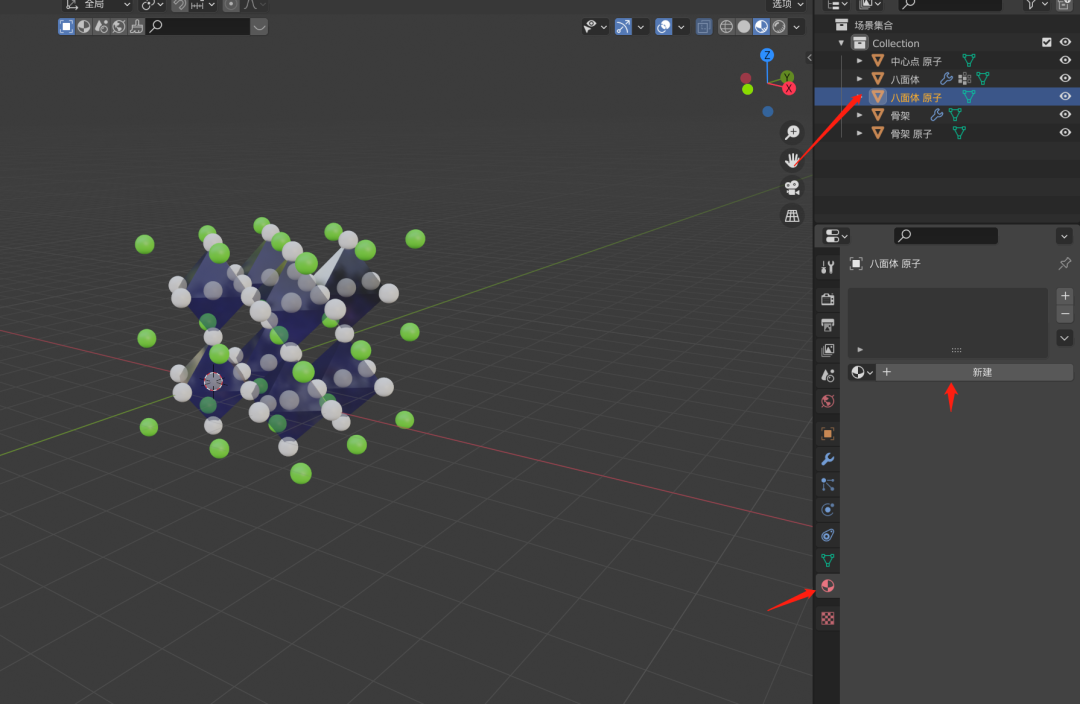

2 材质添加

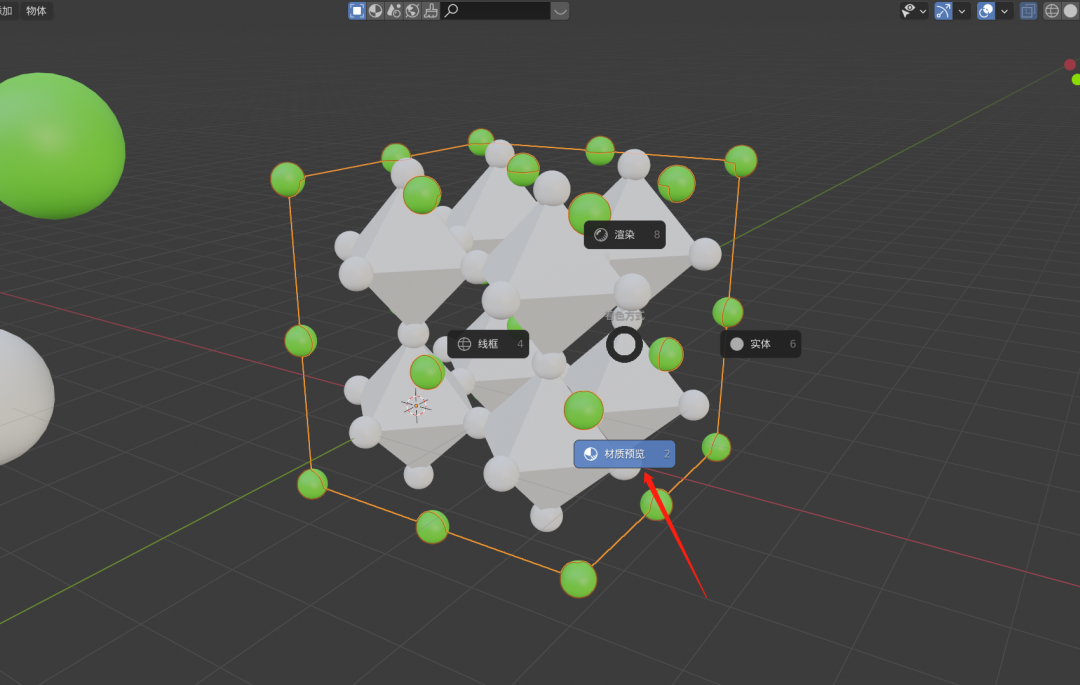

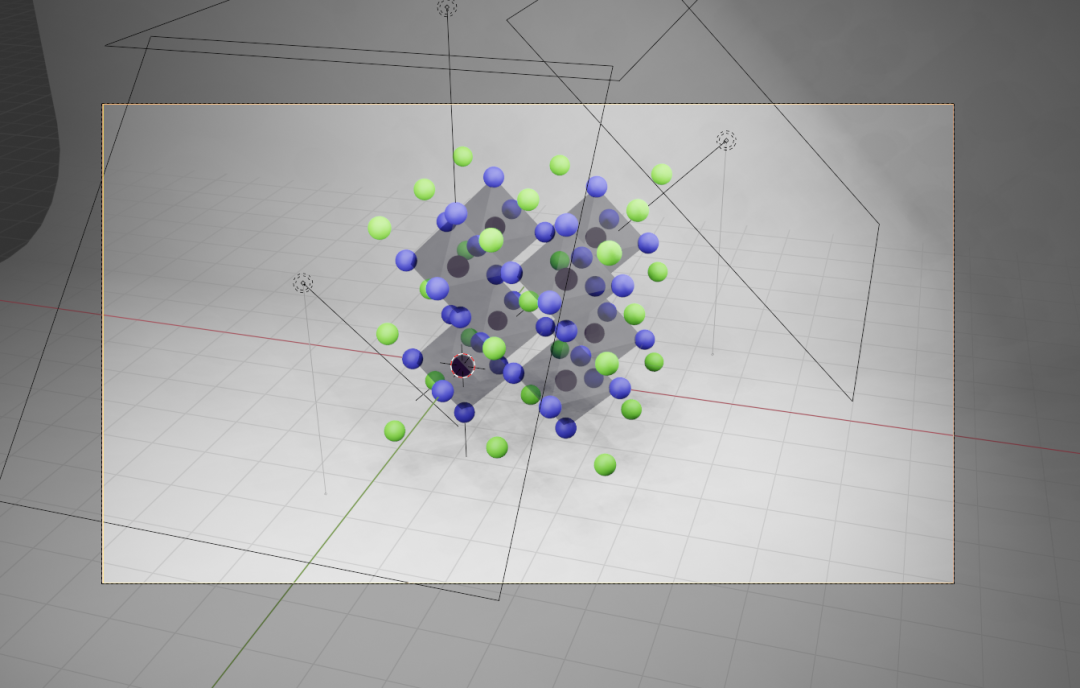

按 Z 进入材质预览模式

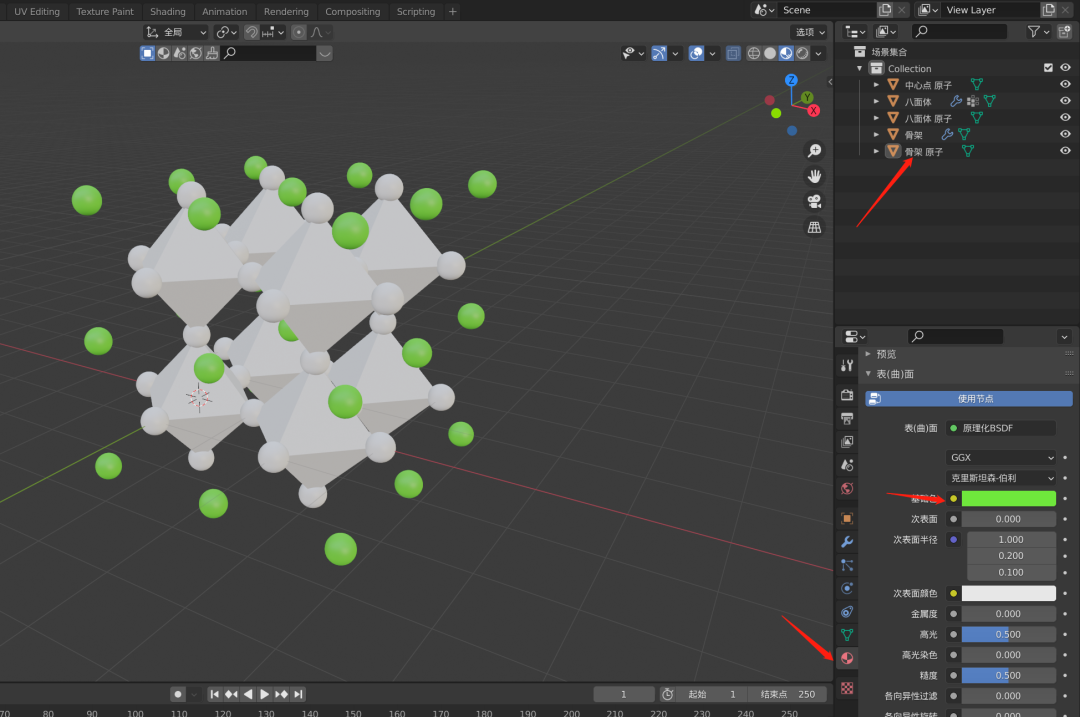

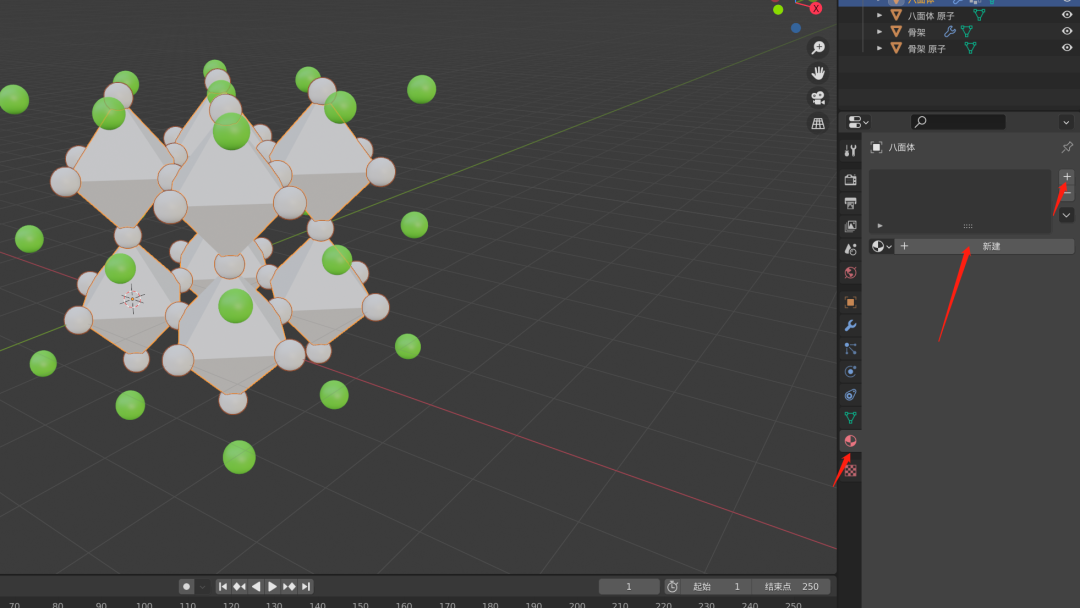

选择‘骨架原子’按下图给其添加绿色材质（大家可以选择自己想要的任何颜色）

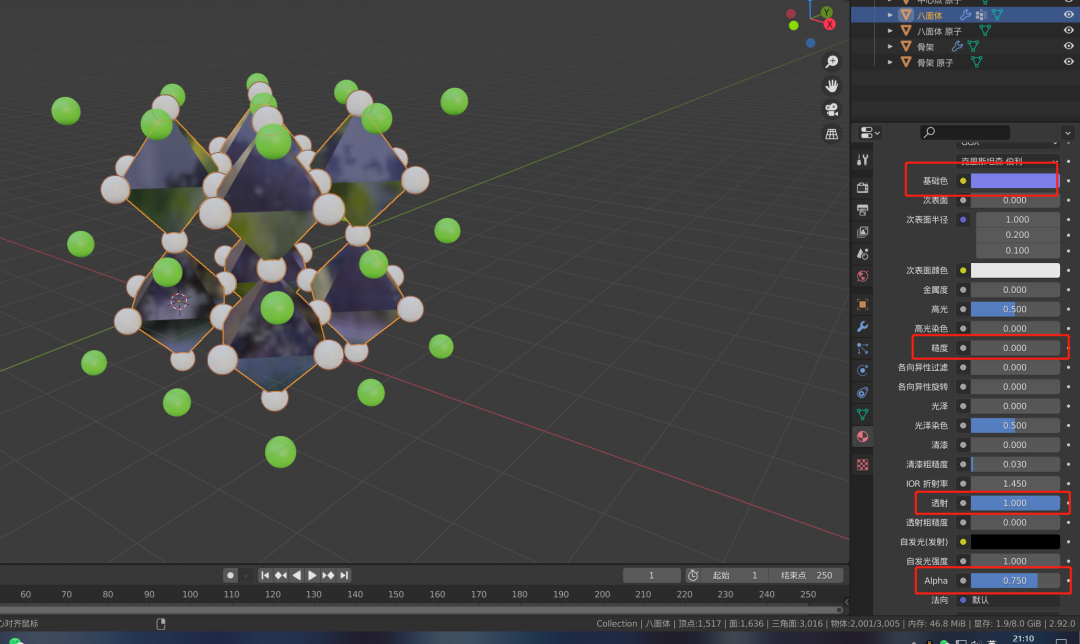

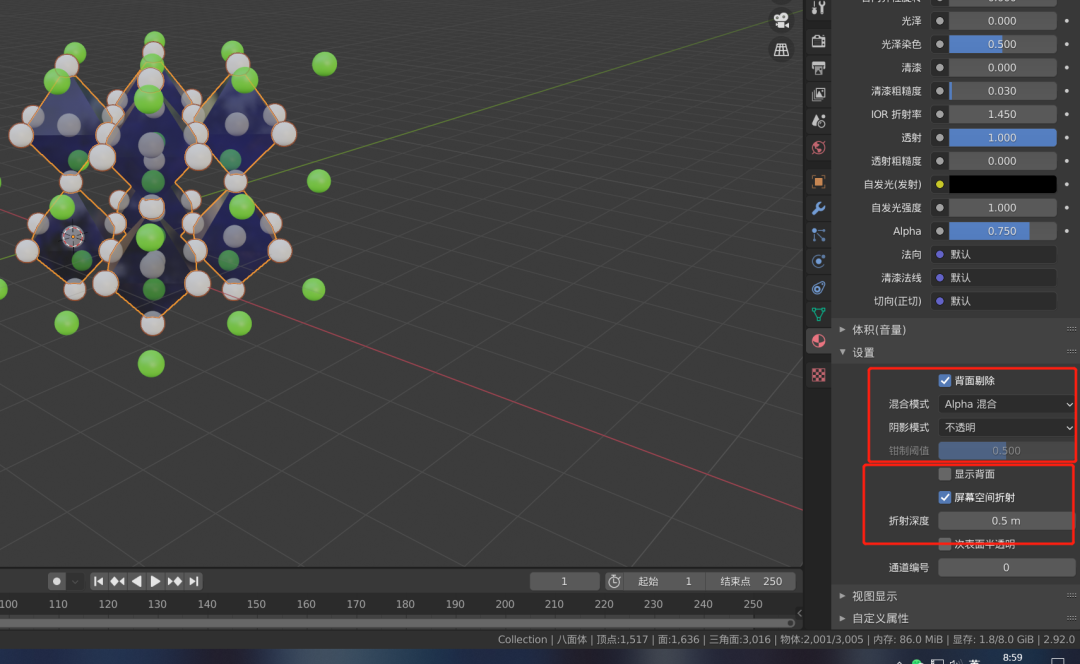

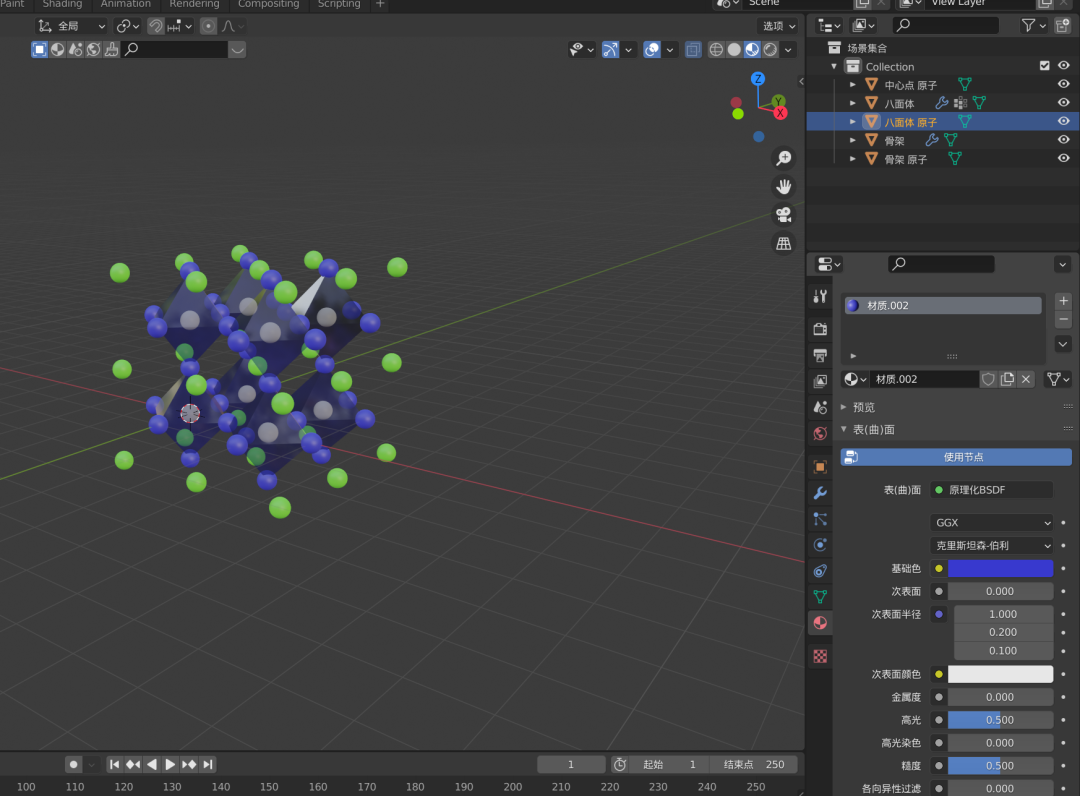

然后选择八面体，对其基础色进行修改，将粗糙度设置为 0，这样其表面就成了镜面光滑了，然后将透射设置为 1，这样光就可以穿过并且有折射效果，将 Alpha 设置为下图所示，Alpha 表示的是透明度，我这里设置为 0.75。这里要注意，透射和 Alpha 不太一样，透射的参数可以控制光透过并使材质的折射发生改变，而 Alpha 仅仅是改变透明度，这里大家可以选择自己觉得合适的效果
