【Blender科研绘图】案例12-多孔结构#
0 前沿
嘿，朋友们。
这期给大家讲解**[[多孔结构]]**
难度：⭐⭐（需要知道最基础的知识，已经了解如何移动、旋转、缩放模型）
阵列修改器 / [[重建网格]]/ [[焊接]] ****
同时欢迎关注我们的科研知识分享公众号：萤火科研
你在制作过程中遇到任何问题欢迎加入我们的微信群，进行咨询，我们会及时反馈你的问题，来帮你制备出案例效果~（微信答疑群见底端，欢迎大家分享自己制备的渲染图）
原创 idea 有**FX 创新实验室**提供，视频版请参考：
https://www.bilibili.com/video/BV1Tv411B7oj?p=2
1 建模过程
A 全选，删除所有物体

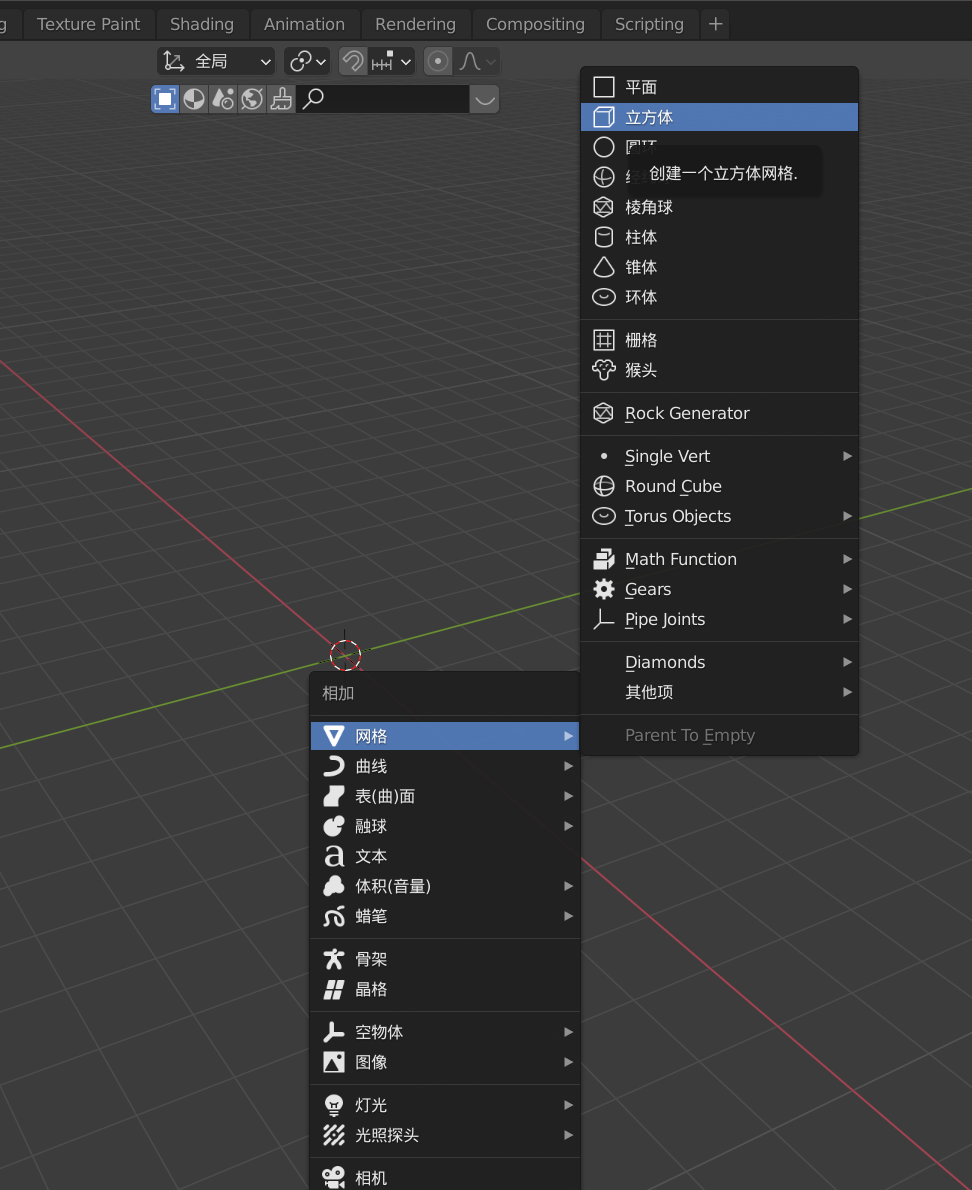

Shift+A 添加一个立方体

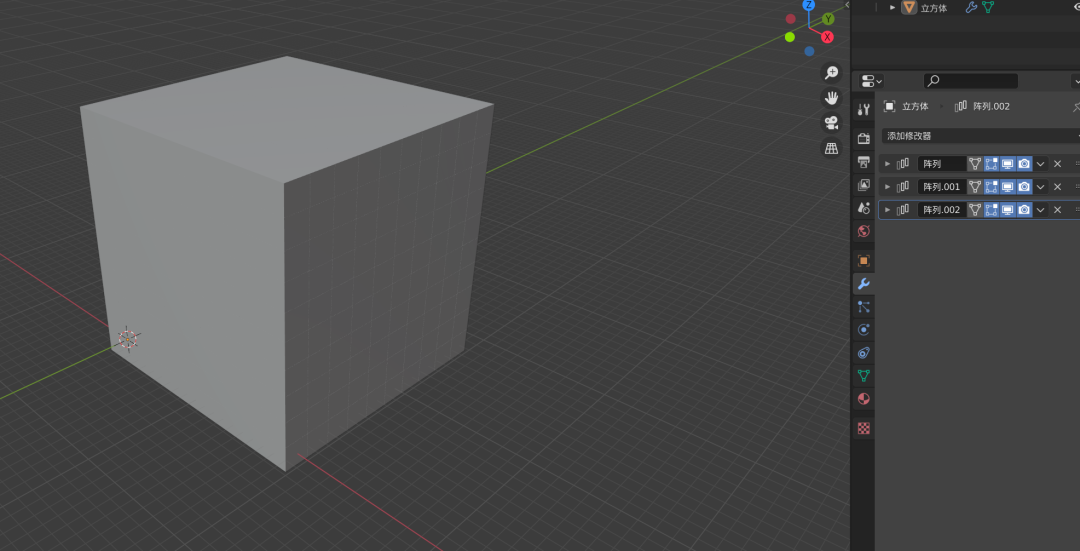

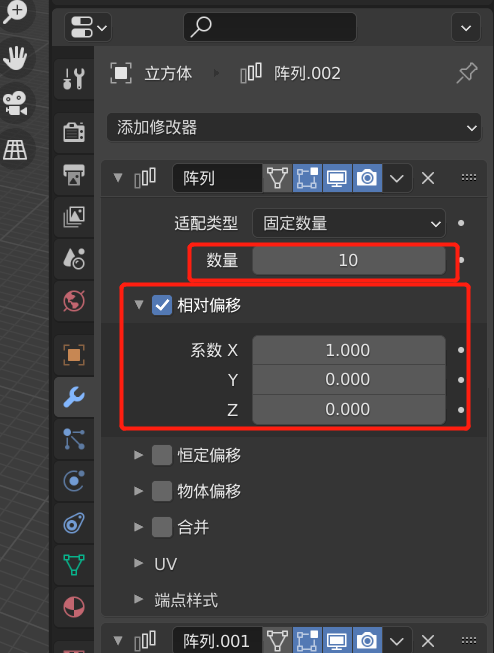

接下来给这个立方体，添加**三个阵列修改器**，这三个修改器分别让其在 X，Y，Z 方向进行复制 10 个，这三个阵列修改器的设置见下图，第一个阵列修改器的相对偏移，系数 X 设置为 1.00

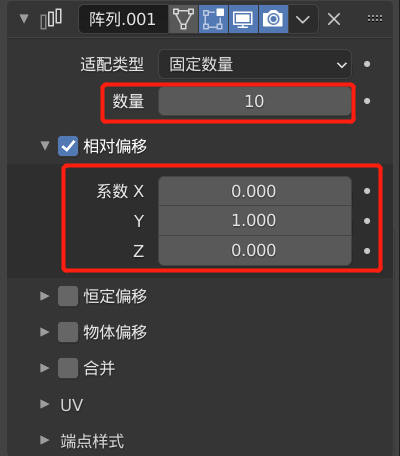

第二个阵列修改器，其相对偏移 Y 设置为 1.00

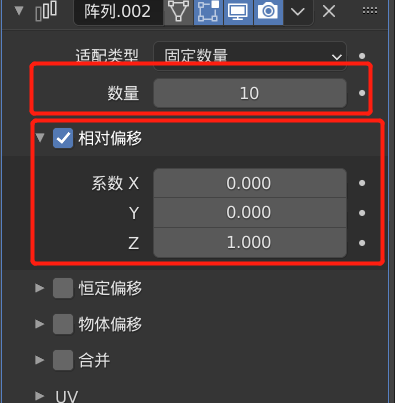

第三个阵列修改器 Z 设置为 1.0
这时候这个大立方体有 10X10X10 的小立方体组成

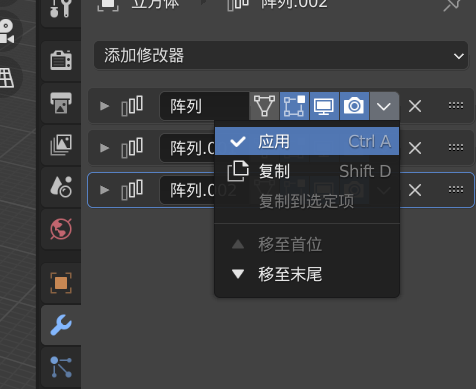

分别将三个阵列修改器进行应用，注意这里一定要在物体模式（如果有一些小伙伴发现自己无法应用可能是在编辑模式，按 Tab 就可以来回切换）
将三个小立方体应用之后，我们按 Tab 进入编辑模式，按 A 进行全选

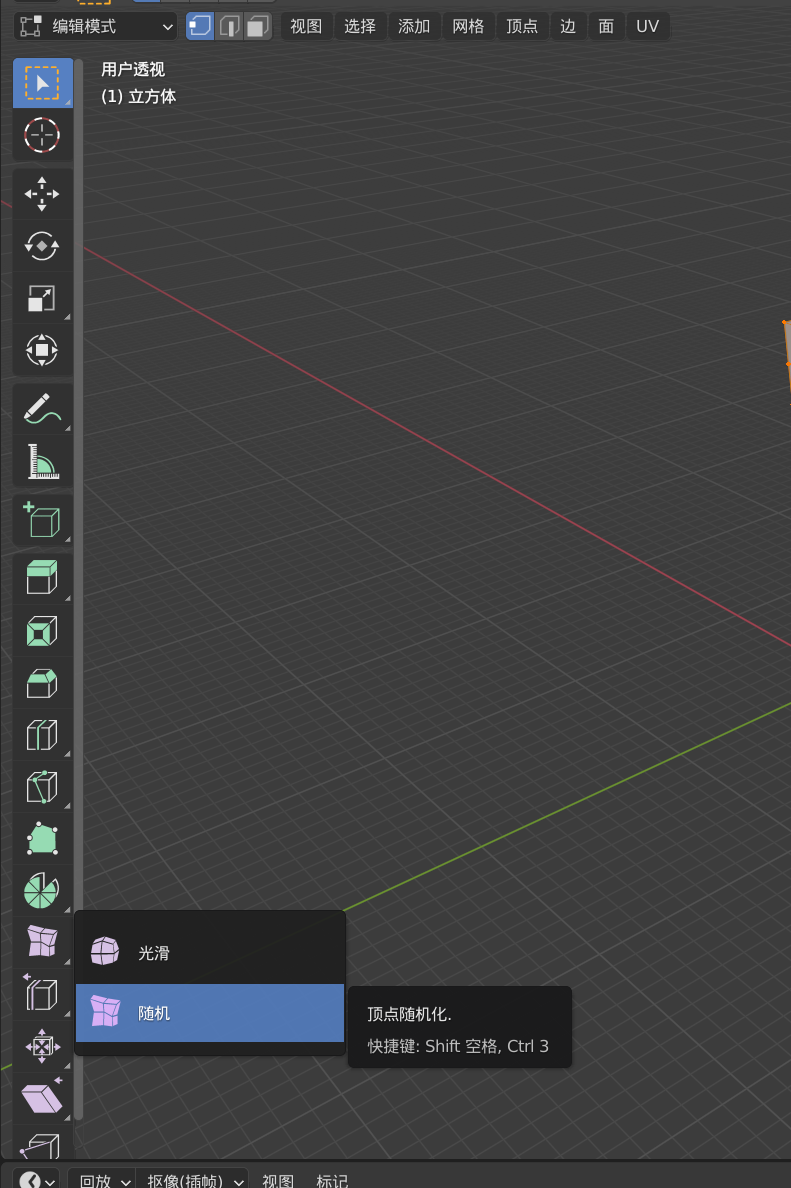

在左下角的紫色图标，找到随机选项

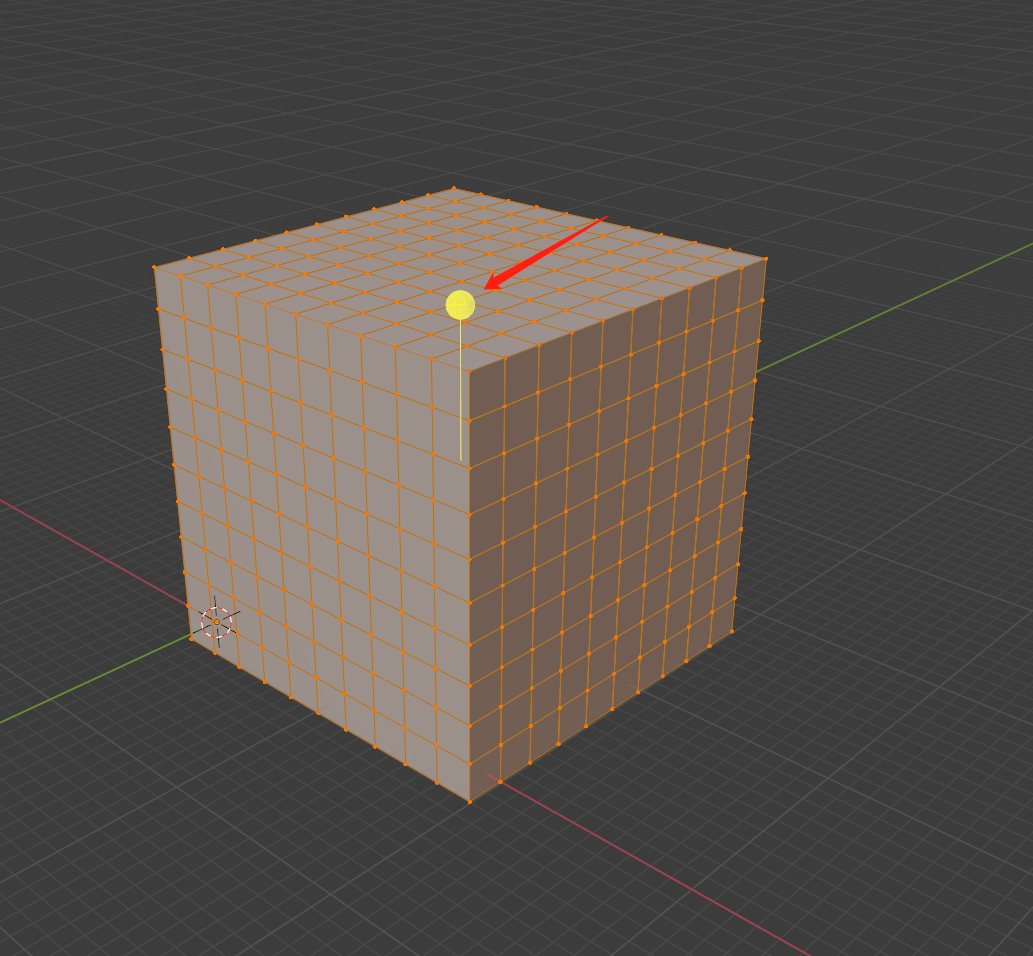

点了随机选项，会出现这个小黄点，点击并拖动它

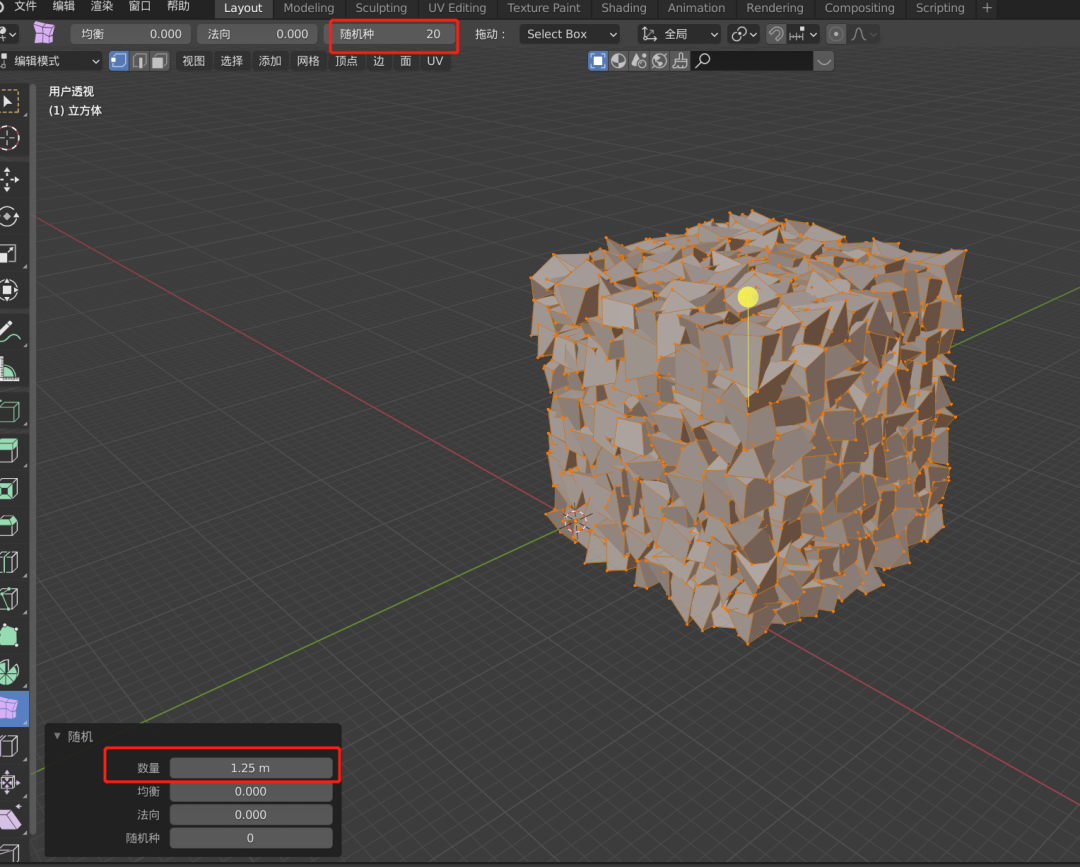

具体拖动多少可以自己把握，我这里将这个距离拖动了 1.25 m，随即种子设置为 20

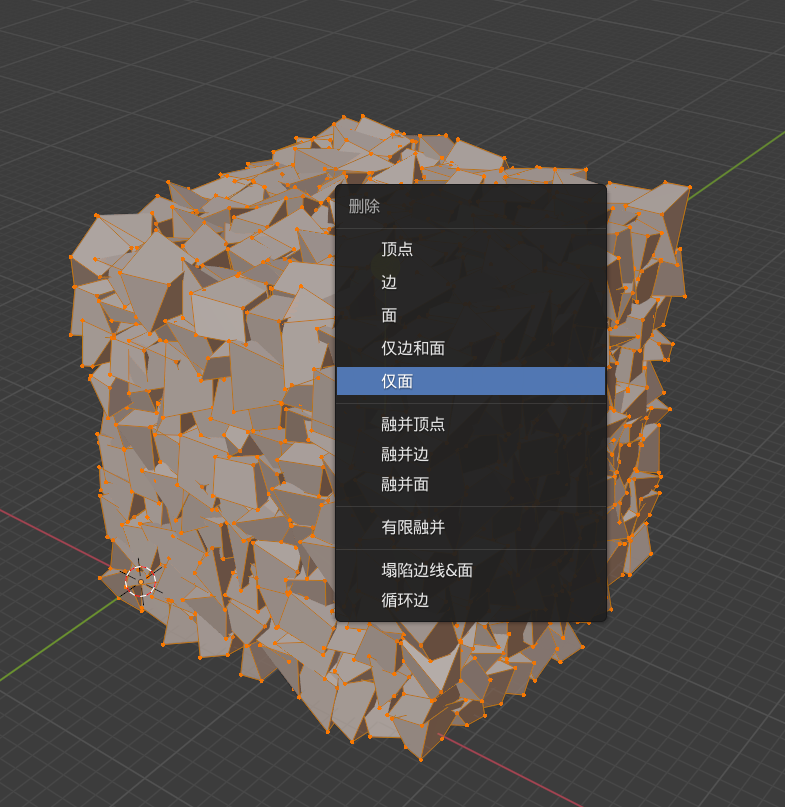

按 X，进行删除，点击仅面

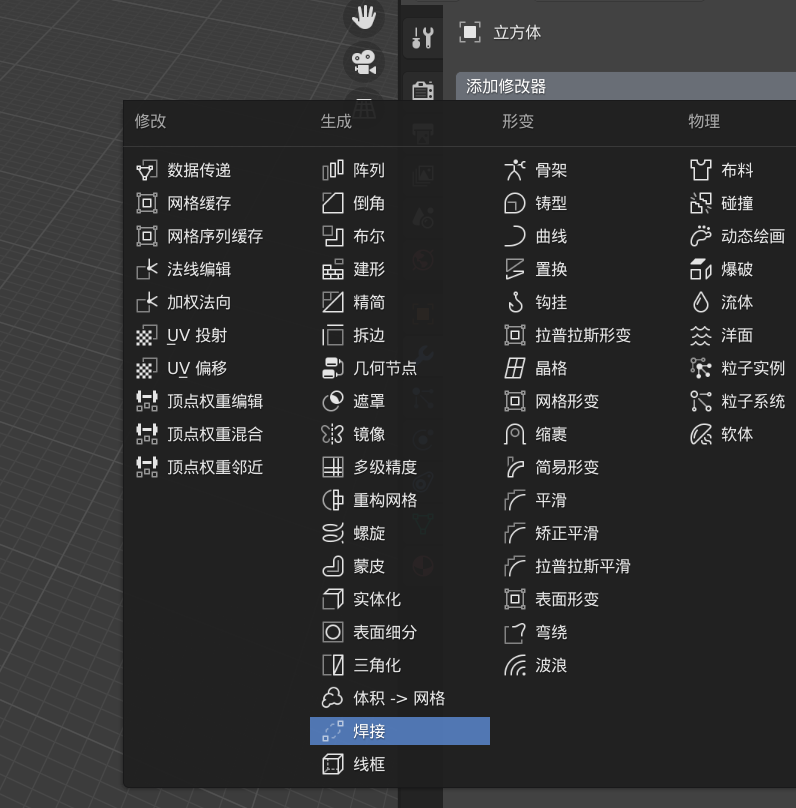

给这个删除面之后的模型添加一个**[[焊接修改器]]**，让一些重复的点进行合并

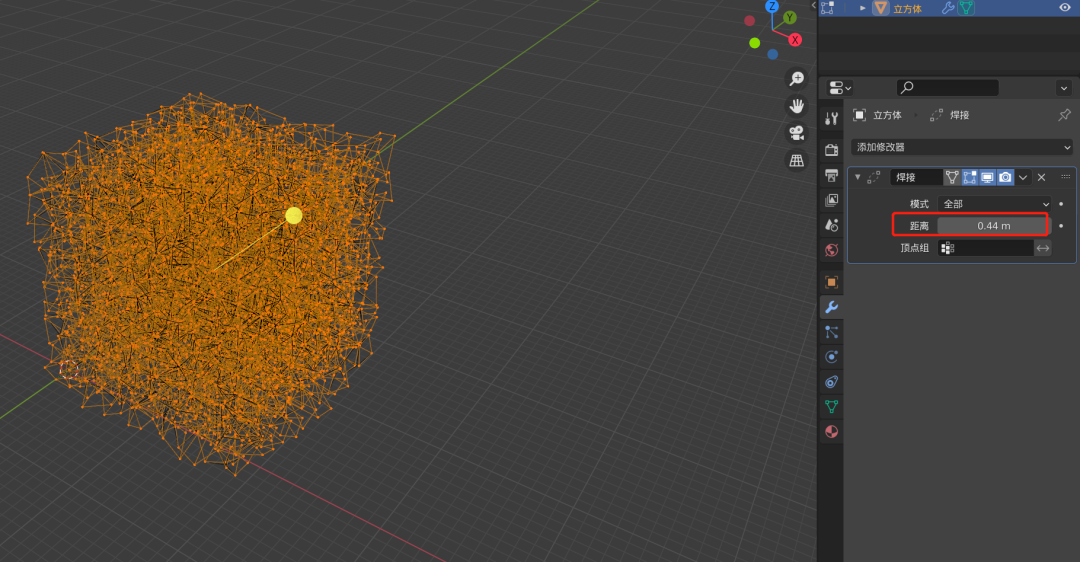

焊接修改器可以参考下面设置

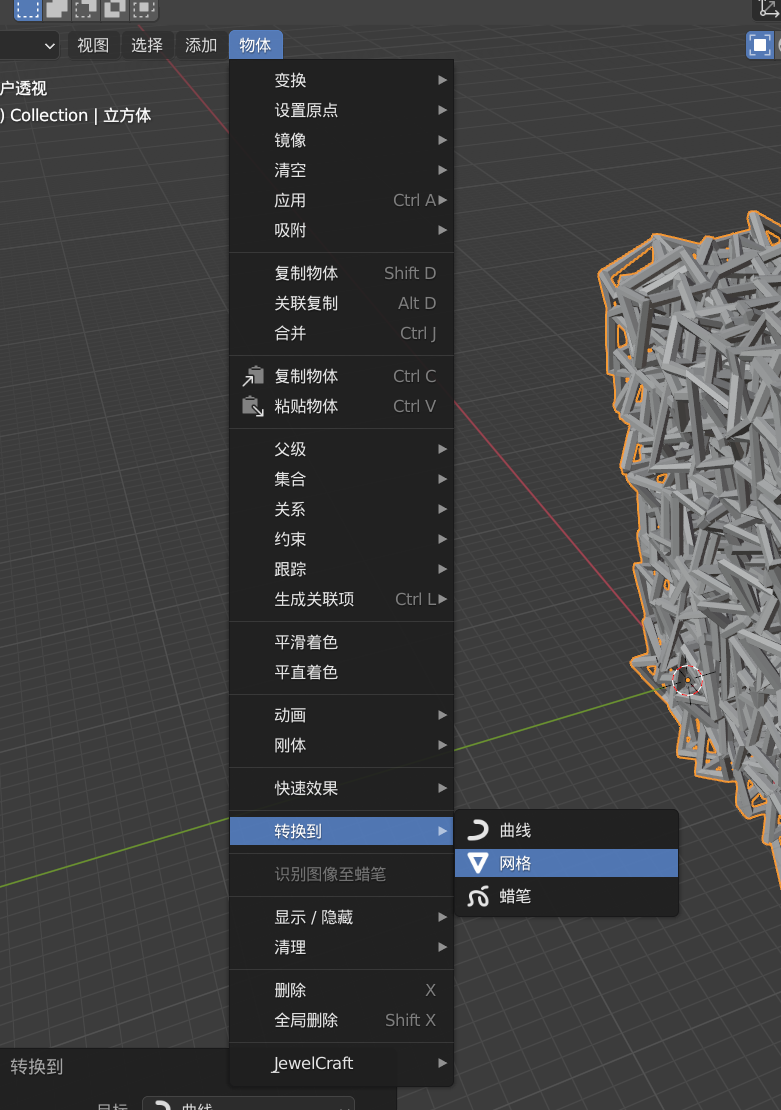

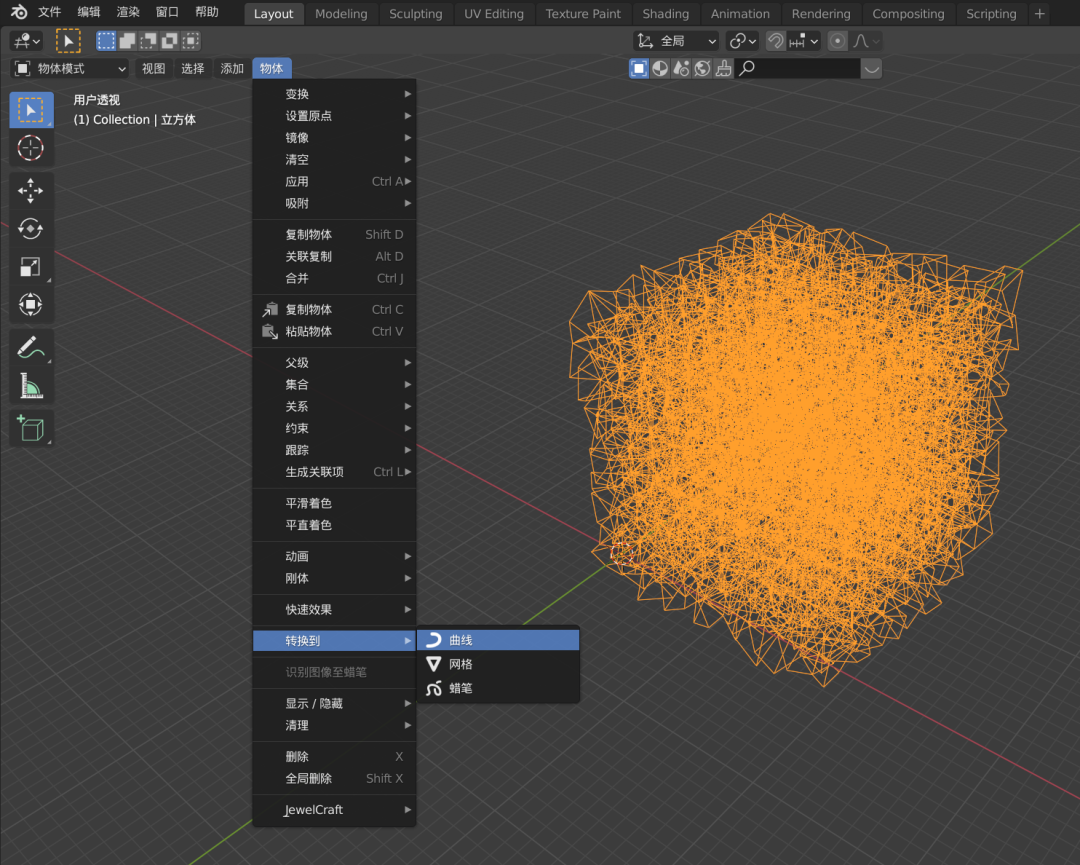

在物体模式下，物体-转换到-曲线
在右侧菜单栏，几何数据-倒角-将深度设置为 0.25 m, 同时将分辨率设置为 1
再次，在物体模式下，物体-转换到-网格

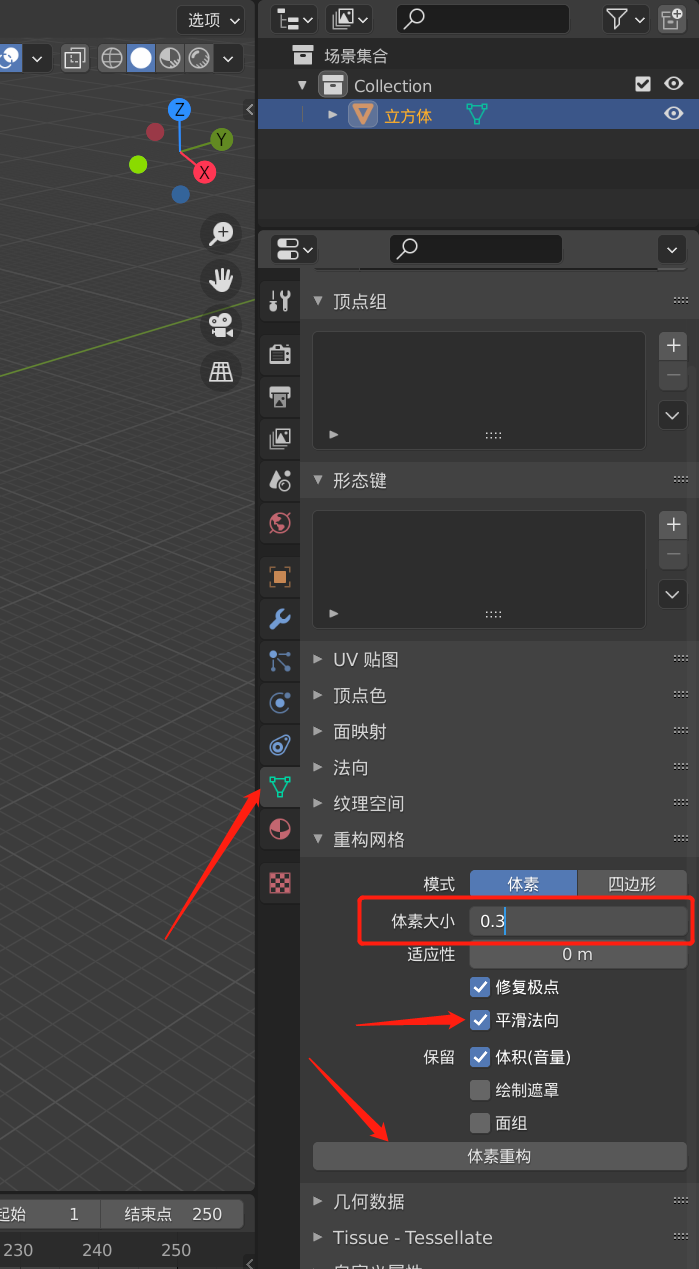

[[重建网格]]-体素大小 建议设置为 0.3，太小可能会很卡，这里计算量比较大，可能要等一会，勾选平滑法向之后，再点击体素重构

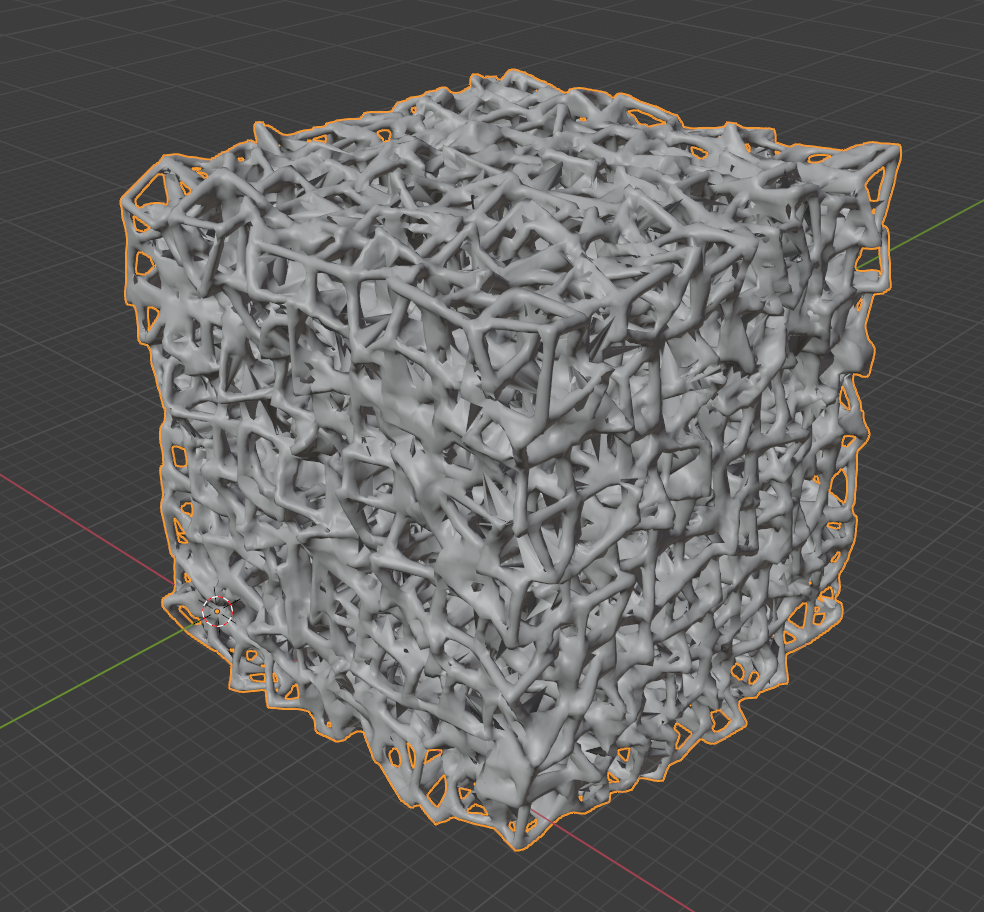

便可以得到下面模型

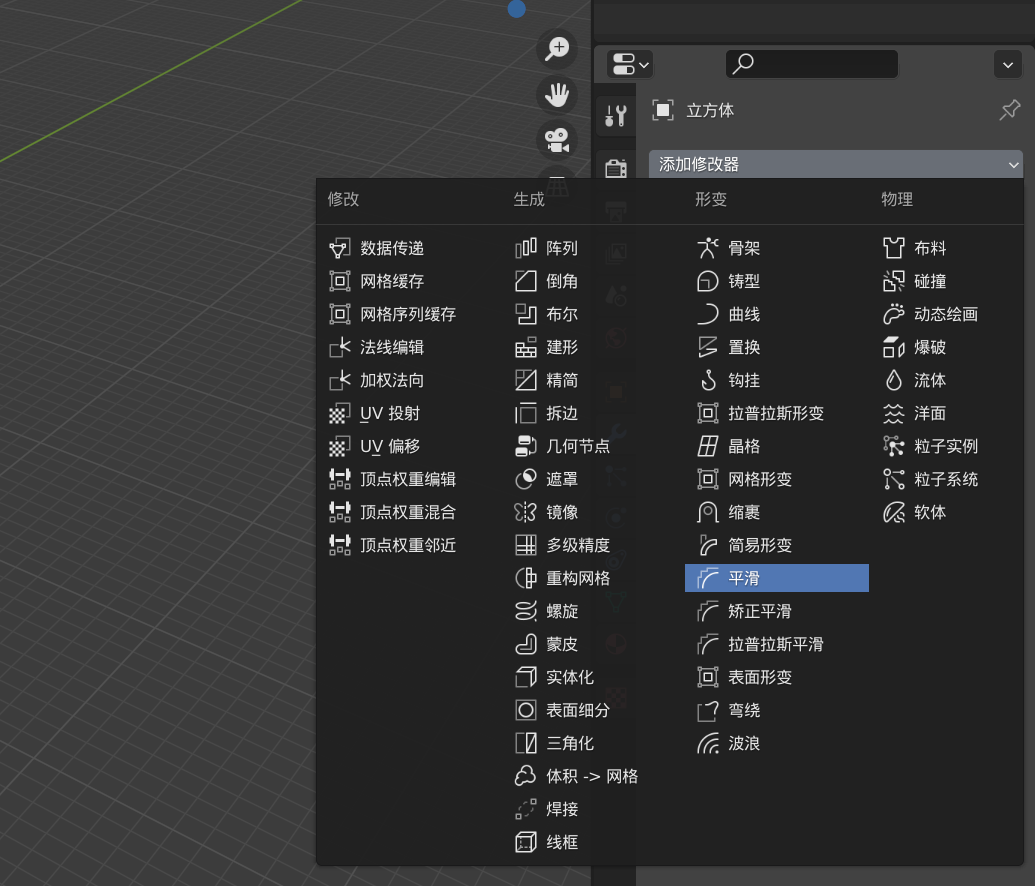

最后再次添加一个**平滑修改器**

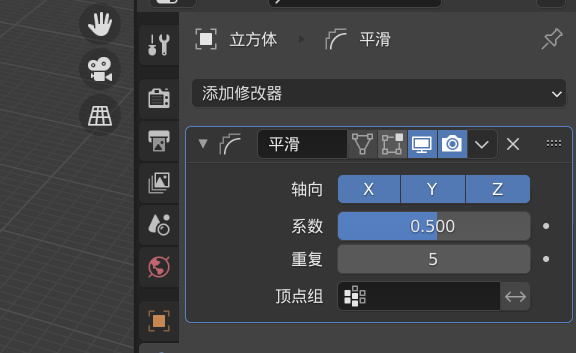

平滑修改器将重复设置为 5
2 材质添加

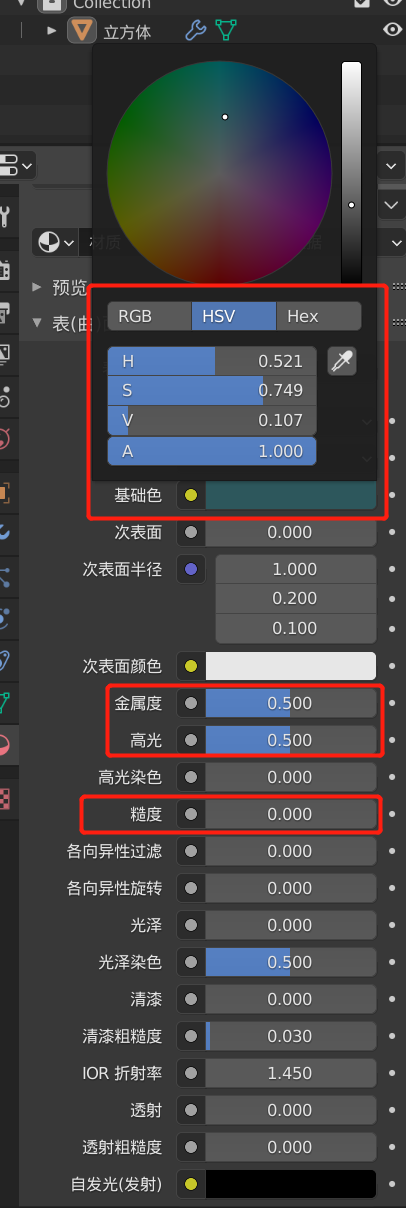

材质添加可以参考，颜色大家可以自己选择，其余的金属度、高光及糙度可以参考下图，不会添加材质的可以参考【Blender 科研绘图】案例 4 - 纳米阵列
3 渲染设置
渲染设置为 Cycles-GPU 计算，打开降噪选项

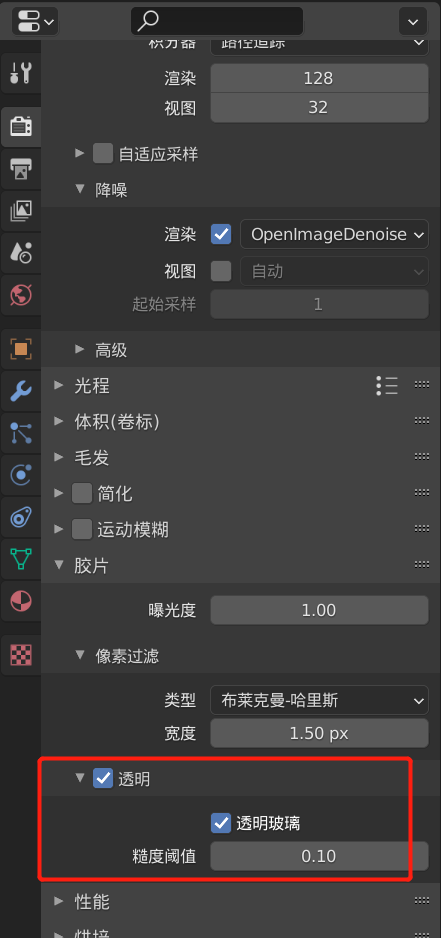

设置打开透明，进行无背渲染
关闭场景世界选项

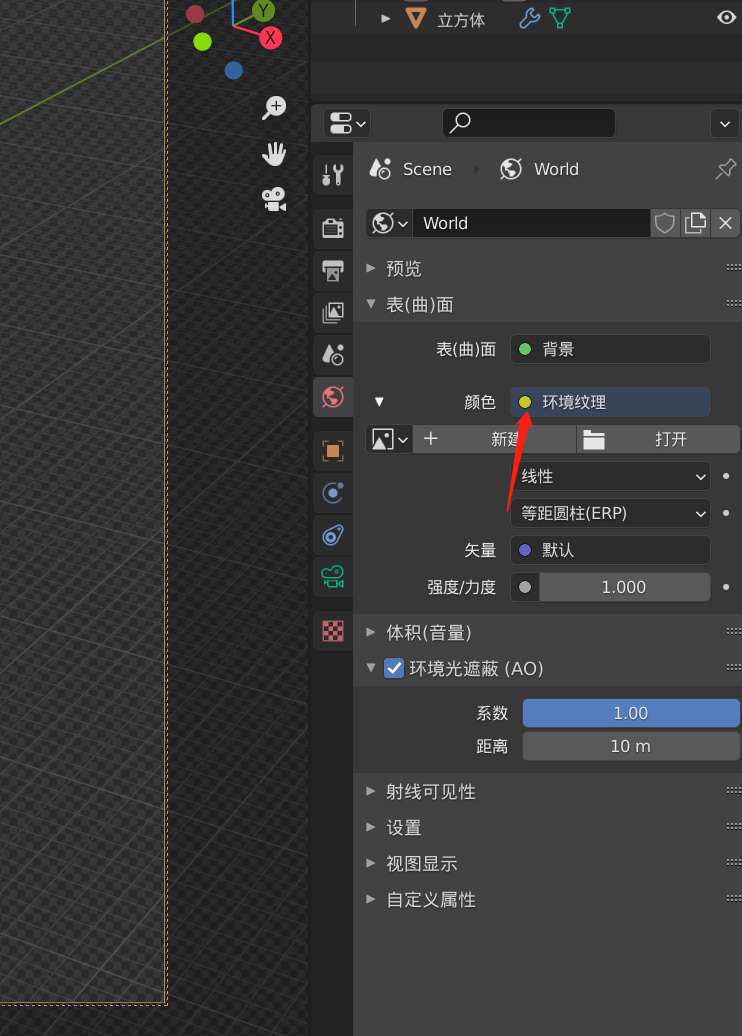

选择里面的小黄点选择环境纹理

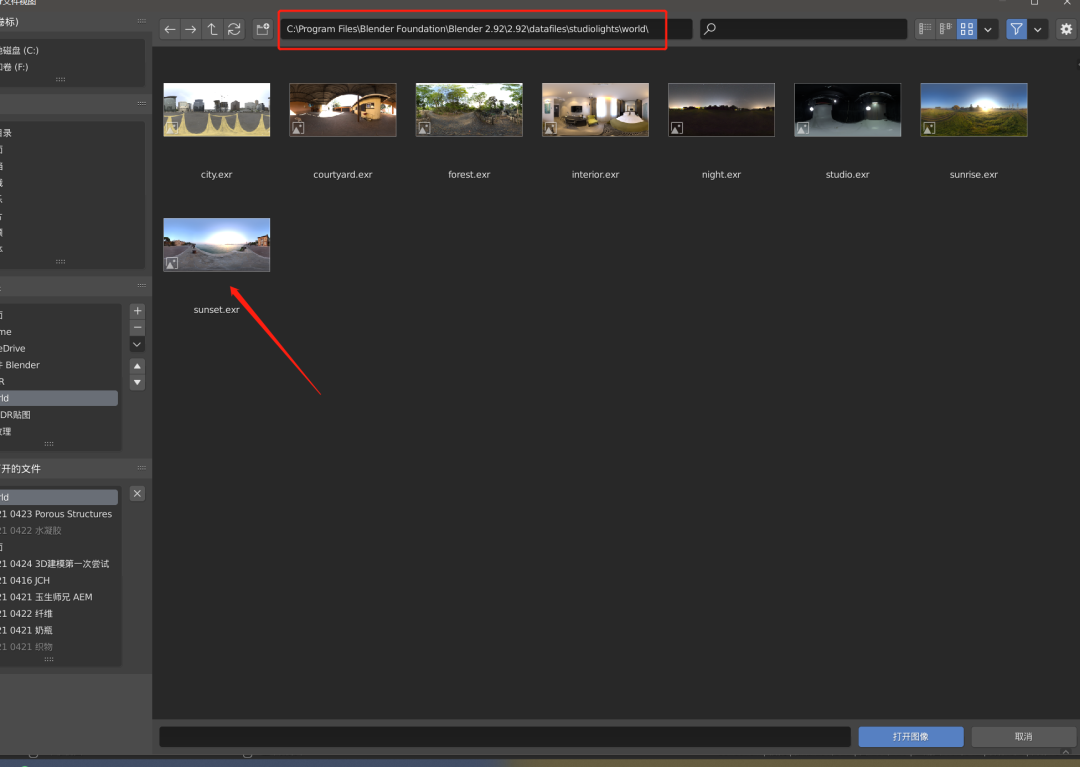

打开一个 HDR 贴图，这个 HDR 贴图是 Blender 自带的，路径见下图
Shift+A 添加一个相机，调整角度即可，不会设置相机的同学可以参考【Blender 科研绘图】案例 4 - 纳米阵列
按 F12 进行渲染导出即可
