【Blender科研绘图】案例13-柔性纤维#
0 前沿
嘿，朋友们。
这期给大家讲解**柔性**[[纤维结构]] ****
难度：⭐⭐（需要知道最基础的知识，已经了解如何移动、旋转、缩放模型）
简单形变 / 粒子修改器/ 无背渲染******/ 曲线 **
你在制作过程中遇到任何问题欢迎加入我们的微信群，进行咨询，我们会及时反馈你的问题，来帮你制备出案例效果~（微信答疑群见底端，欢迎大家分享自己制备的渲染图）
1 建模过程

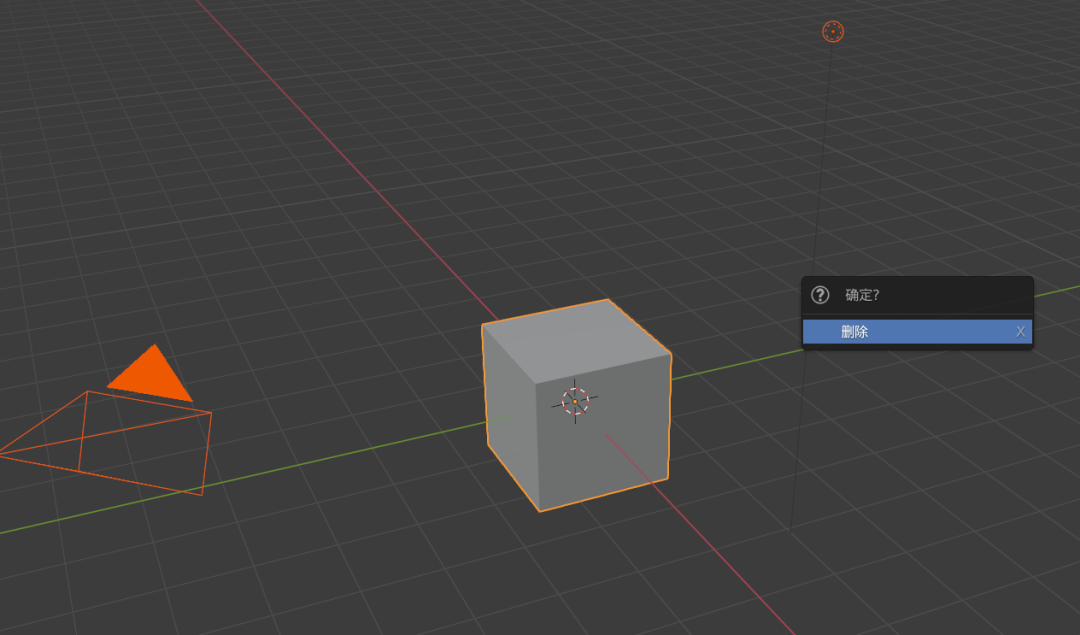

A 全选，按 X 删除所有物体

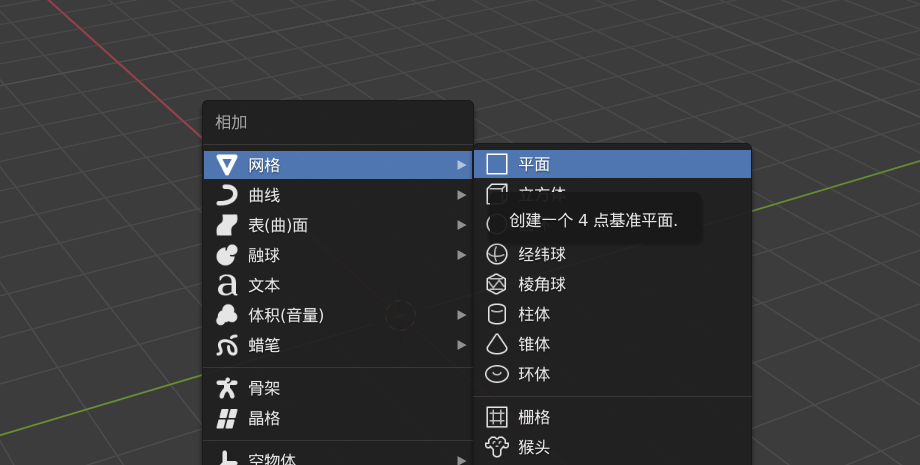

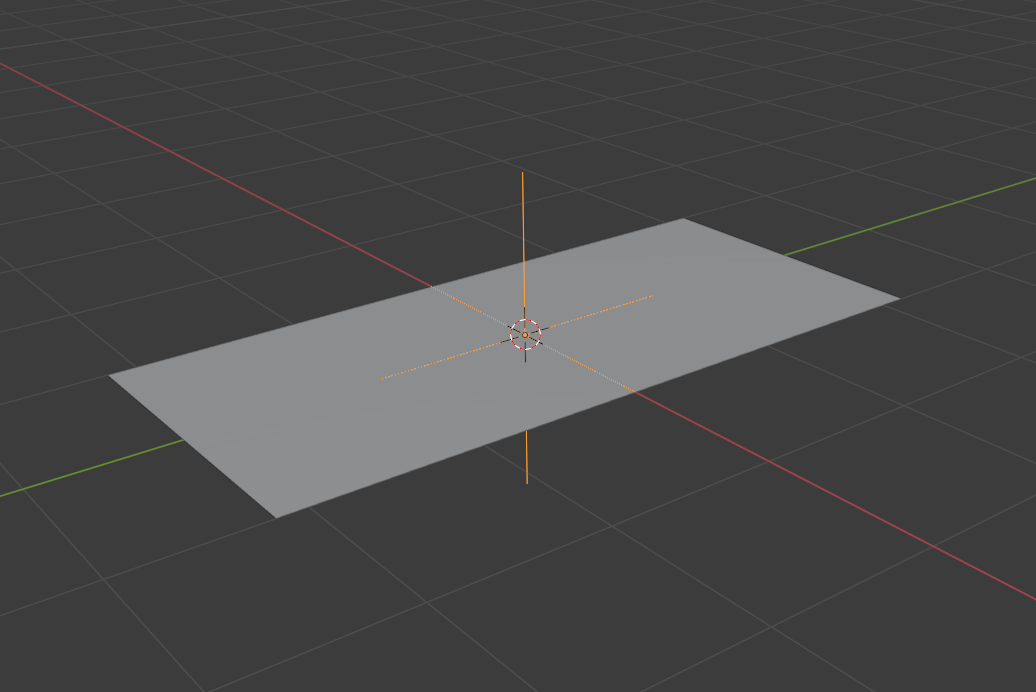

Shift+A 添加一个平面

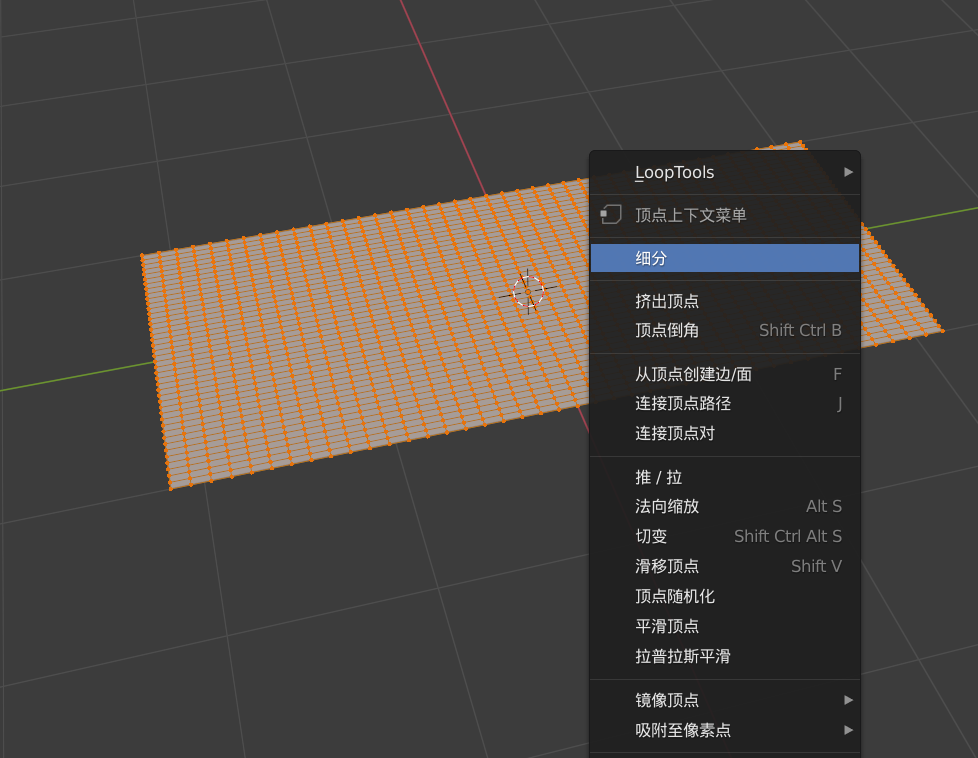

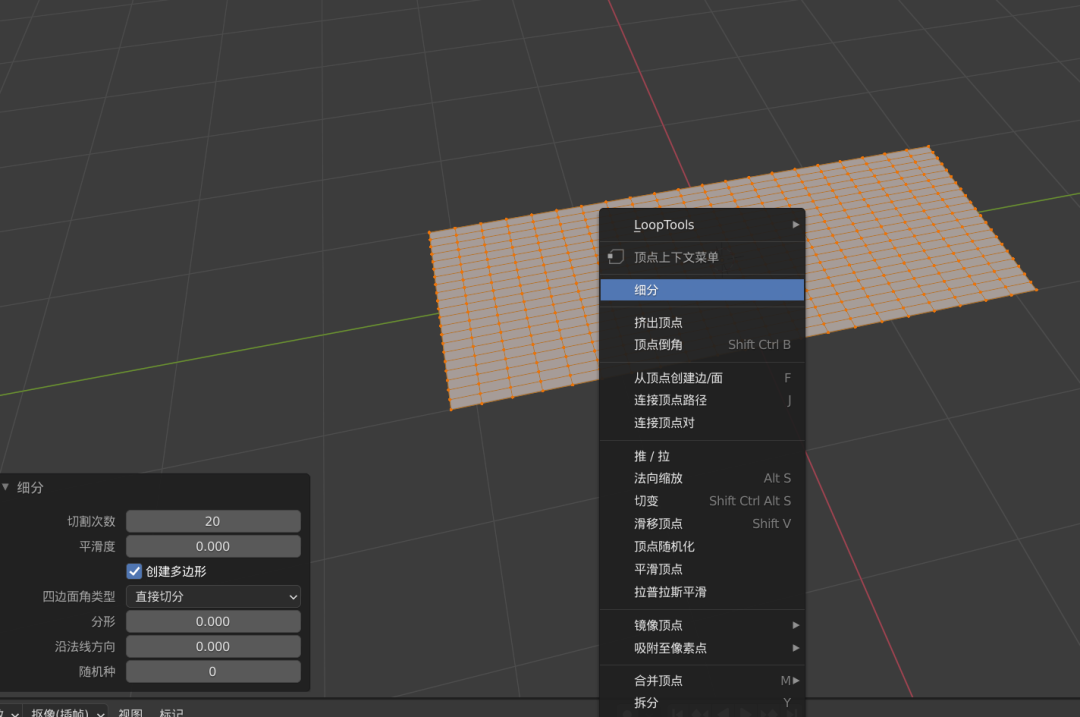

按 S，按 Y 将平面沿着 Y 轴进行拉伸，之后按 Tab 进入编辑模式，右键-细分-切割次数 20 次
切割完成之后，**再次**右键细分-一次即可，添加完成之后再按一下 Tab 进入物体模式

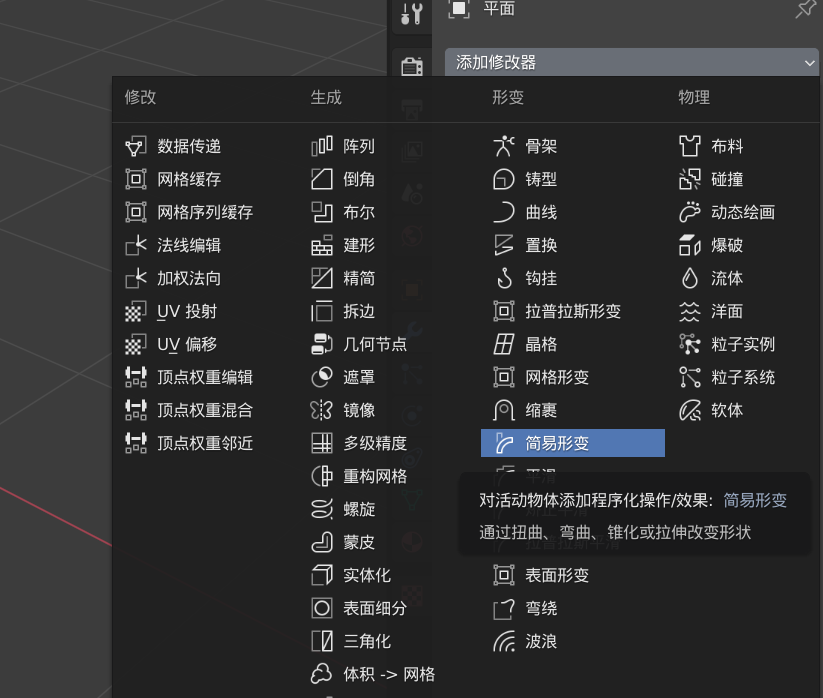

再给平面添加一个简易形变修改器

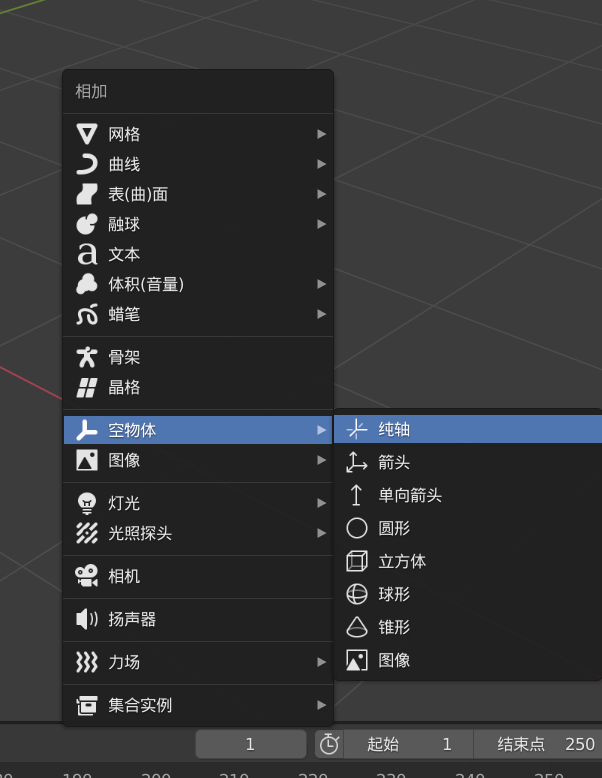

Shift+A 添加一个纯轴

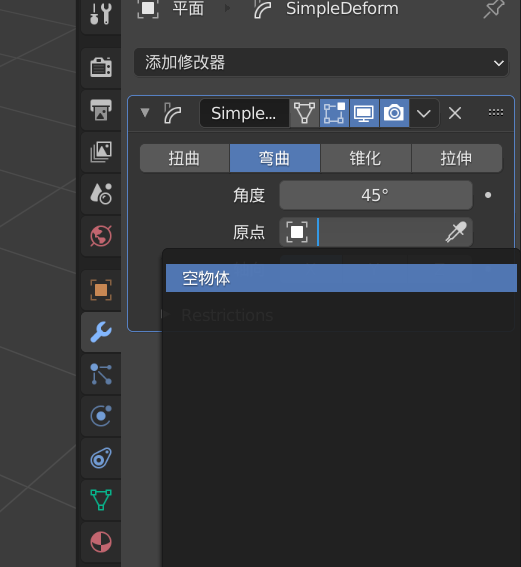

再选择平面，在前面添加的简单形变修改器其中选择弯曲-再选择空物体
这时候再选择空物体（在物体模式下选择空物体）

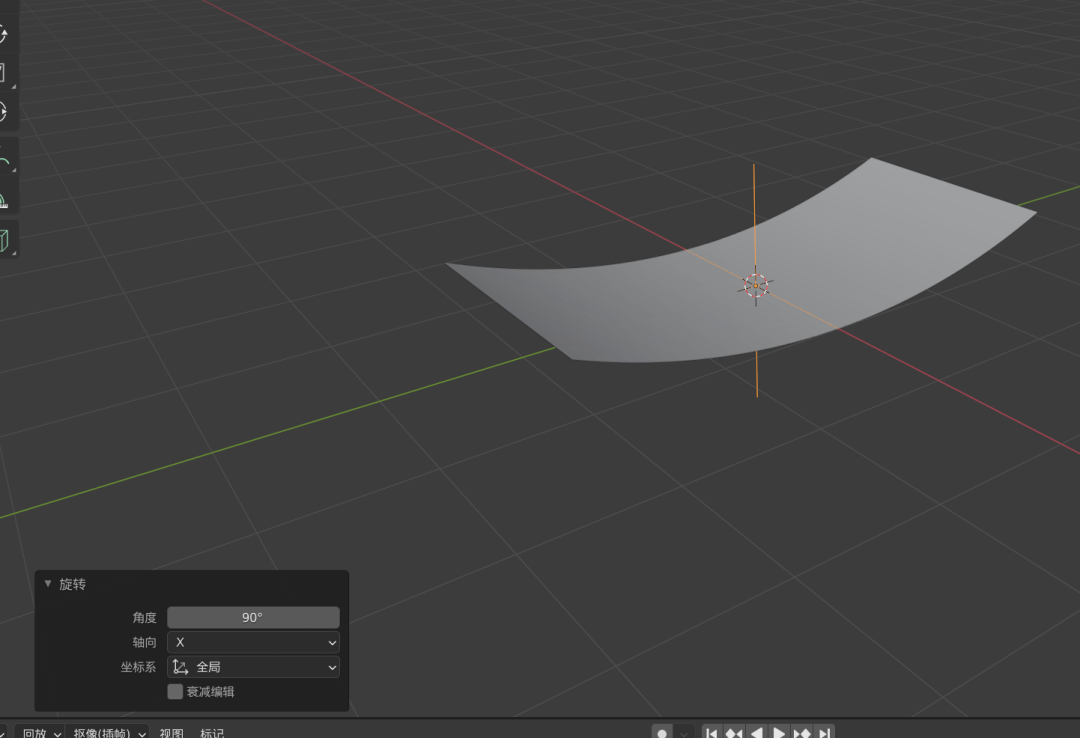

按 R，按 X，输入 90，即可得到下面模型，如果你的轴向和我有所不同，你可能需要按 R，按 Y 或者 Z，然后输入 90 也行，自己可以去尝试

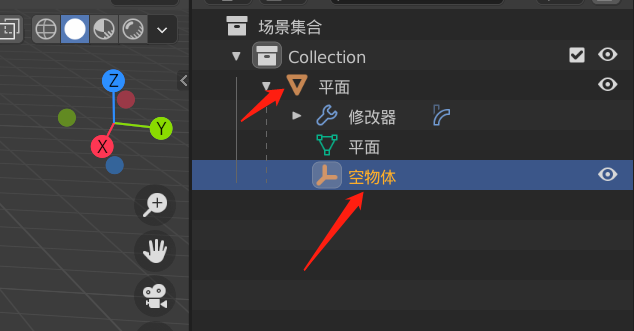

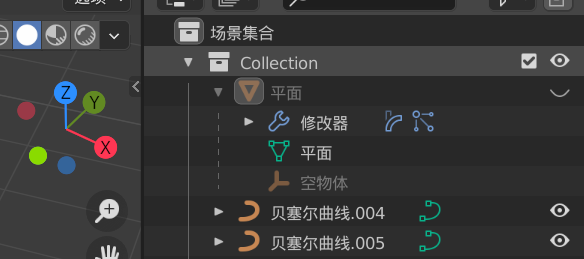

按着 Shift 将空物体拖动到平面的子集
这时候，再选择平面，按 R，按 X，按 20，旋转一定的角度即可

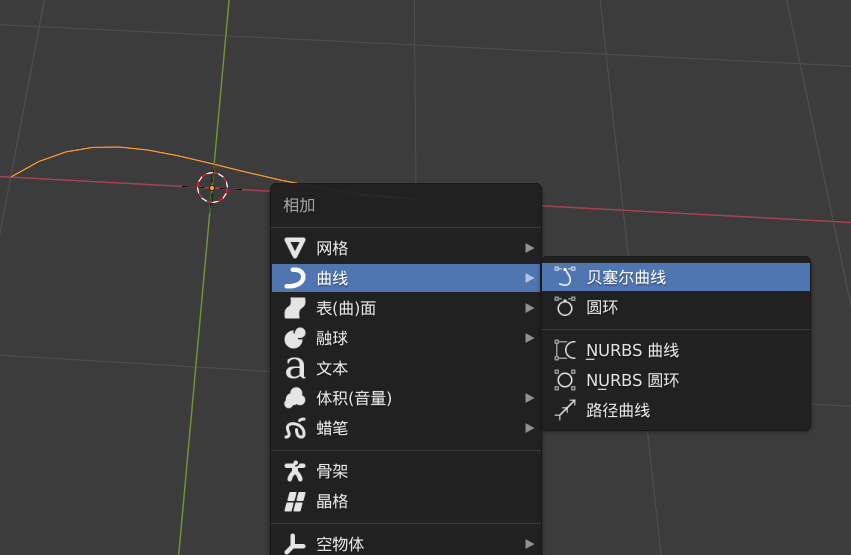

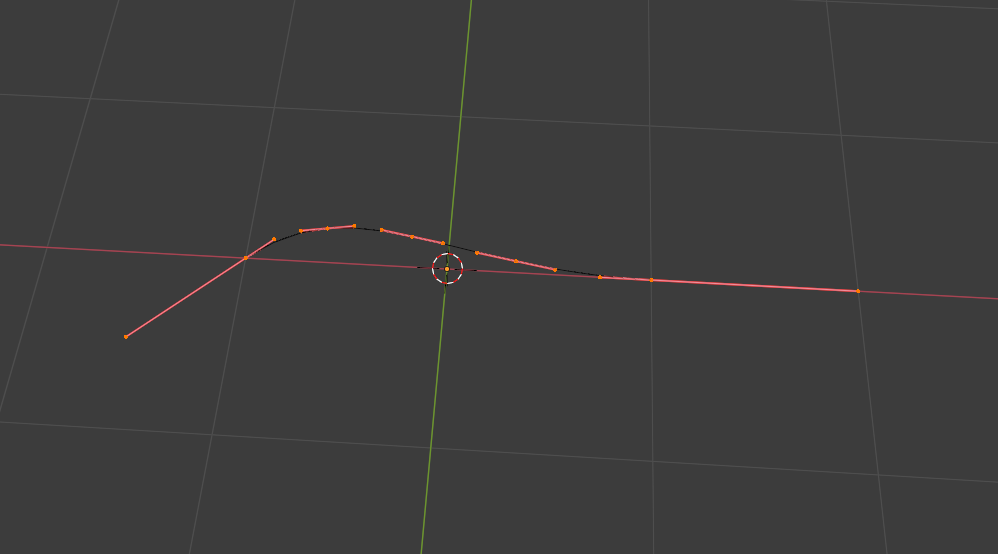

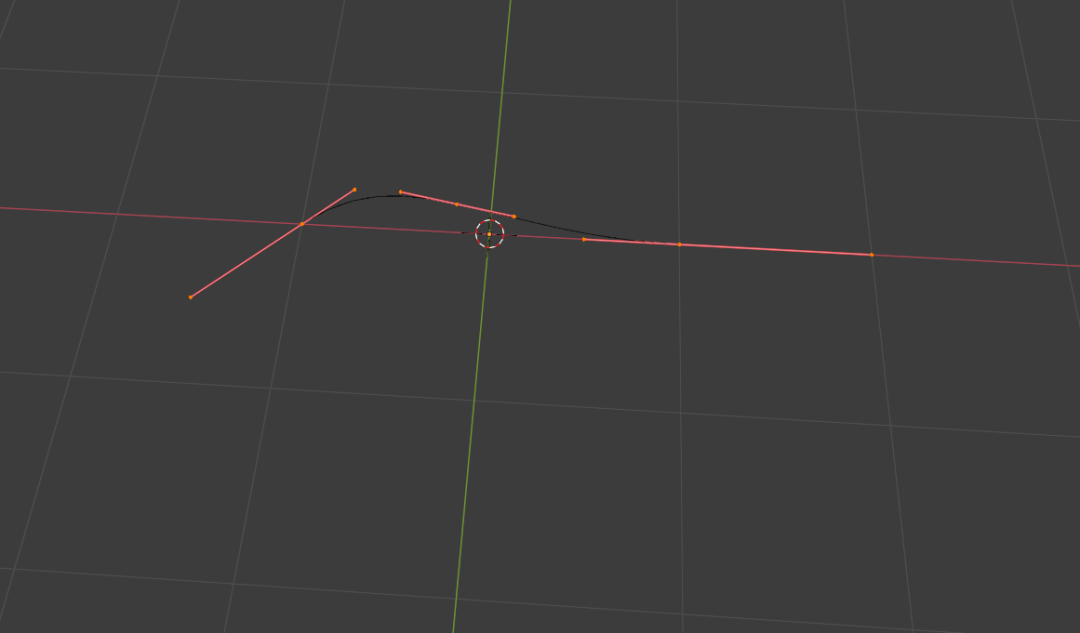

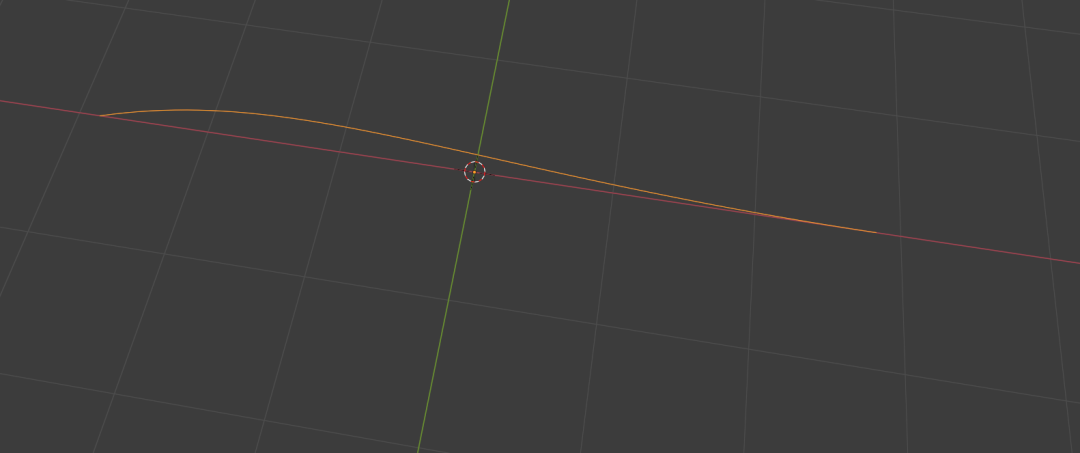

将平面暂时隐藏，Shift+A 添加一个贝塞尔曲线
按 Tab 进入编辑模式

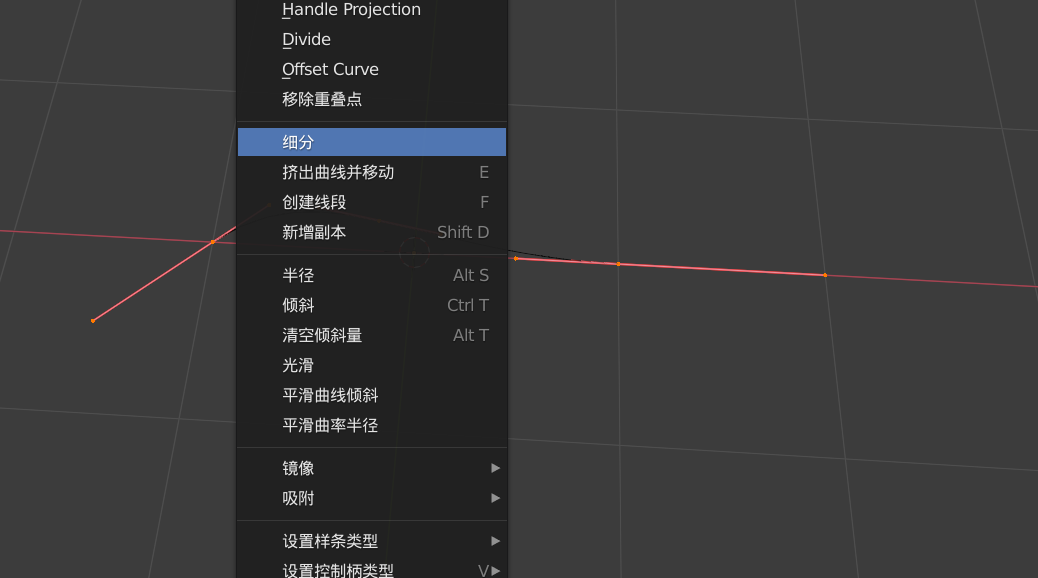

右键-细分
再次右键-细分
按 Tab 进入物体模式，按 S，按 X 拖动鼠标沿着 X 轴方向进行放大，也不需要特别太长，自己把握

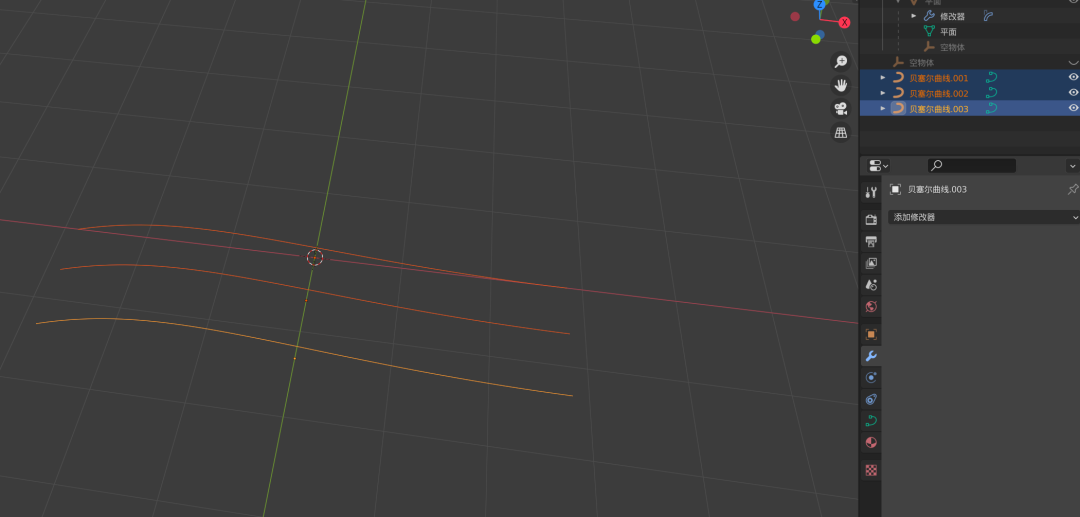

Shift+D 将这根贝塞尔曲线进行复制（可以沿着 Y 轴进行复制，但是也不必要）

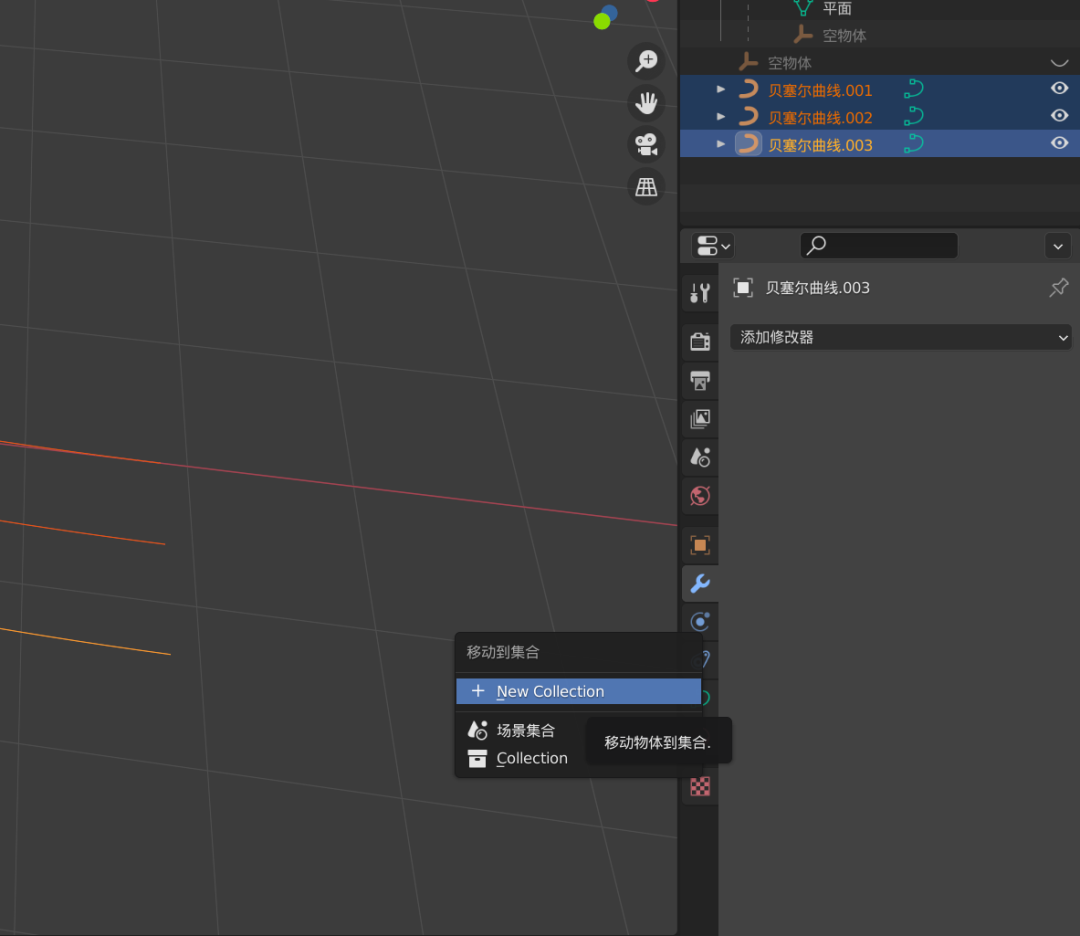

将这三个贝塞尔曲线选中，按 M 新建一个集合，命名 Fiber

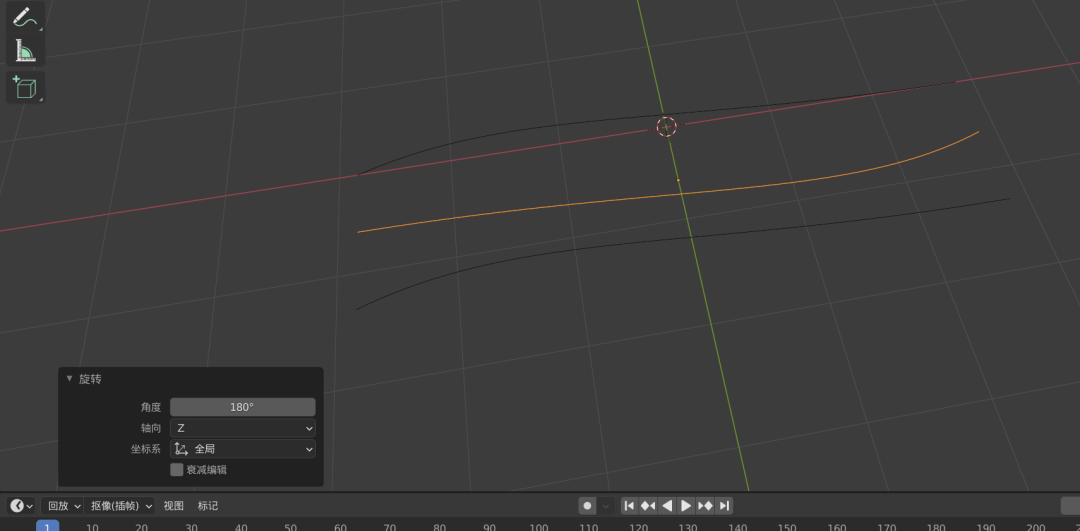

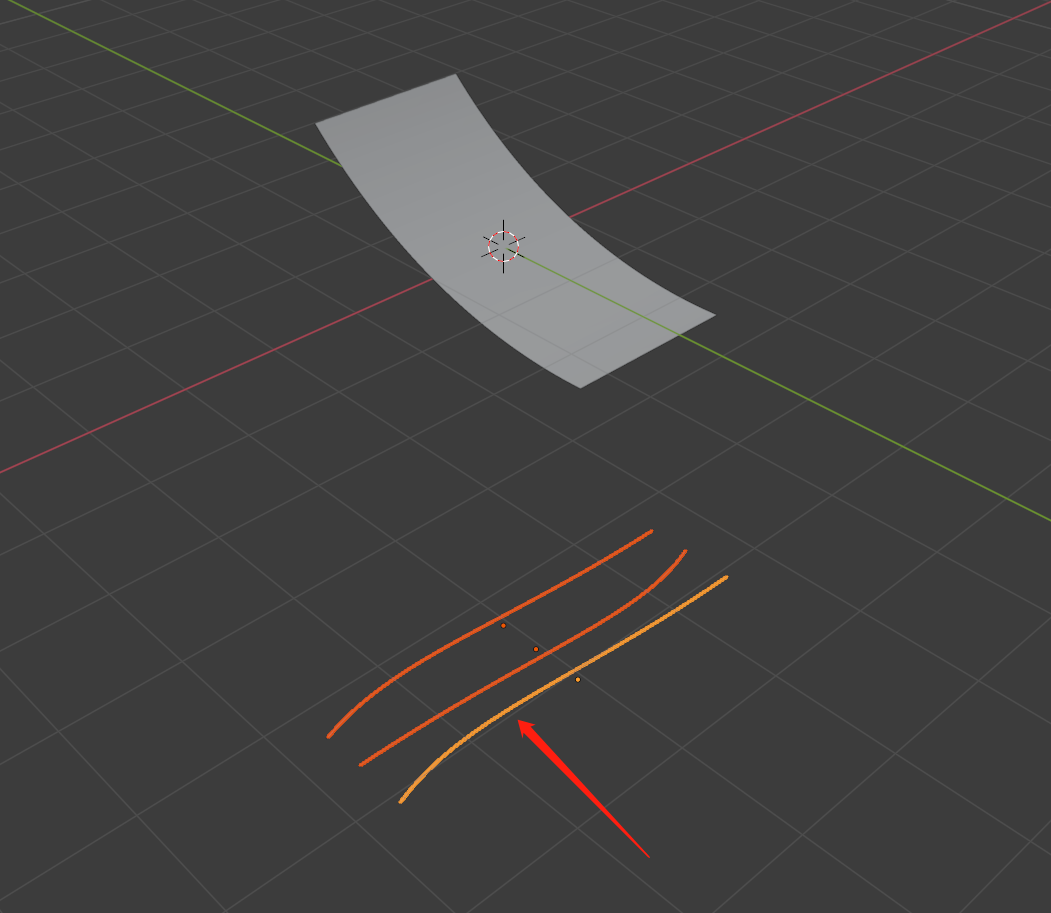

可以再次选择这三个中的曲线，沿着 X，Y 或者 Z 进行一定角度的旋转，只要让它们不完全一样就行，我这里是选择了中间的纤维，按 R，按 Z，输入 180

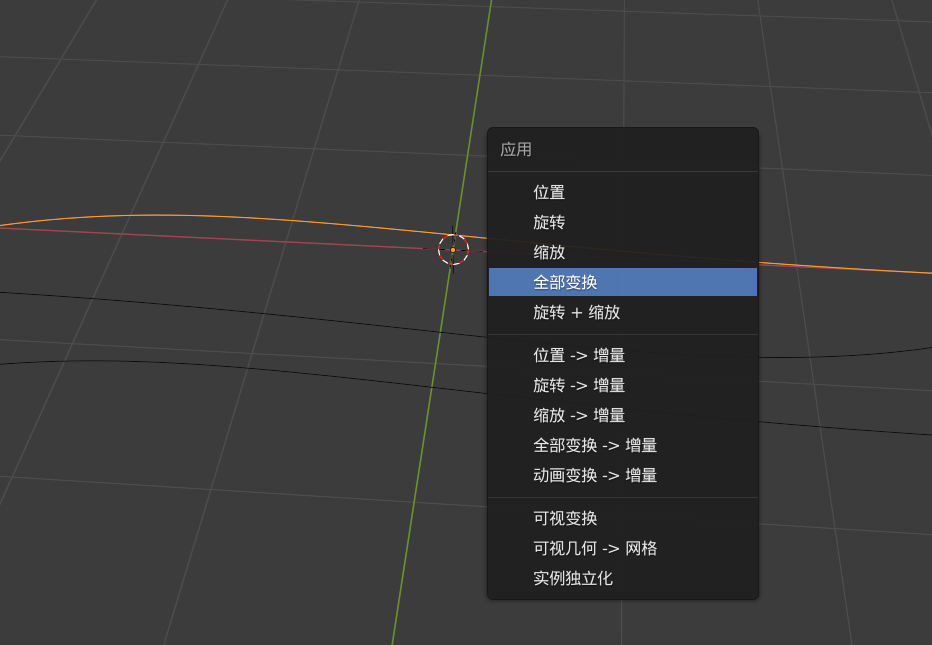

这时候再选择第一根，Ctrl+A 全部变换即可

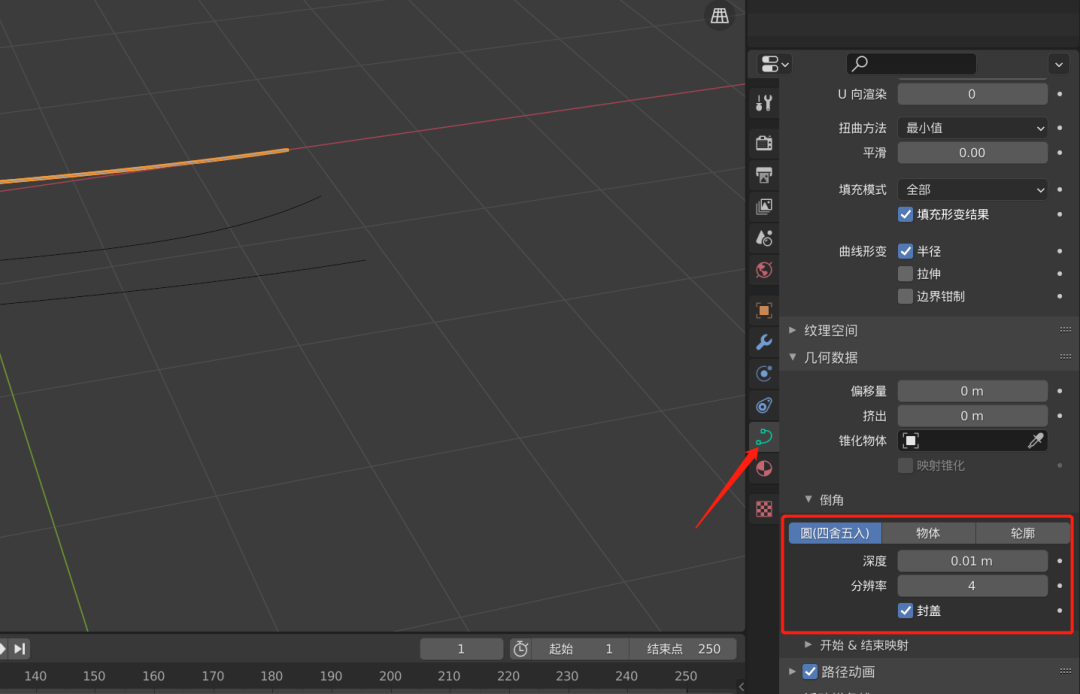

这之后在给你添加几何数据-深度设置为 0.01，打开封盖
其他两根也是如此操作，也是要应用之后再给其添加 0.01 m 的深度
后面选择平面，添加粒子系统，发射体

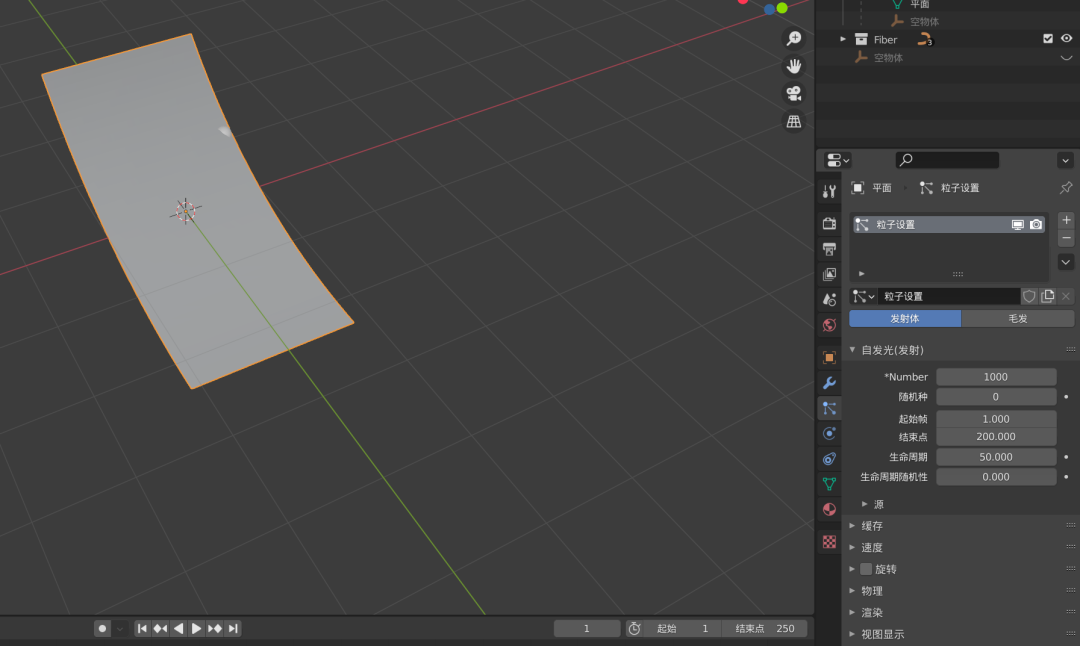

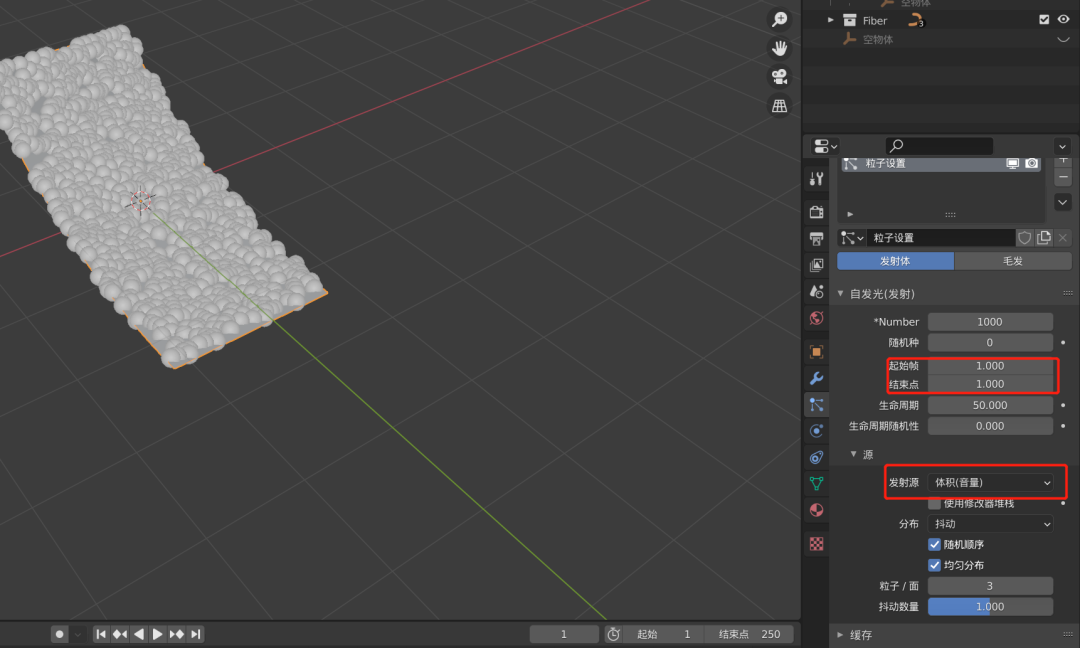

设置见下图

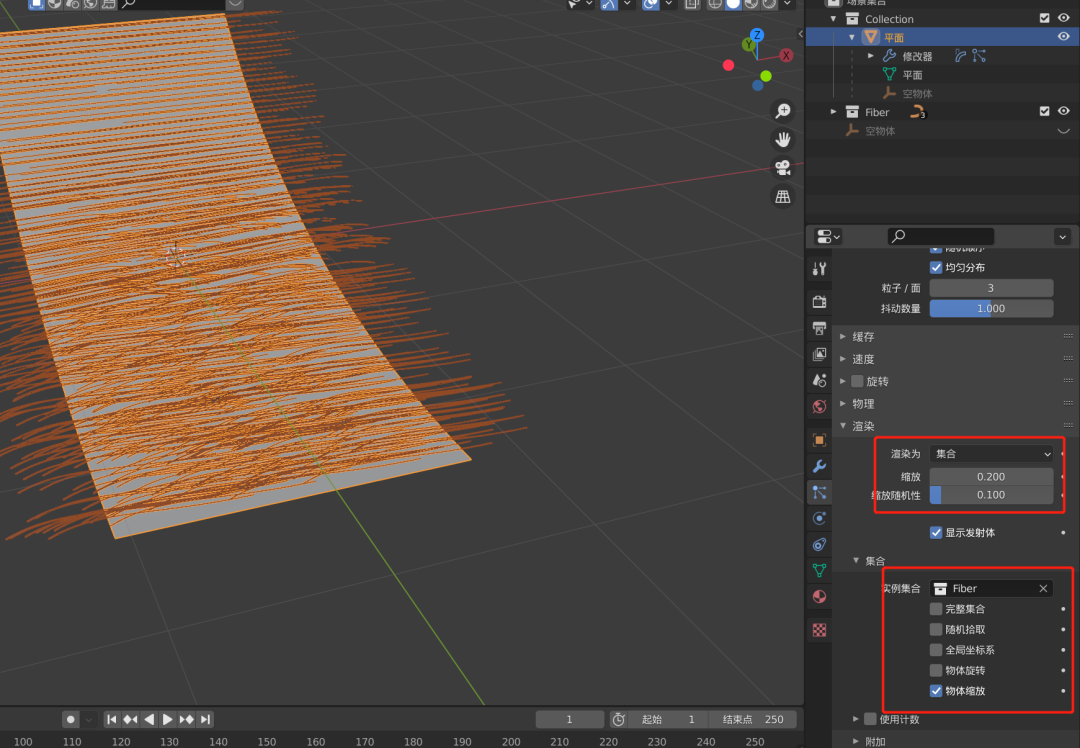

渲染为，集合，实例集合选择 Fiber

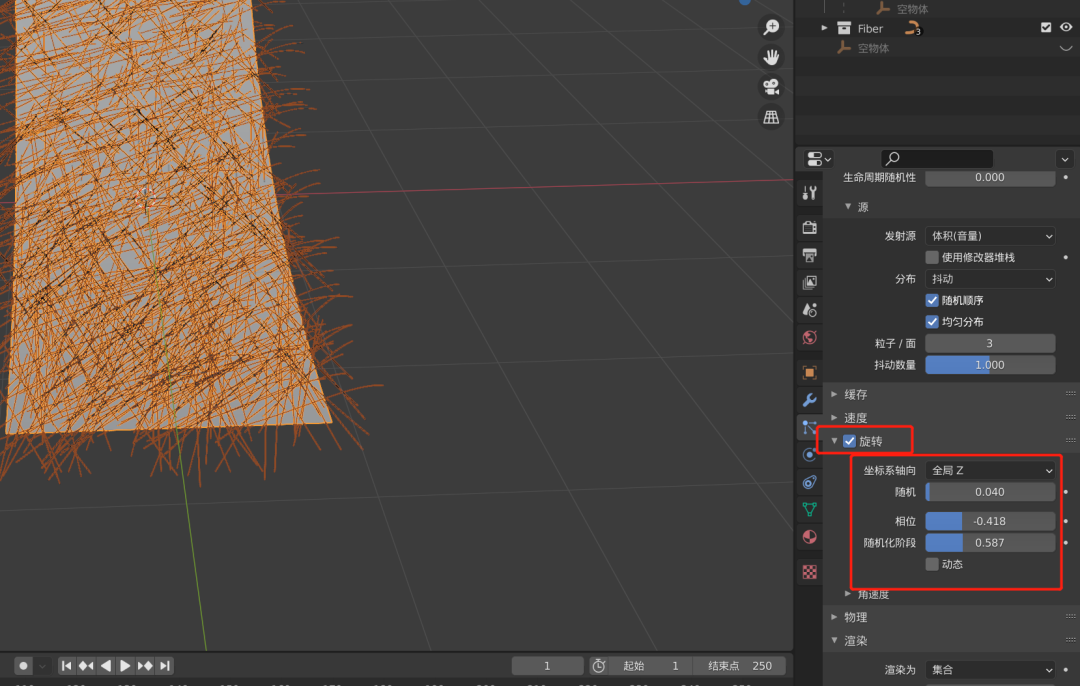

勾选旋转-坐标轴向选择 - 全局 Z，其余设置可以参考下图（大家可以根据自己的审美来调整这里的选择程度）
然后分别在渲染和视图显示中将显示发射体关闭

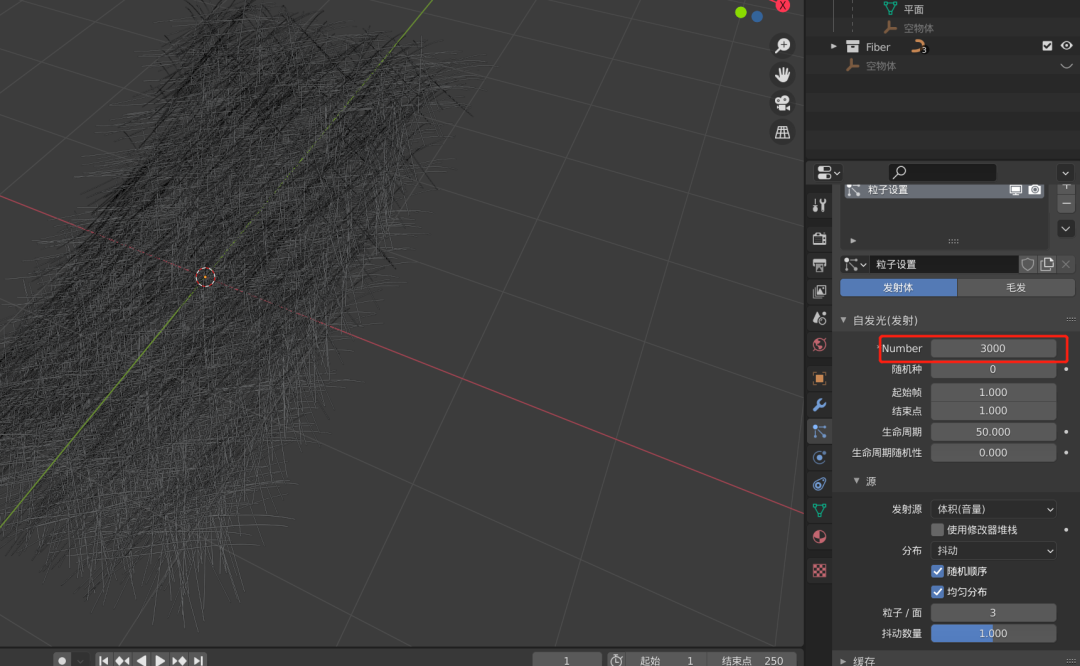

现在发现纤维数目太少了，我们回到上面将其 Number 改多一些，设置为 3000 或者更多（太多电脑可能会大），注意到这里，其实已经算是结束了，大家可以直接对这个模型还有纤维进行添加材质就好，后面的操作可能会比较涉及比较多的面，不建议笔记本电脑用户使用，但是可以看一下目的是什么

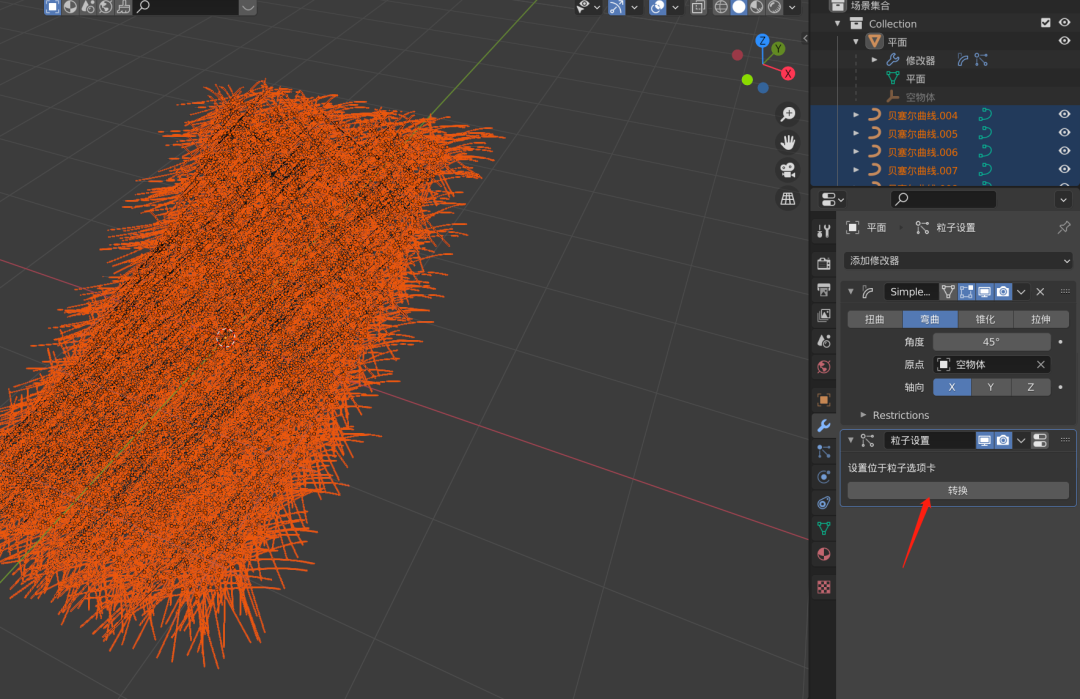

这里选择粒子设置修改器，将其进行转换，会发现右侧生成了很多物体
将平面隐藏，同时框选所有的纤维结构（在左侧进行框选，不要去右侧一个个选）

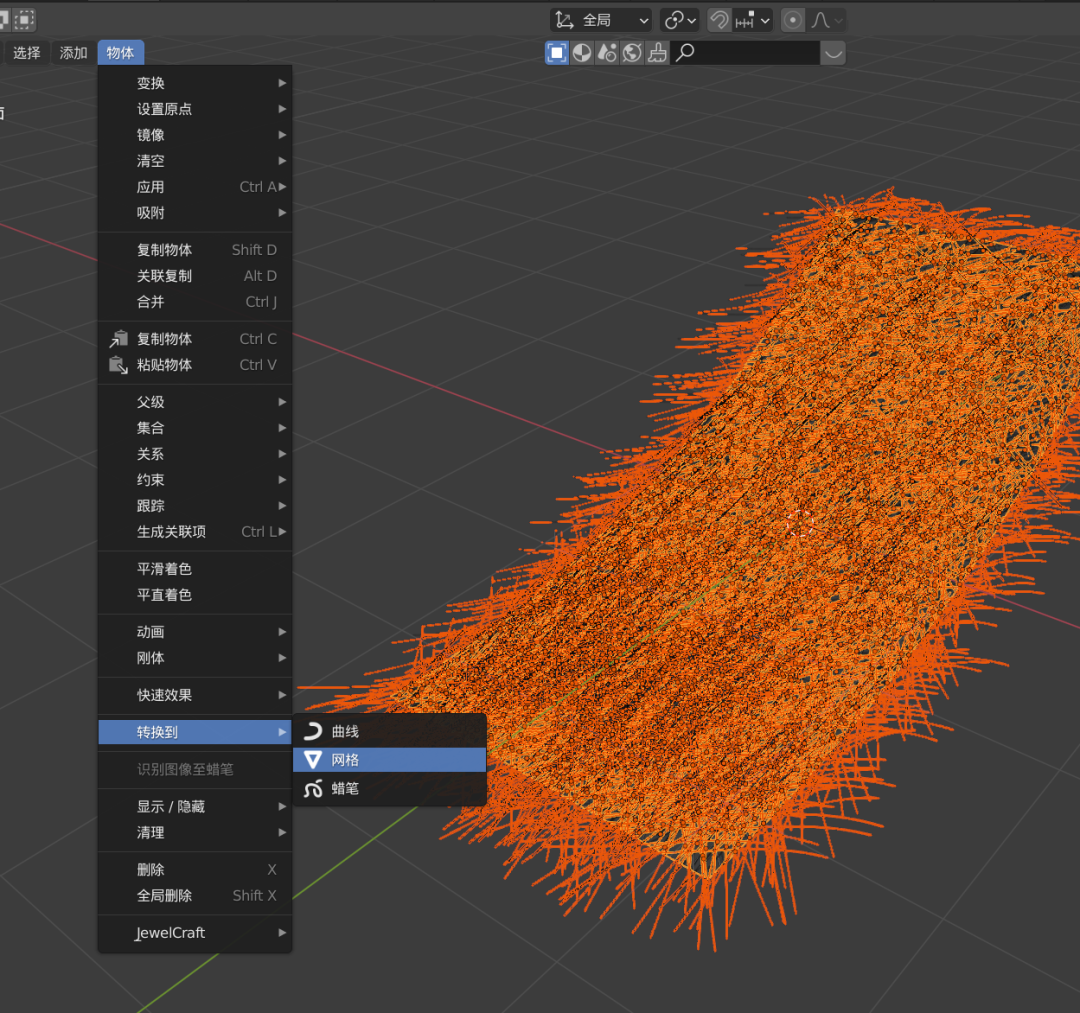

选中之后选择物体-转换到-网格

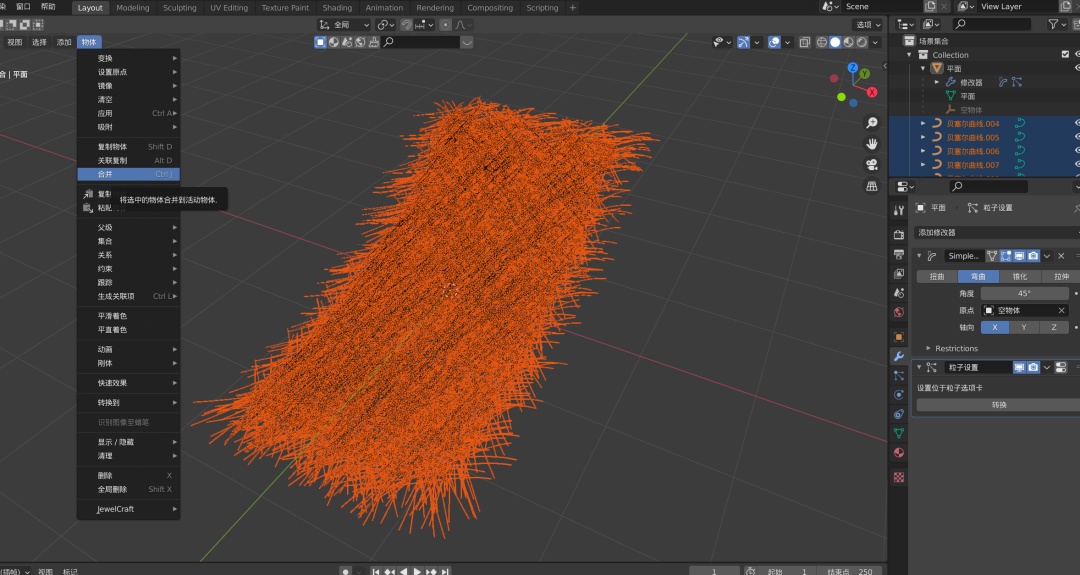

物体-合并
Tab 进入编辑模式
按‘~’进入顶视图，同时按一下 Alt+Z（或者 Ctrl+Z，不同版本可能不同）进入透视视图

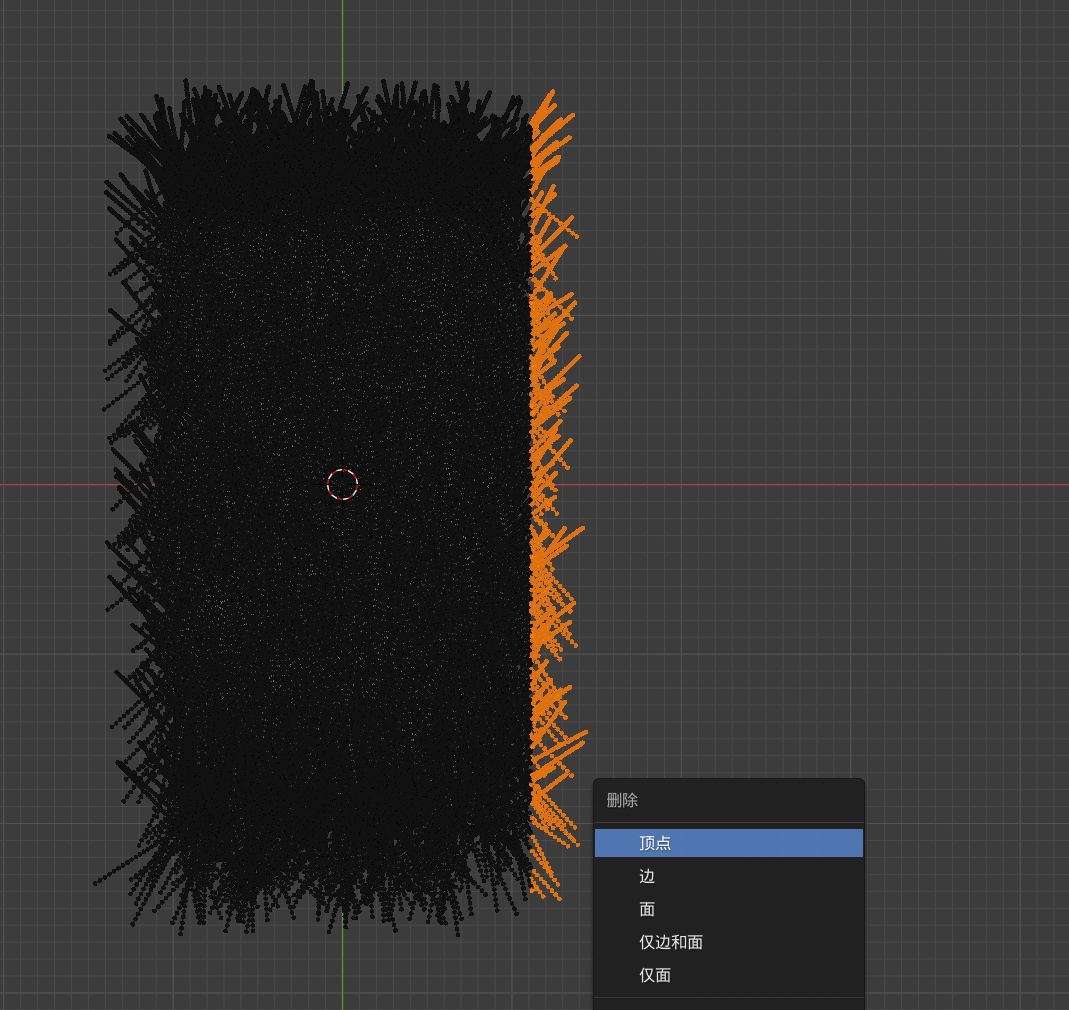

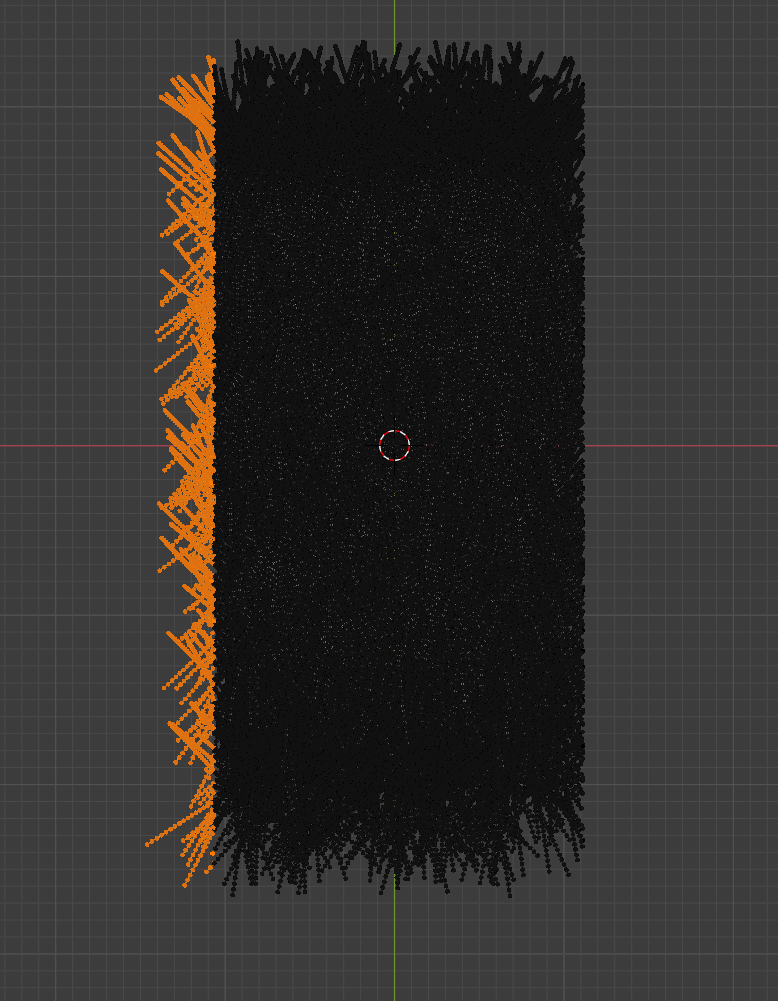

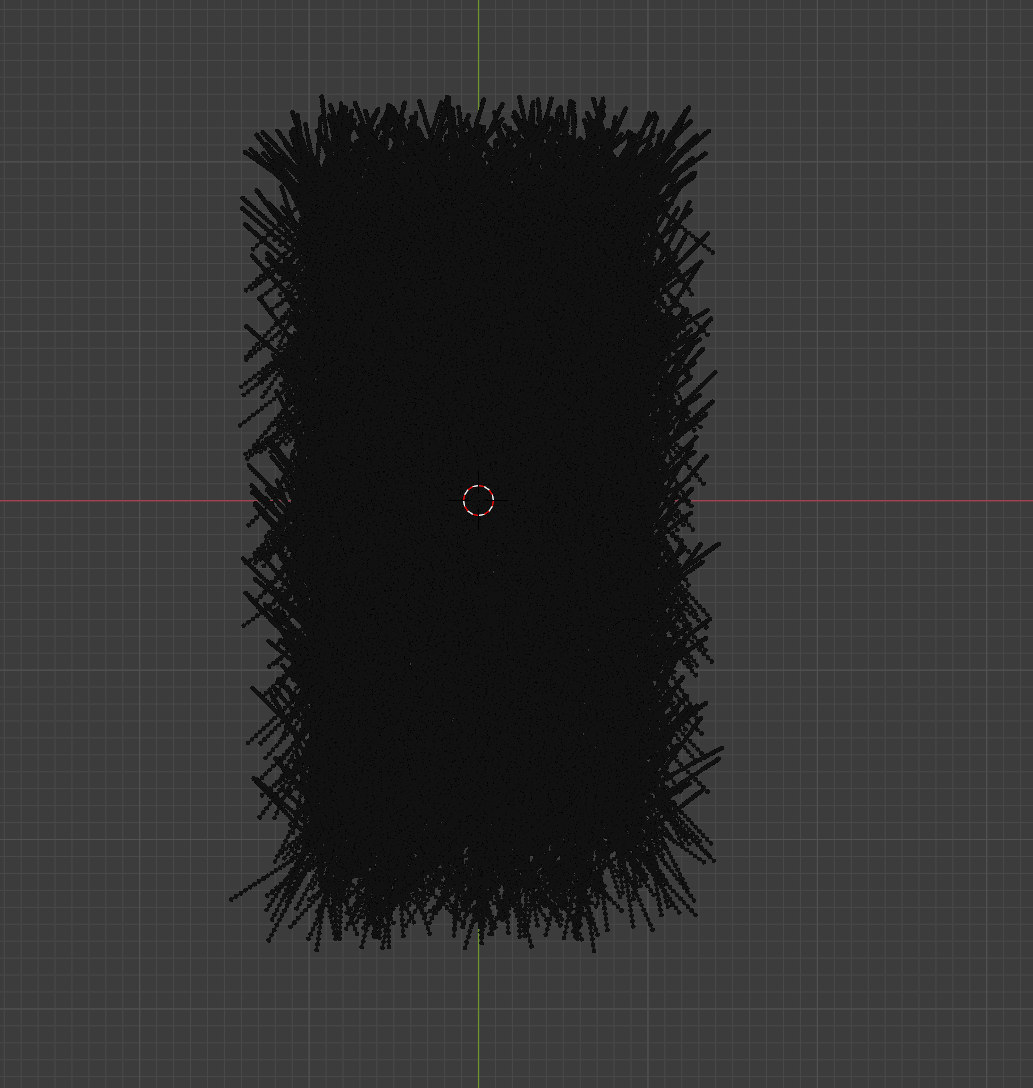

框选边缘按 X 删除点即可

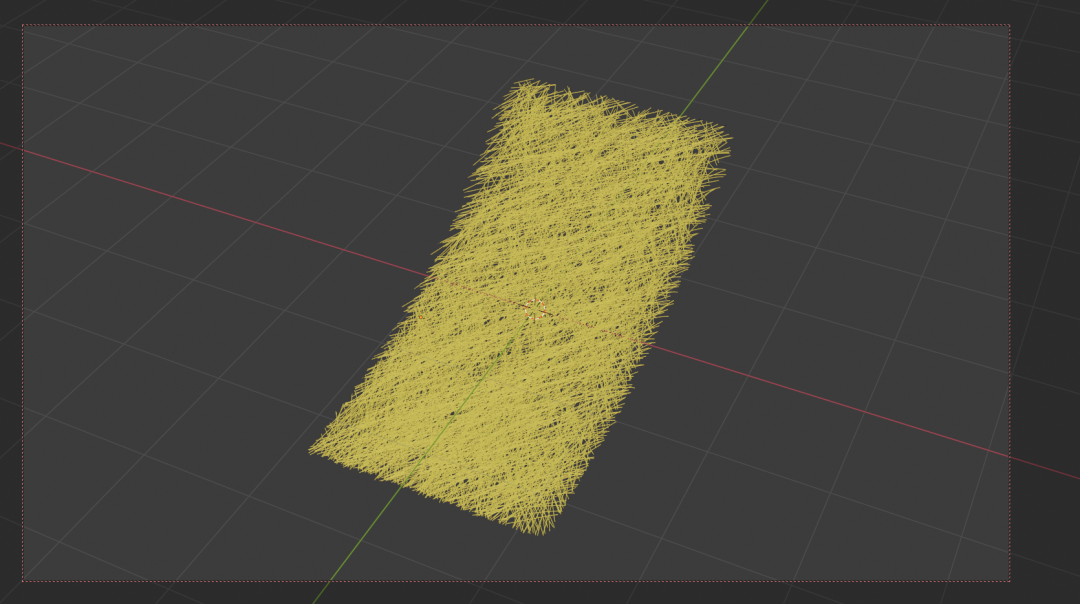

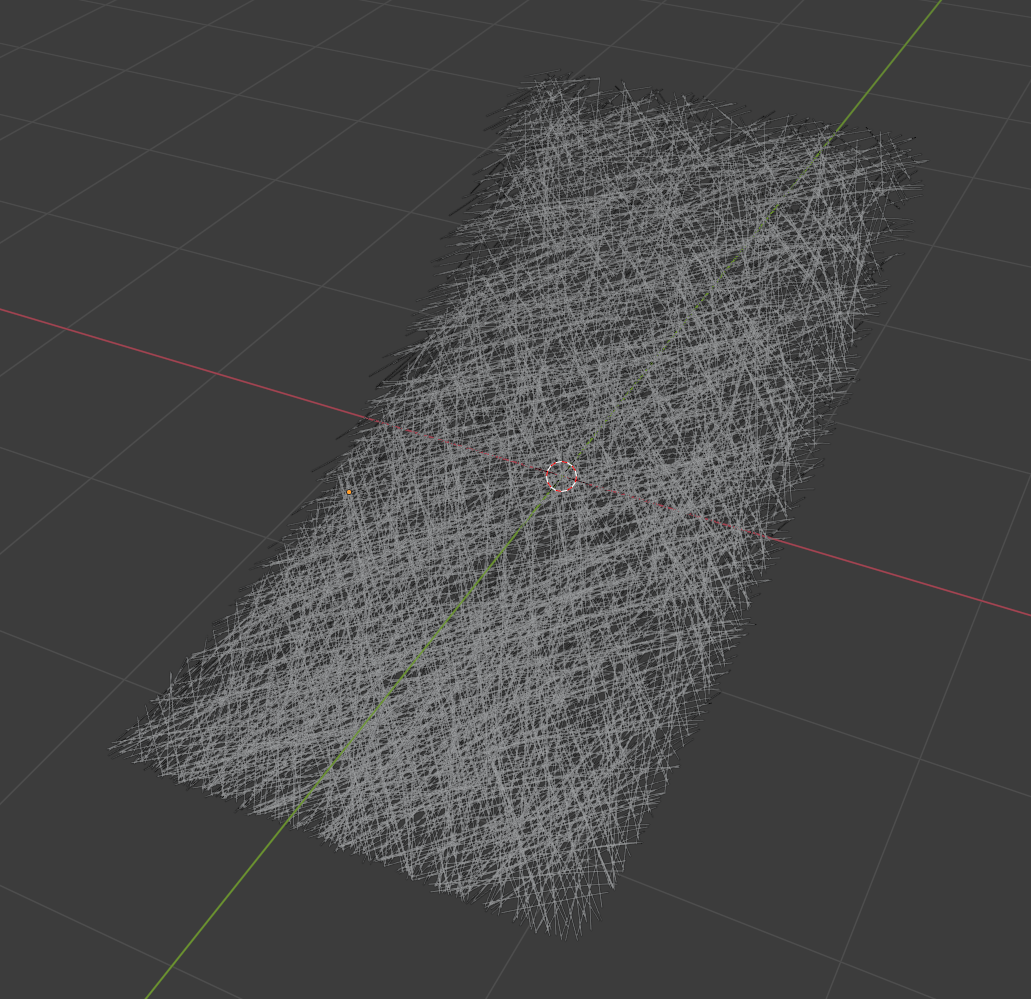

对四周进行修整之后便得到下图，便完成啦
2 材质添加

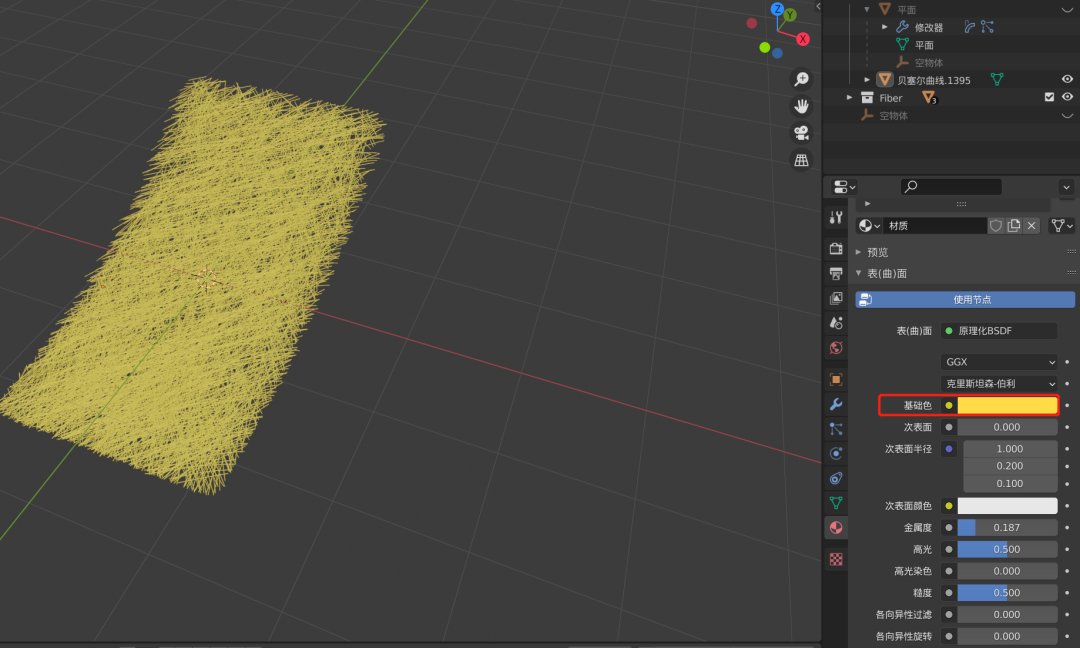

随便添加一个材质即可，新来的朋友请参考4
添加相机，选好角度，新朋友可以参考【Blender 科研绘图】案例 4 - 纳米阵列
3 渲染设置

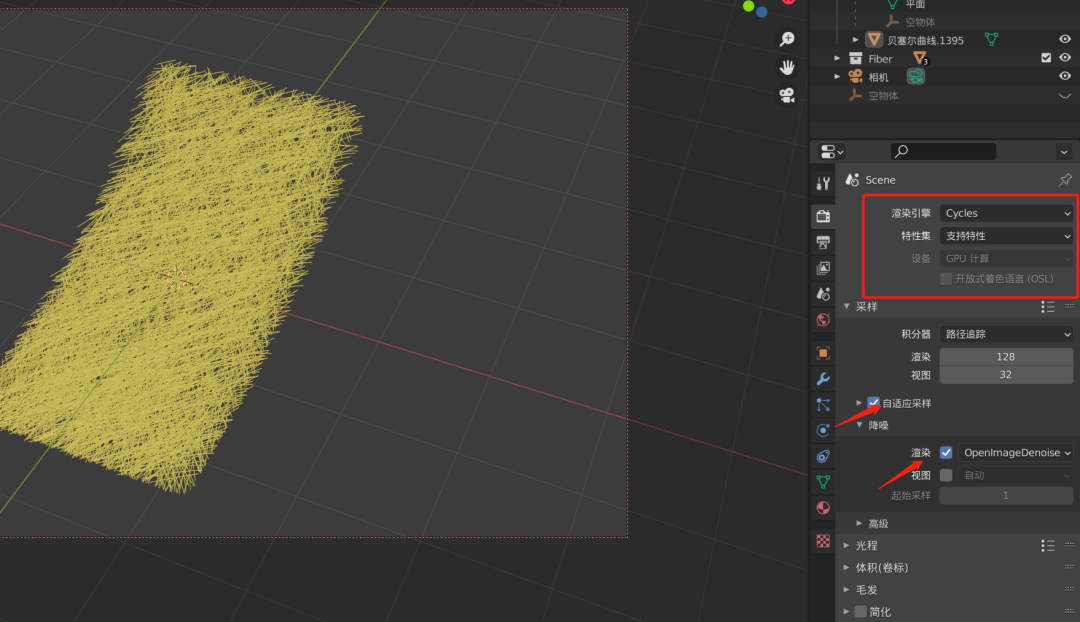

将渲染设置为 Cycles-GPU 渲染，打开自适应采样，勾选降噪

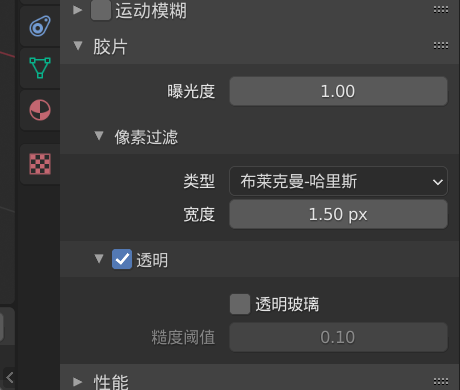

同样在下面勾选透明（新朋友请参考【Blender 科研绘图】案例 4 - 纳米阵列

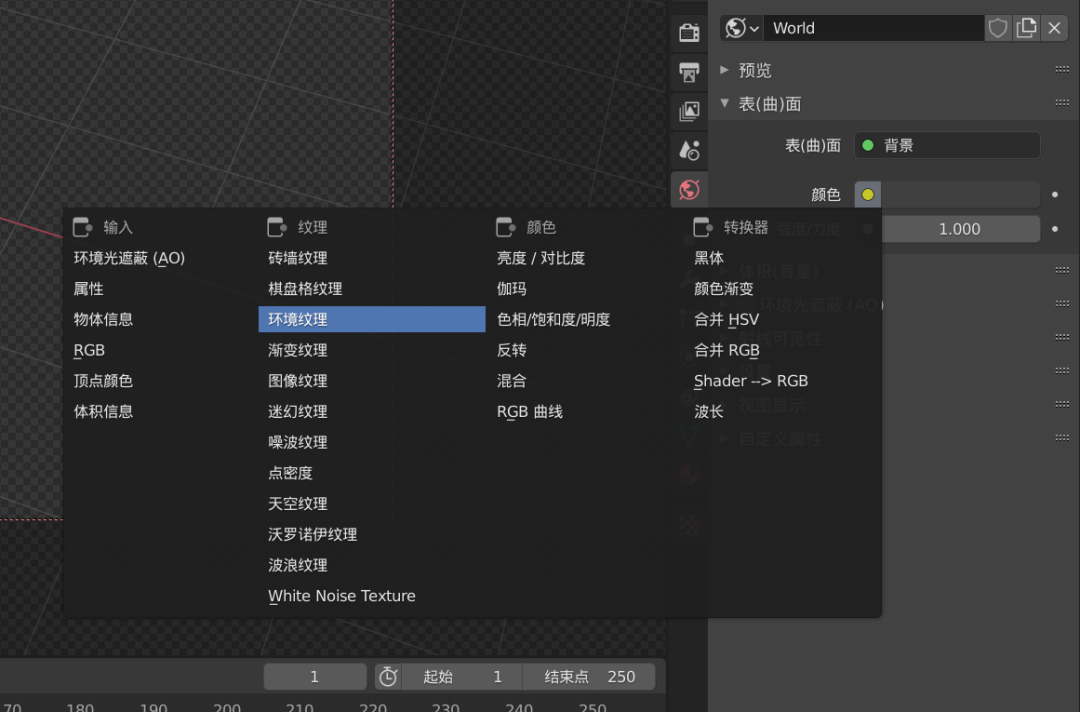

添加环境纹理 HDR，前几期也说过很多次啦，可自行查询

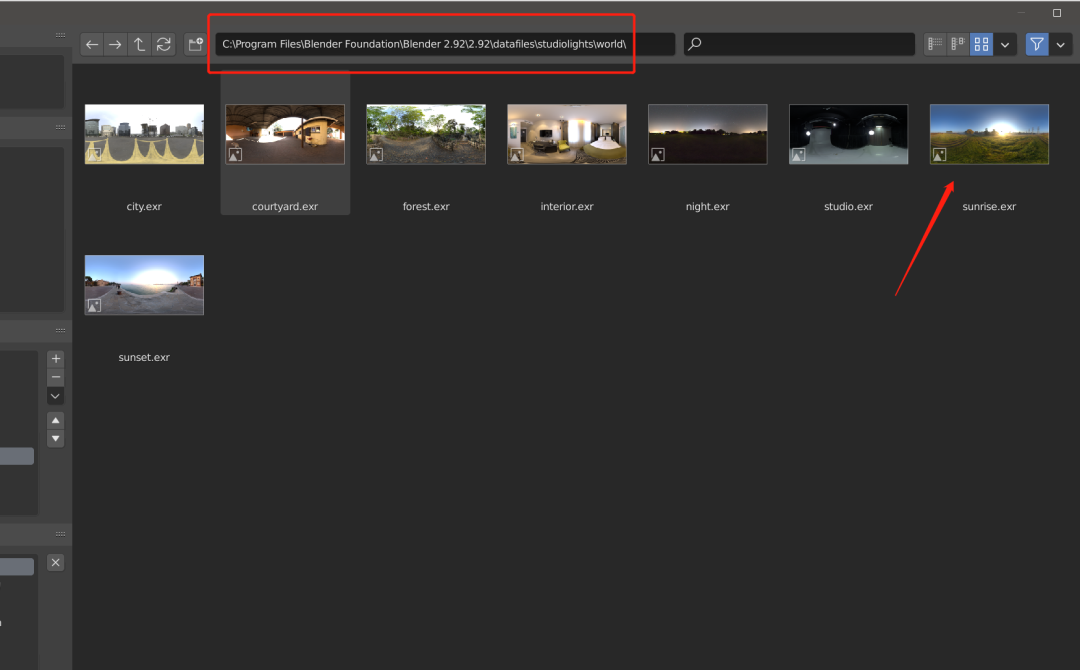

在 Blender 默认目录找到 HDR 文件，选择即可

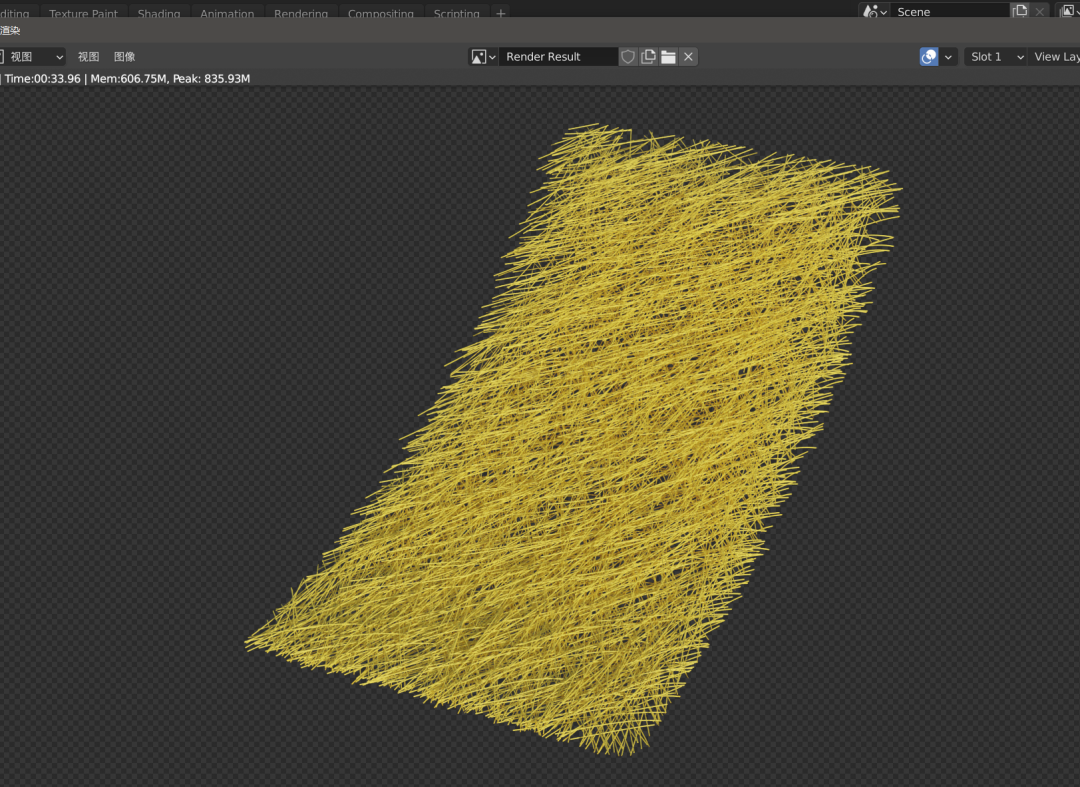

按 F12 进行渲染
