【Blender科研绘图】案例15-OLED器件#
0 前沿
嘿，朋友们。
这期给大家讲解**OLED 器件**建模及渲染
难度：⭐⭐（需要知道最基础的知识，已经了解如何移动、旋转、缩放模型）
发光材质 / 阵列修改器/ 添加文字 ****
你在制作过程中遇到任何问题欢迎加入我们的微信群，进行咨询，我们会及时反馈你的问题，来帮你制备出案例效果~（微信答疑群见底端，欢迎大家分享自己制备的渲染图）
1 建模过程

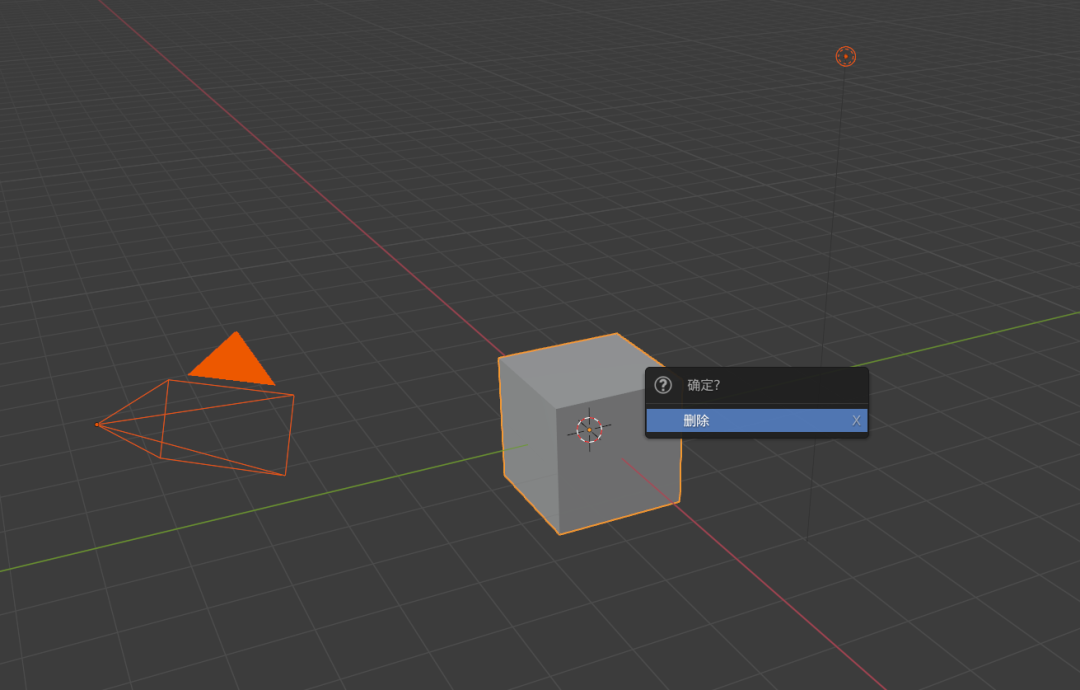

A 全选，X 删除所有物体

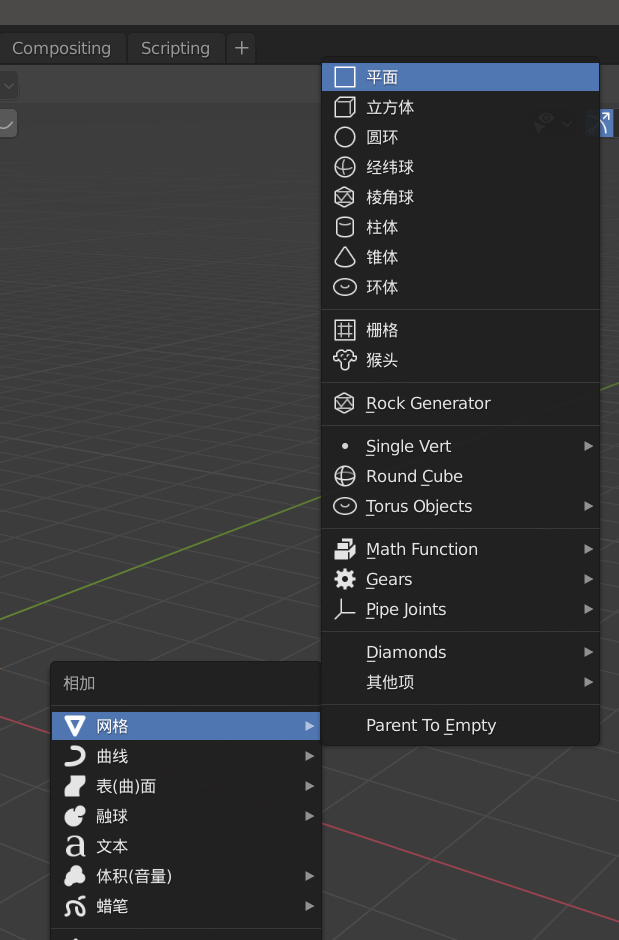

Shift+A 添加一个平面

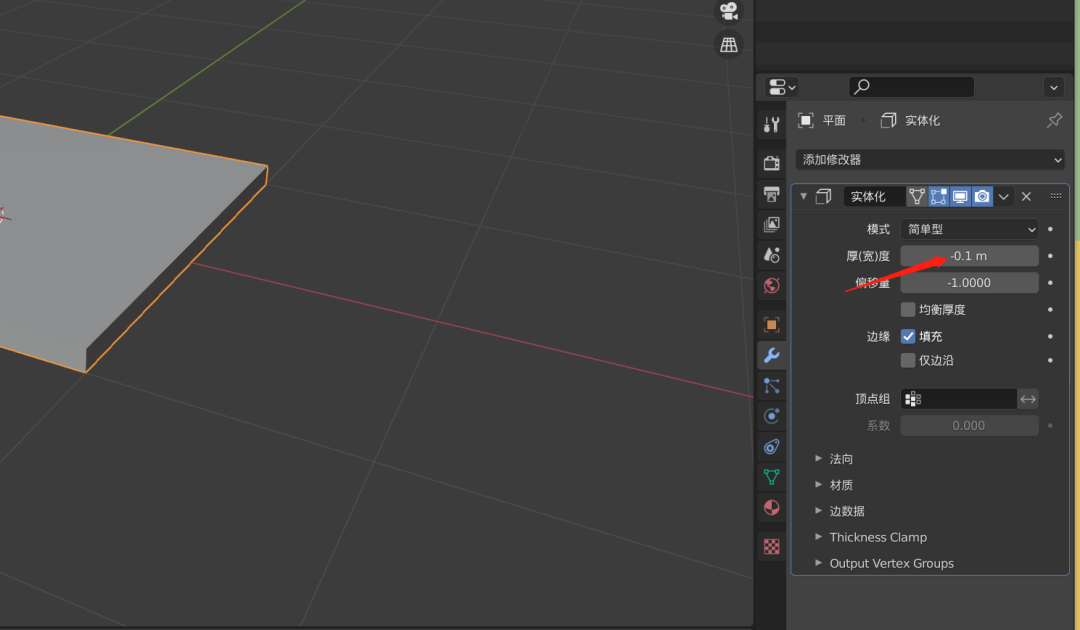

添加一个实体化，厚度-0.1 m,

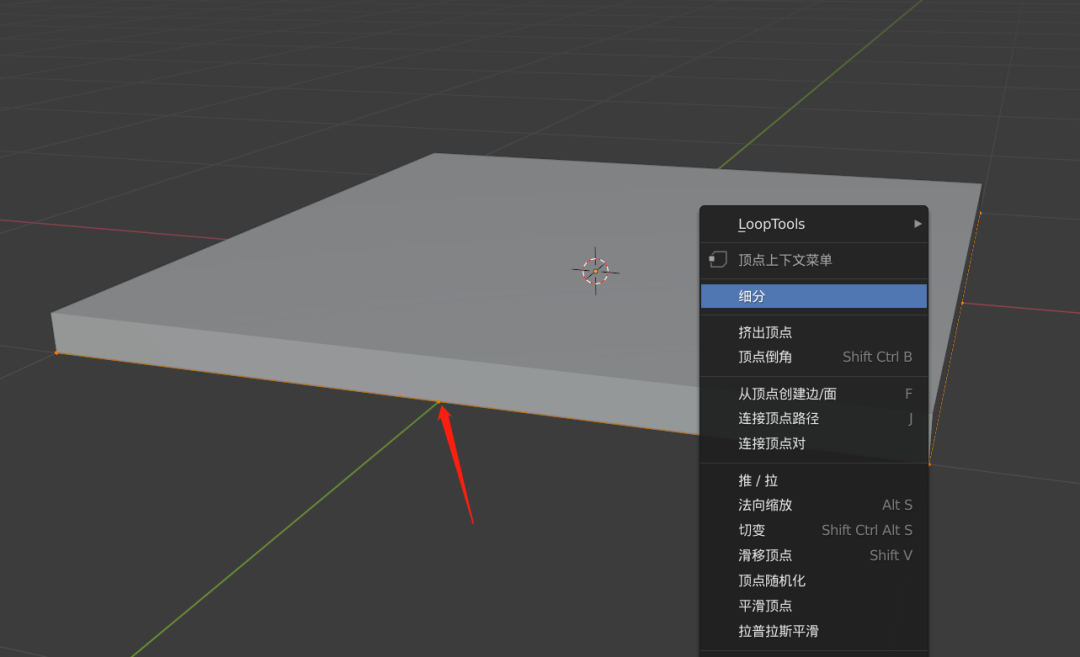

按 Tab 进入编辑模式，右键-细分

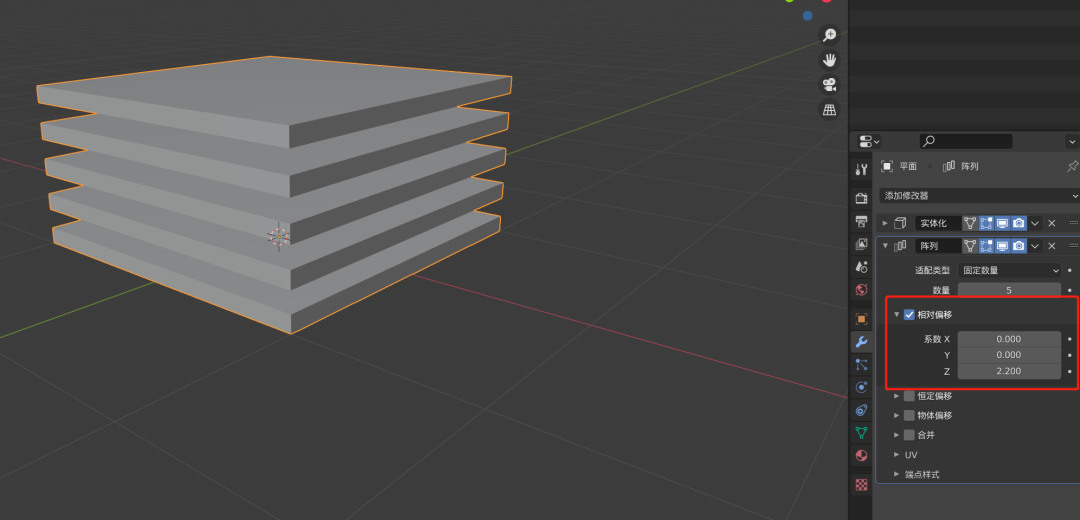

按 Tab 回到物体模式，添加阵列修改器，数量设置为 5，相对偏移设置为 Z 轴，数量设置为 2.2，完成之后**将两个修改器都进行应用**
再次按 Tab 进入编辑模式，选择在 Y 轴方向的一个点（见下图小黄点部分），然后按 Shift+S，将游标设置到选中项（如果 Shift+S 无法设置游标，可以右键模型 - 吸附 - 游标 -> 选中项也可以），即让游标到小黄点的位置

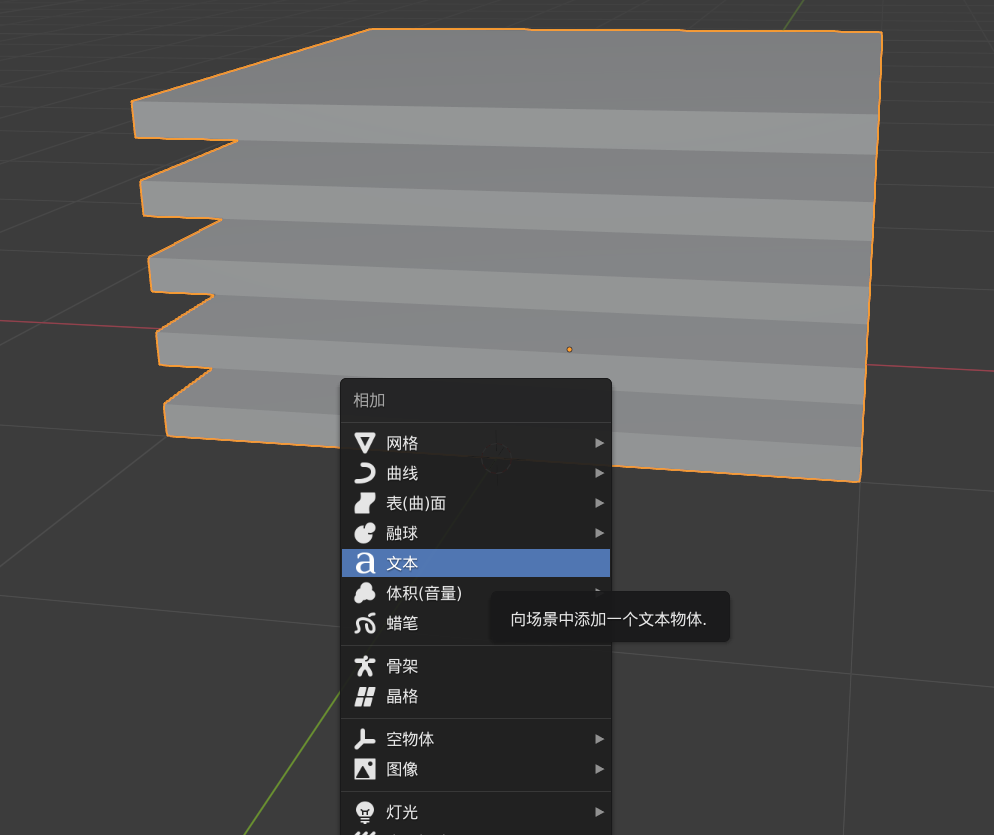

将游标设置好之后，按 Tab 回到物体模式，Shift+A 添加一个文本

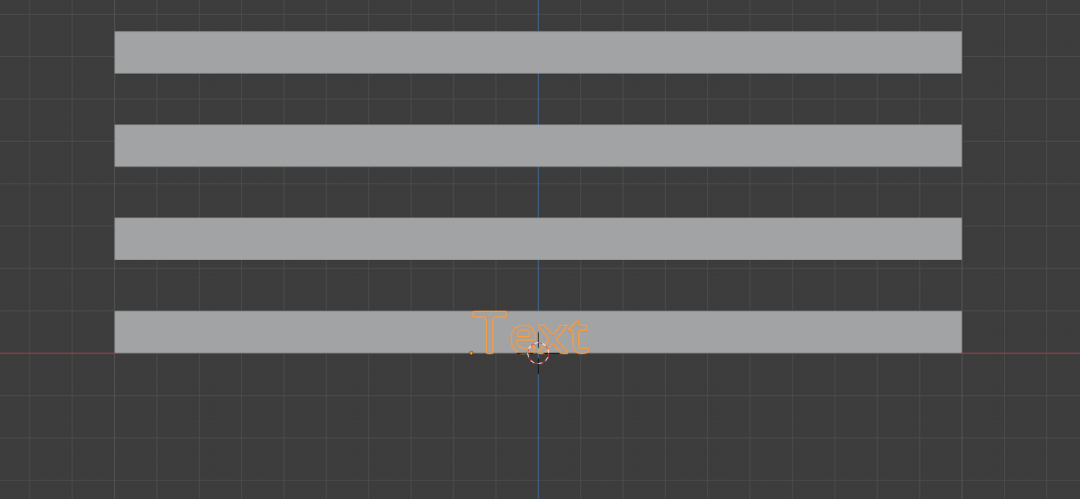

按‘~’进入前视图，按 S 将文本缩放，按 G，再按 X 将文本调整到中间的位置

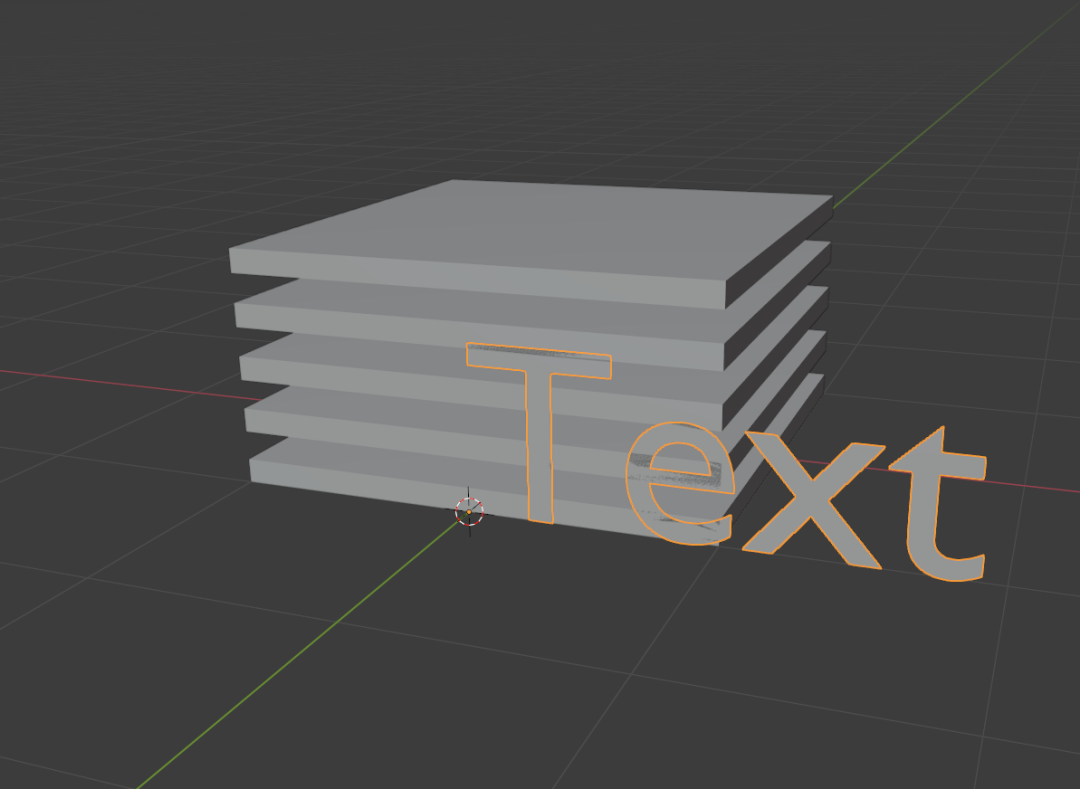

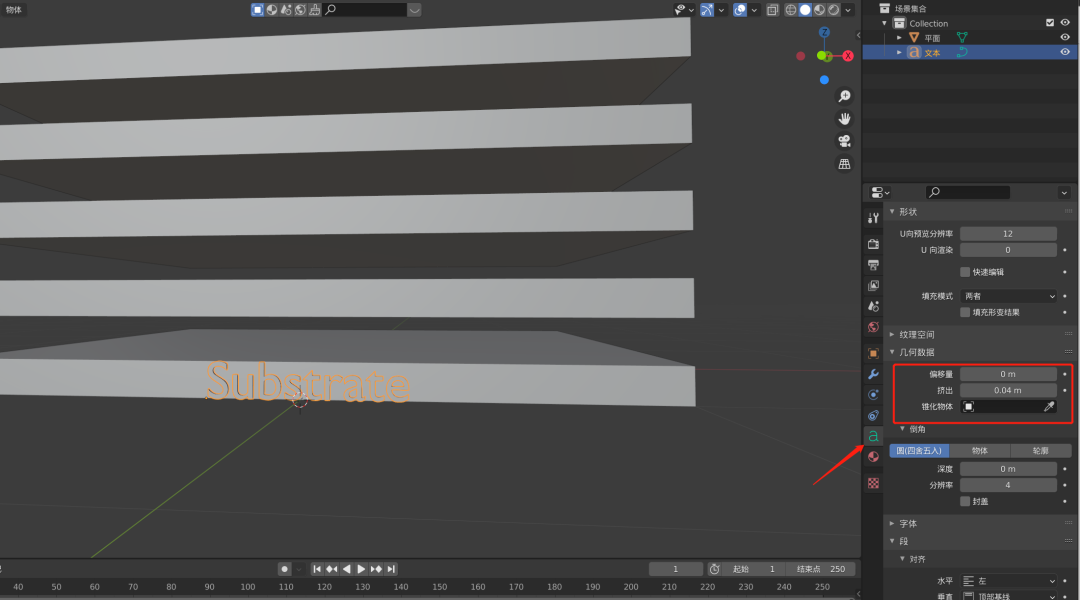

选择文本之后，按 Tab 进入编辑模式，这时候直接输入即可打出来对应的文字，然后将其几何数据中的挤出设置为 0.04 m，可以适当再调整一下文本的位置
Shift+D 复制，按 Z，将文本沿着 Z 轴复制到不同的位置，分别按 Tab 进入编辑模式，对其名字进行修改

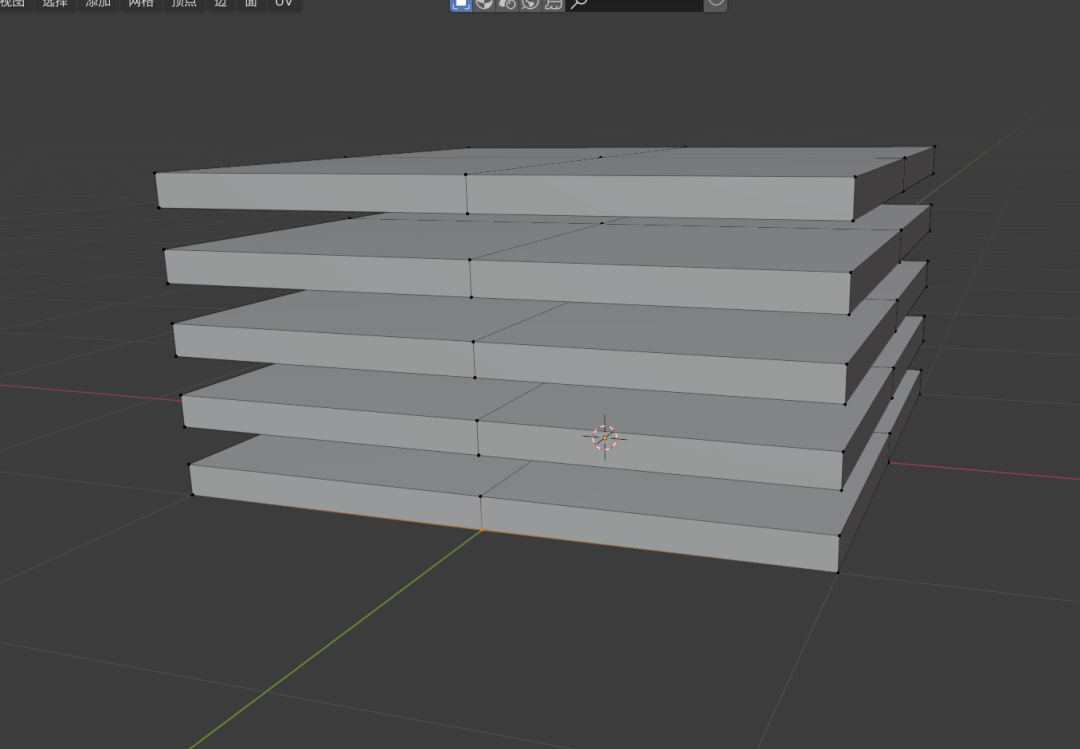

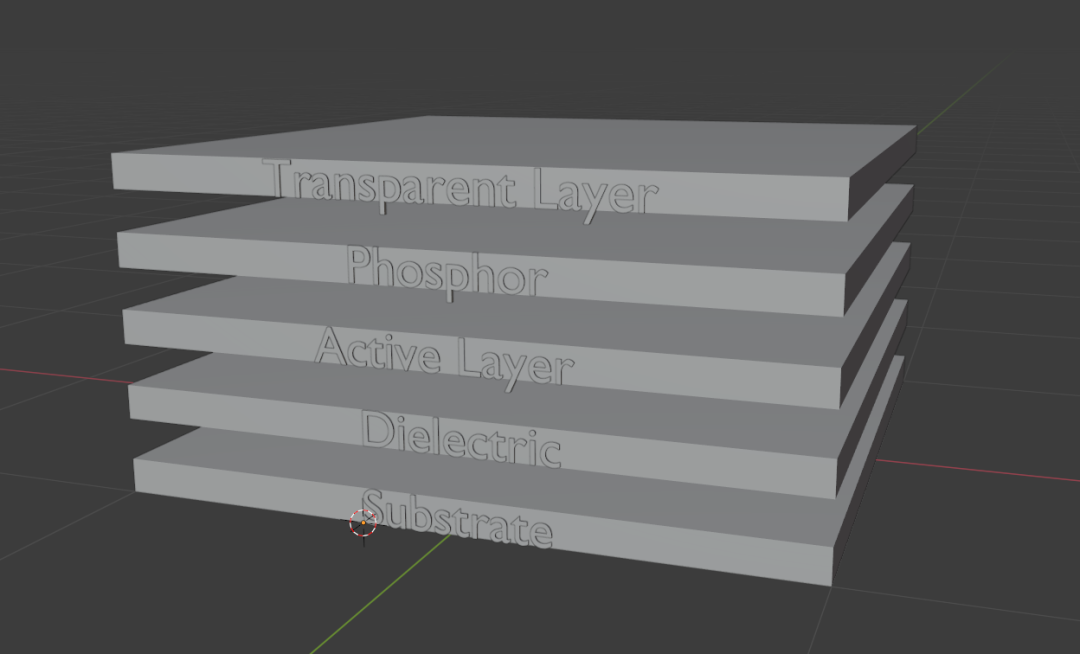

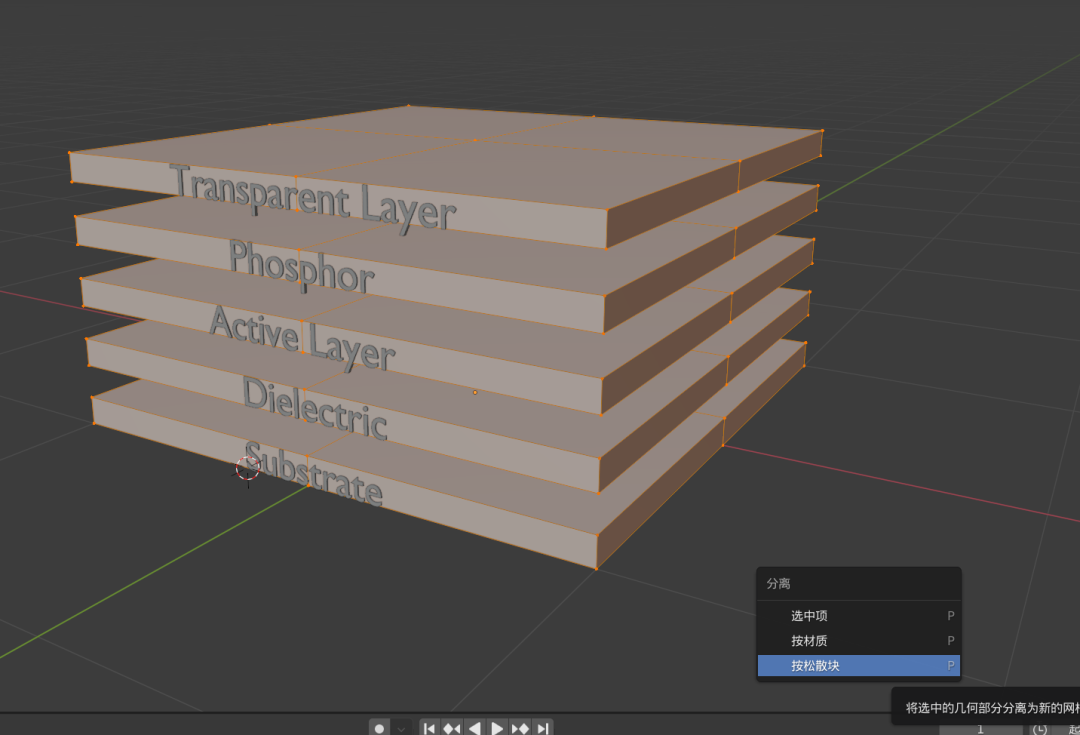

按 Tab 回到物体模式，选中平面，按 Tab 进入编辑模式，按 P 分离，选择按松散物块，模型即完成了
2 材质添加

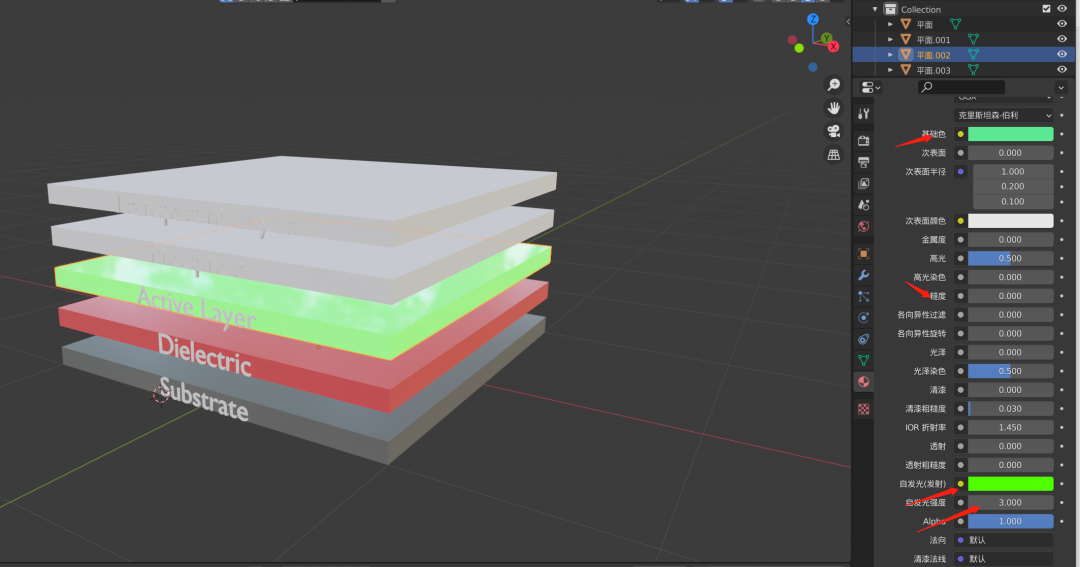

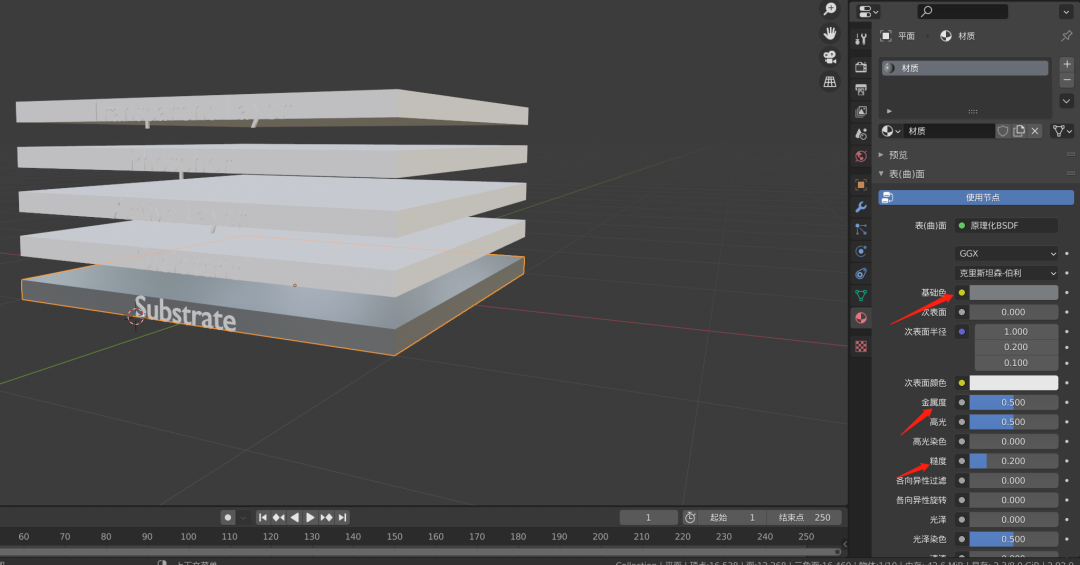

添加材质，给最下面的 Substrate 添加下图材质，提高一定金属度，降低粗糙度，新朋友可以参考【Blender 科研绘图】案例 4 - 纳米阵列，学习如何添加材质

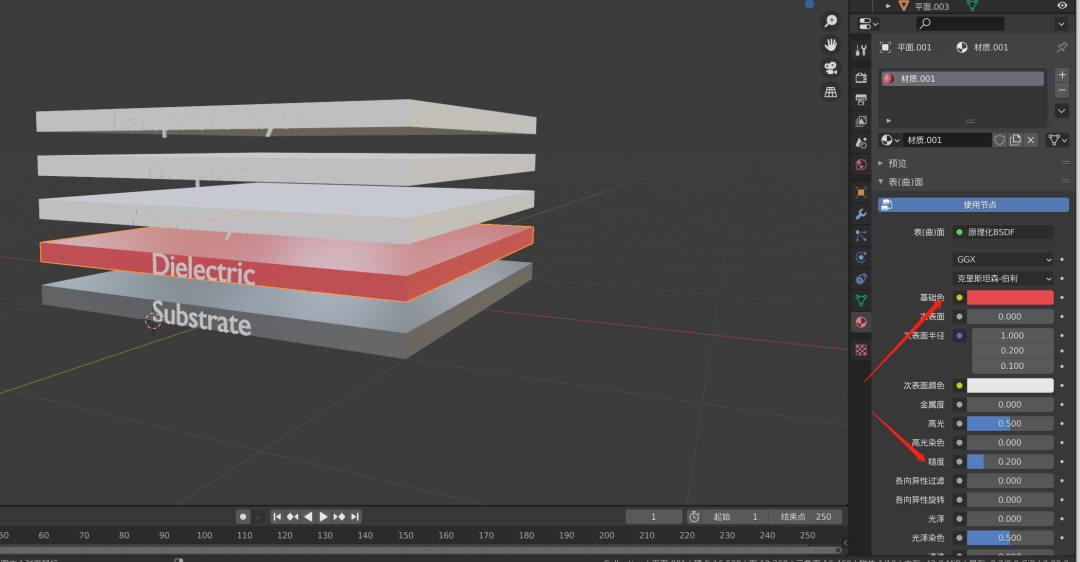

Dielectric 层给一个红色，粗糙度给 0.2，这里其实可以将高光降为 0 效果可能会更好（因为我们一会要添加发光材质，如果这些模型有高光可能会导致光纤乱反射）
给 Active Layer 层添加一个基础色，降低粗糙度，将自发光设置为自己想要的颜色，自发光强度可以设置为 3

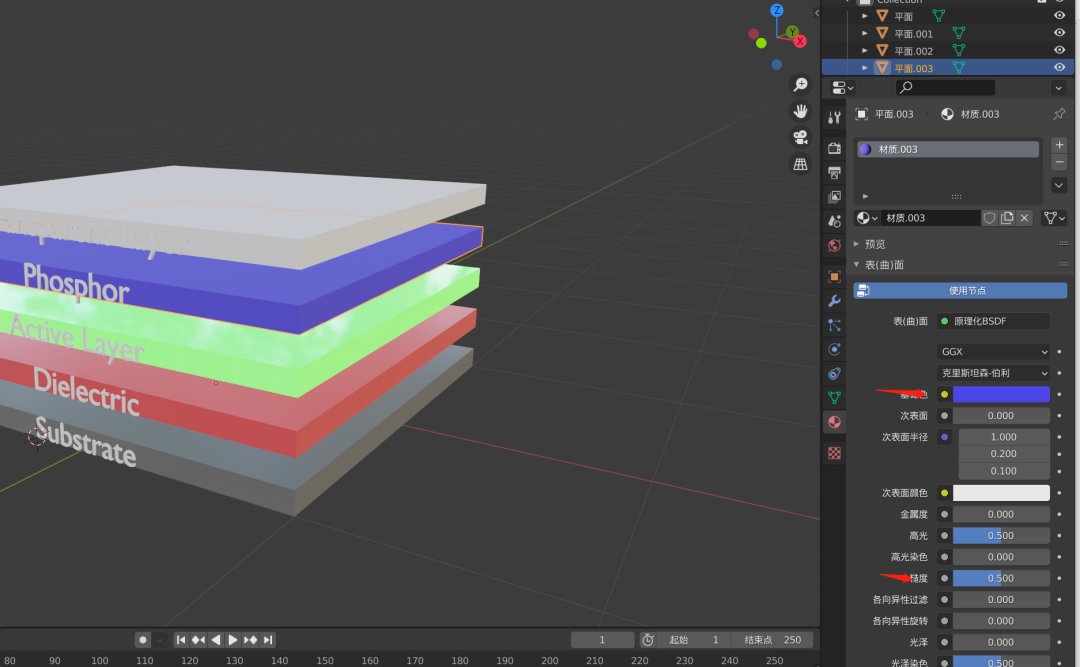

Phosphor 层 添加一个蓝色
最后是顶部的 Transparent Layer, 给其降低粗糙度，将透射设置为 1.0

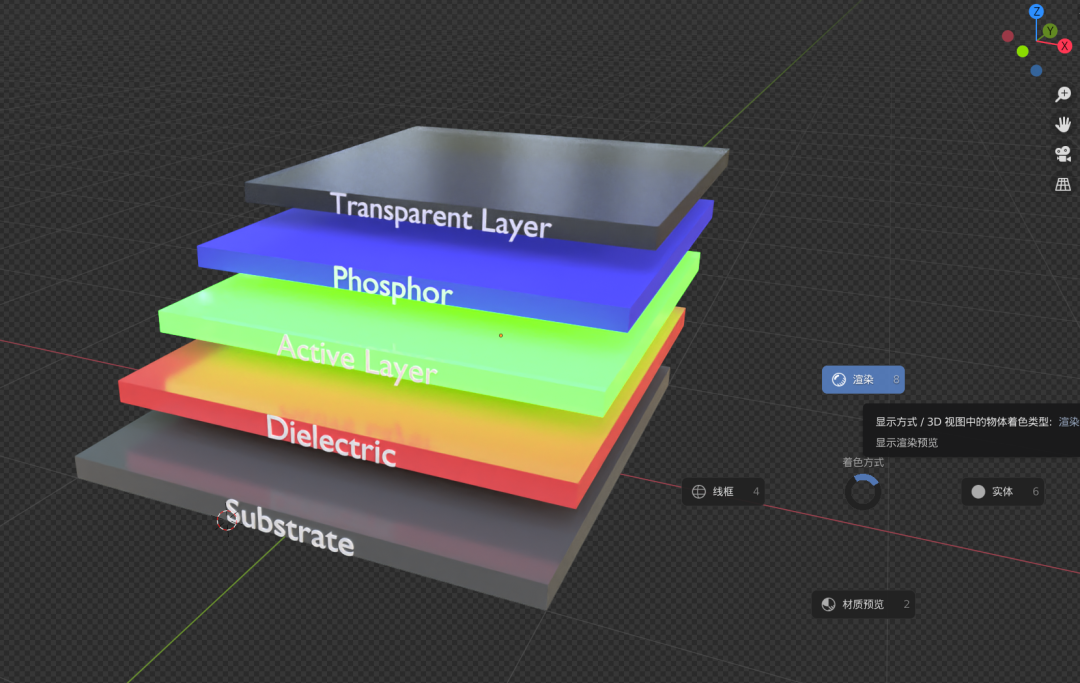

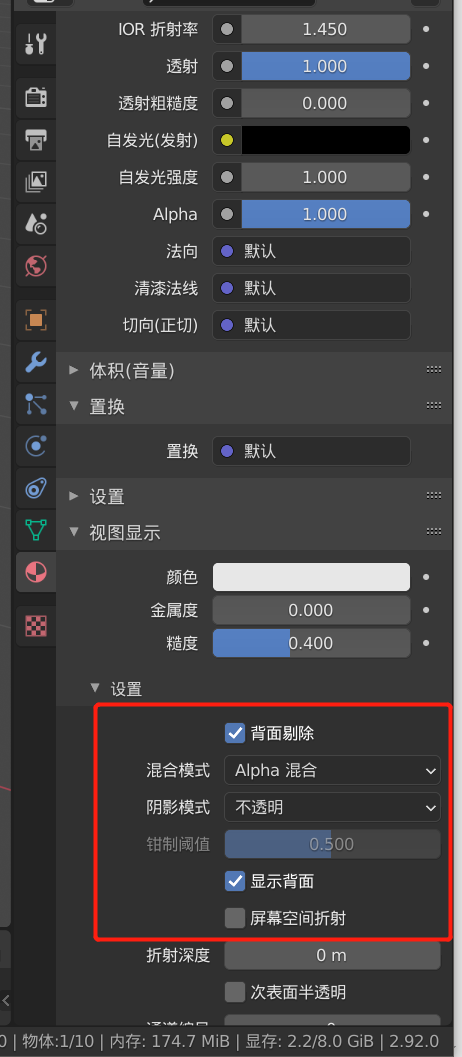

同时将视图显示中勾选背部剔除，Alpha 混合

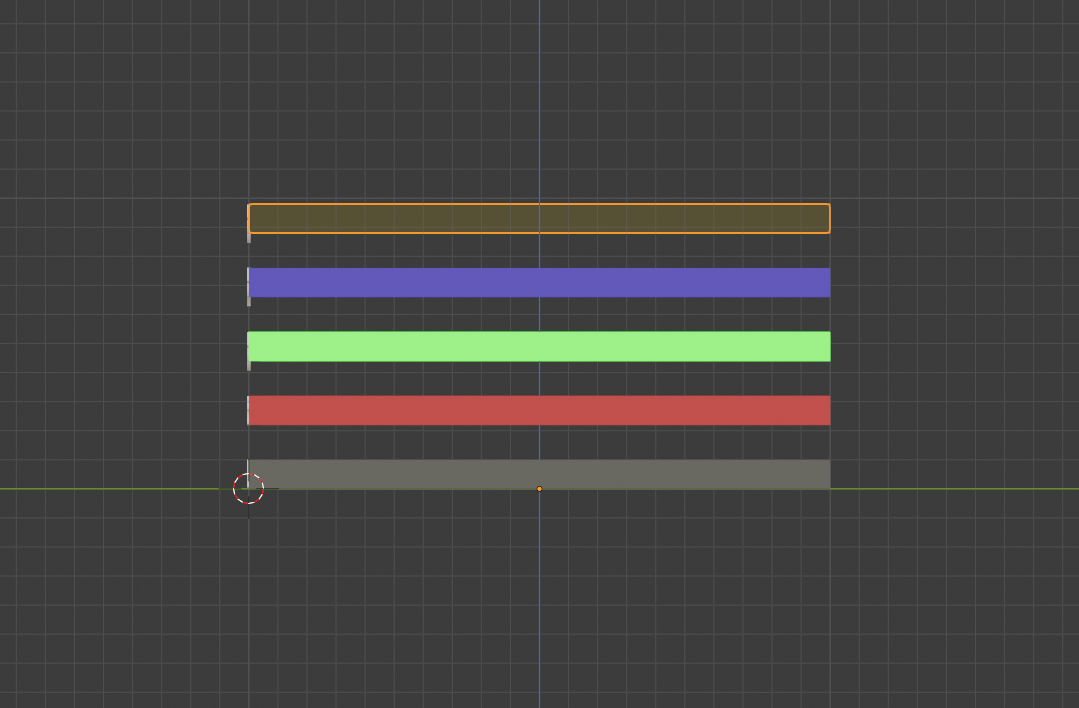

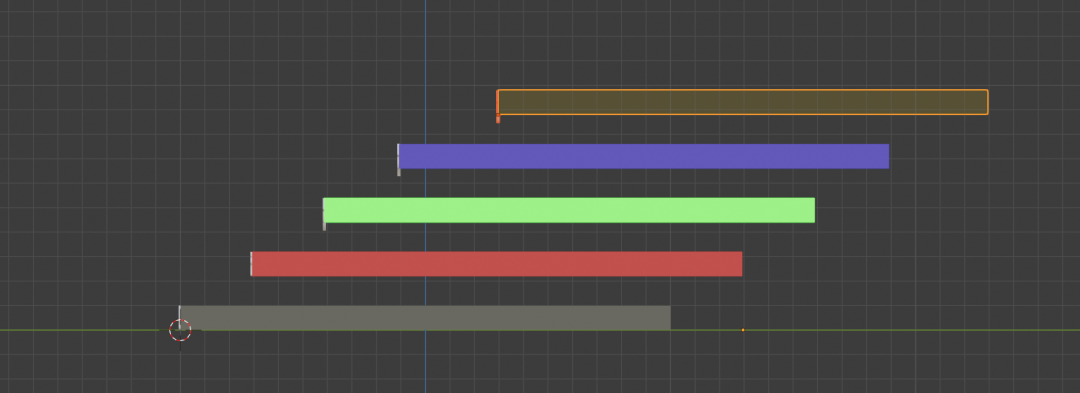

完成前面操作后，按‘~’进入右视图或者左视图，分别框选每一层的文字和长方体，将其向右拖动（可以看下面两图操作）
3 渲染设置

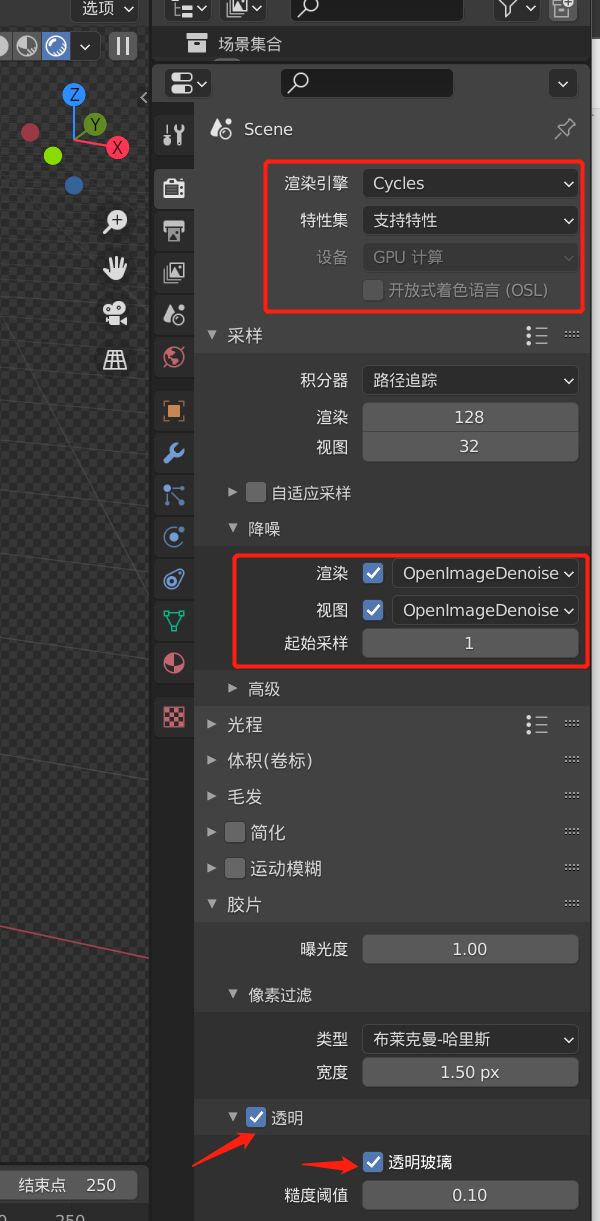

渲染设置使用 Cycles-GPU 计算，勾选降噪，在胶片中选择透明-透明玻璃
按 Z 进入渲染

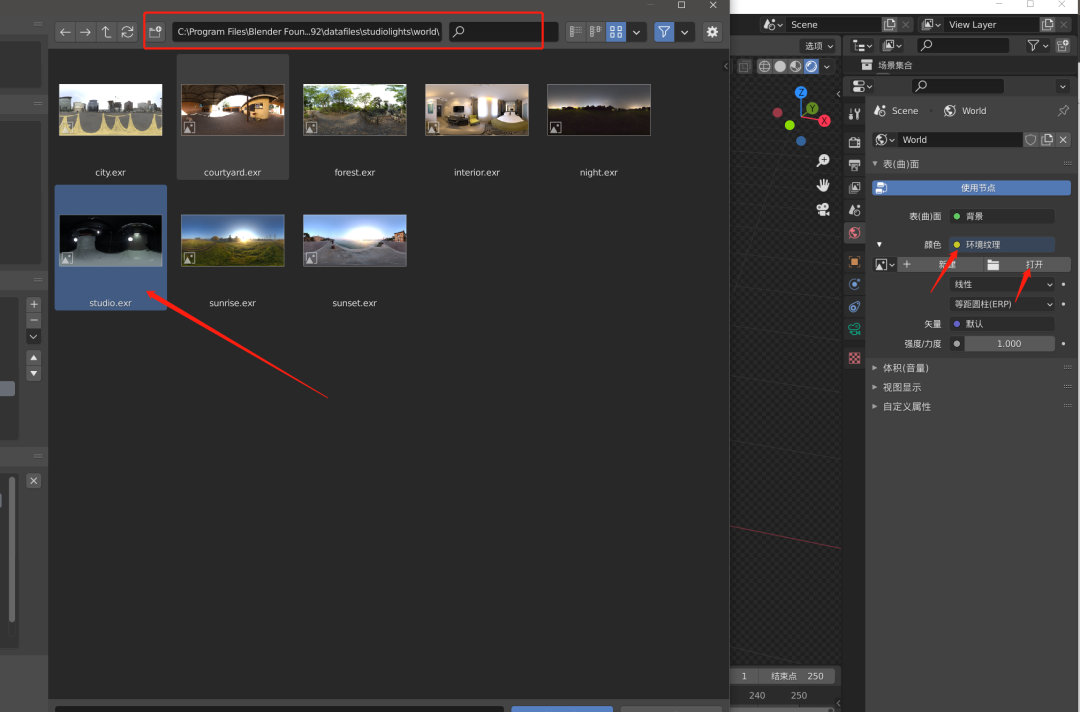

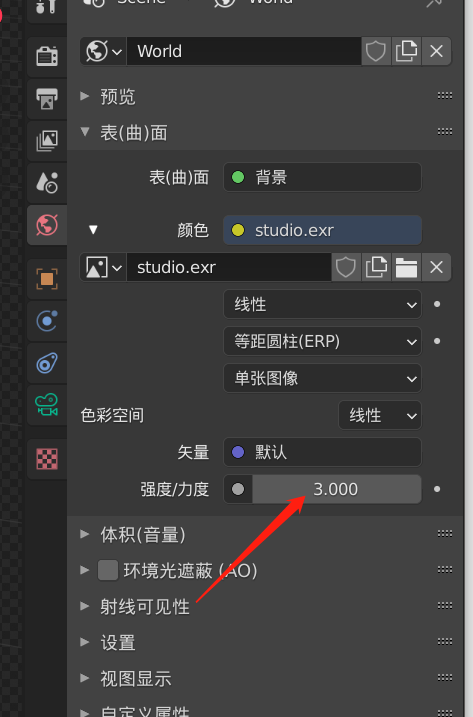

在颜色中选择环境纹理-打开 Blender 自带的 HDR 贴图
将贴图强度设置为 3.0

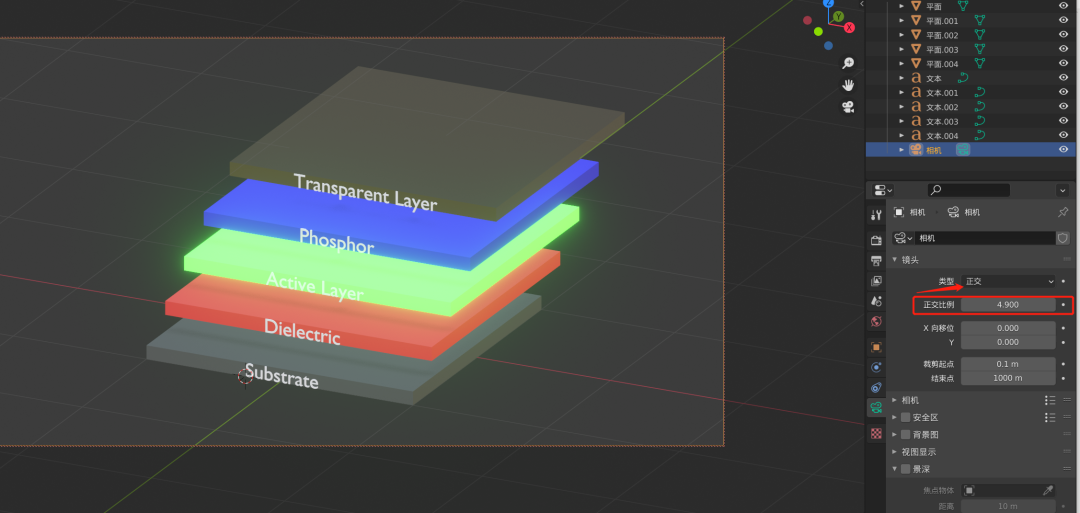

添加相机，设置角度
在相机选项中将镜头-类型中设置为正交，这里正交比例可以调整渲染的区域范围

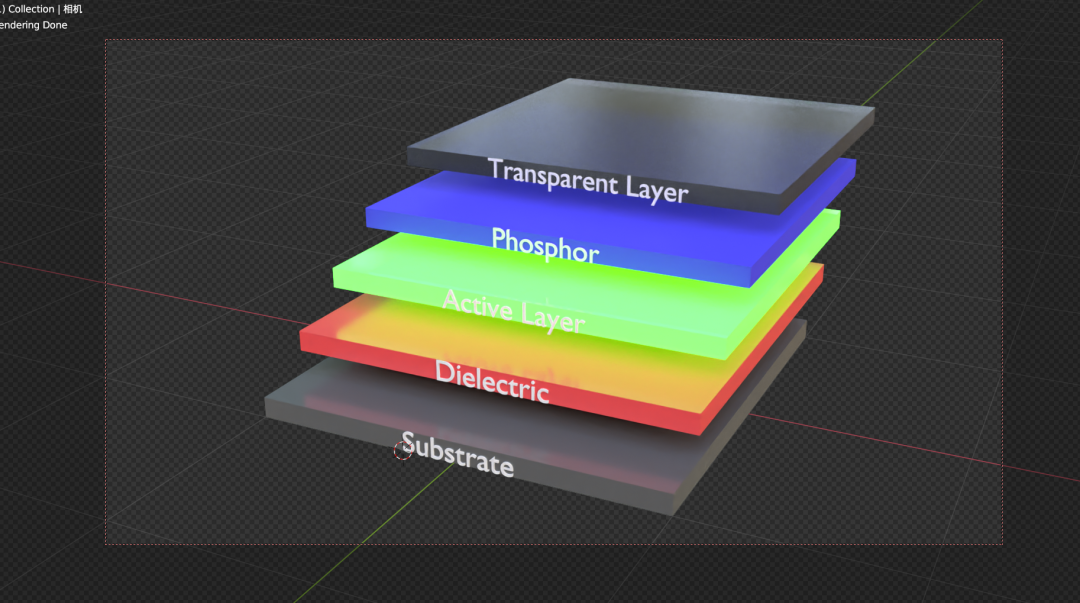

F12 进行渲染
