【Blender科研绘图】案例9-柔性太阳能电池板#
0 前沿
嘿，朋友们。
这期给大家讲解如何制作**平面及柔性太阳能电池板**
难度：⭐⭐⭐⭐（需要知道最基础的知识，已经了解如何移动、旋转、缩放模型，如何设置摄像机 / 如何添加材质，如果有朋友们不太熟悉建议查看之前的教程）【Blender 科研绘图】案例 4 - 纳米阵列
HDR 环境打光 / 简易形变修改器/ 图像纹理******/ 节点 **
同时欢迎关注我们的科研知识分享公众号：萤火科研
你在制作过程中遇到任何问题欢迎加入我们的微信群，进行咨询，我们会及时反馈你的问题，来帮你制备出案例效果~（微信答疑群见底端，欢迎大家分享自己制备的渲染图）
1 平面太阳能电池板制作过程
我们使用的 Blender 最新版本 2.92(以后我们的教程会坚持使用最新版本的 Blender)

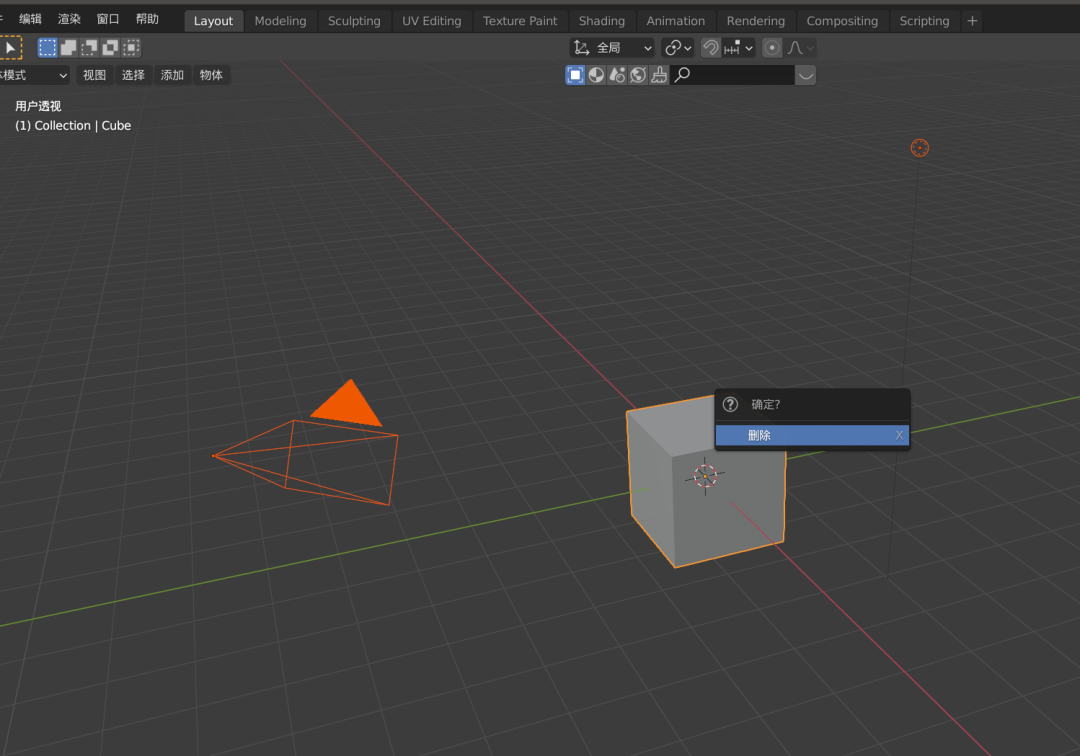

首先我们新建好一个文档，按 A 选择所有物体，然后按 X 快捷键进行删除

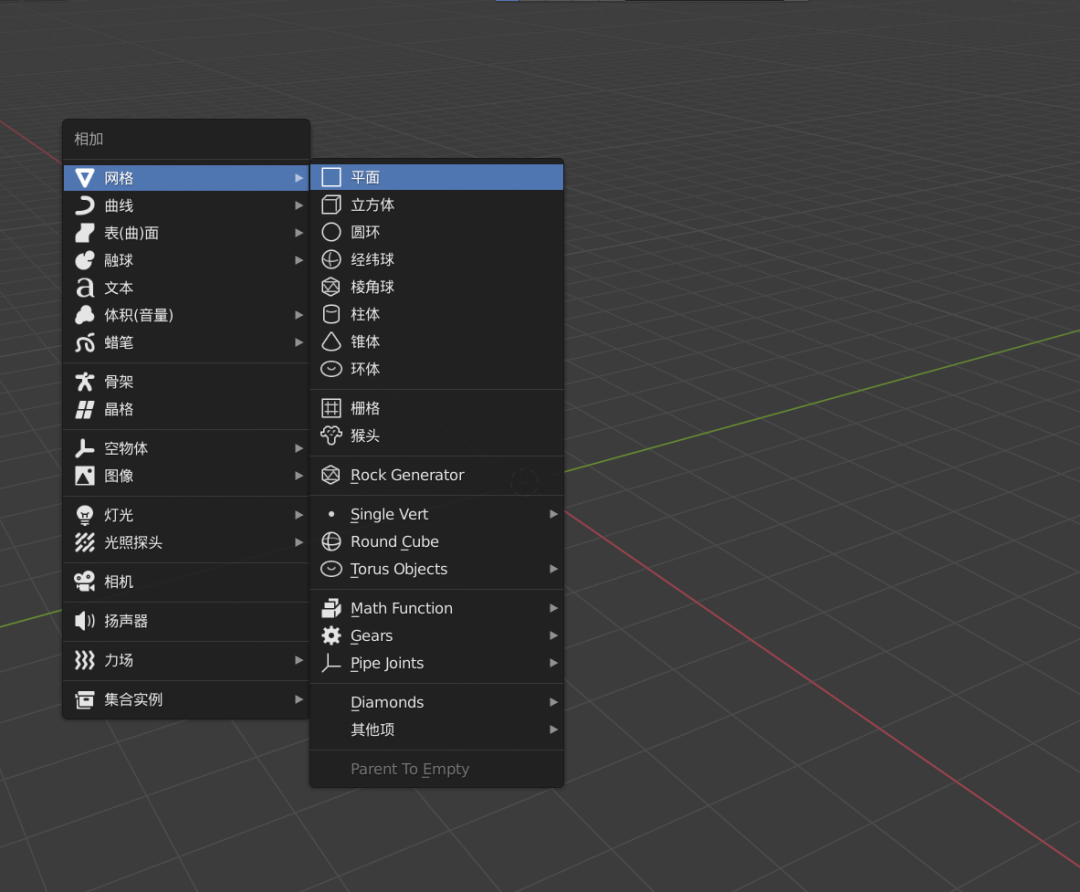

Shift+A 添加一个平面

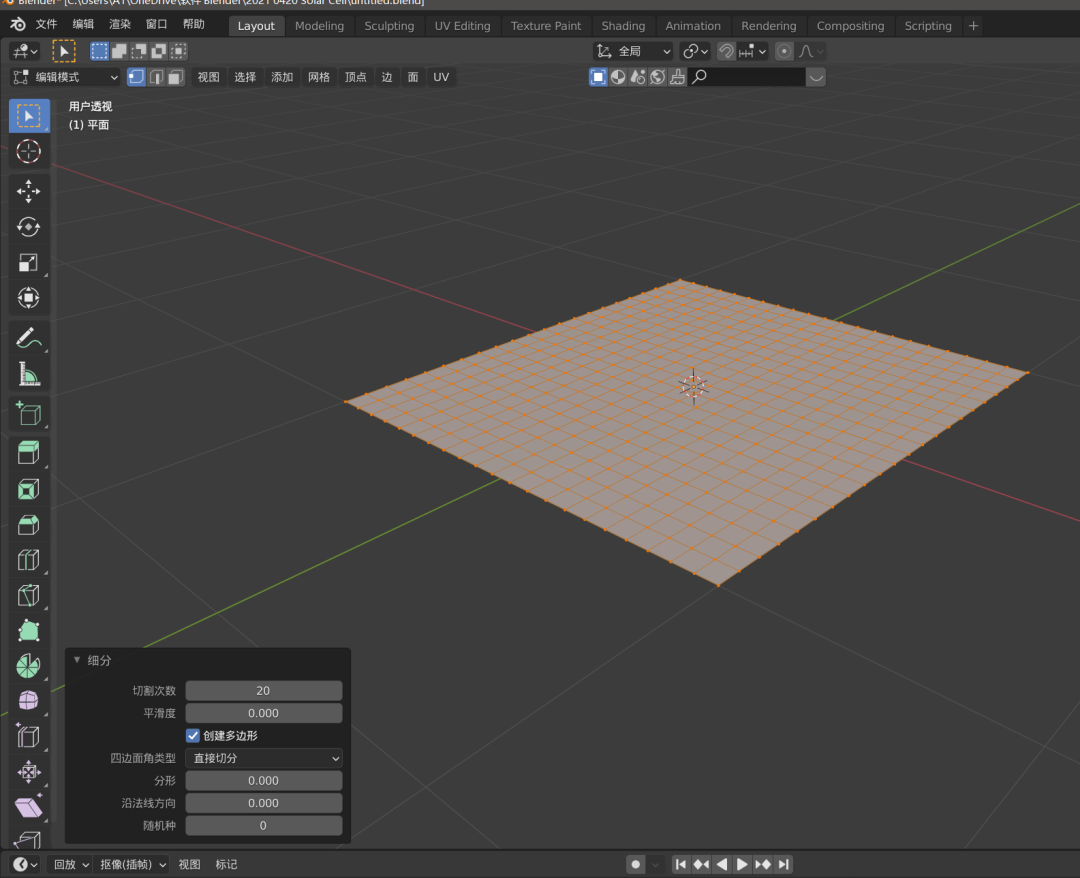

按 Tab 进入编辑模式，右键-细分-切割次数设置为 20

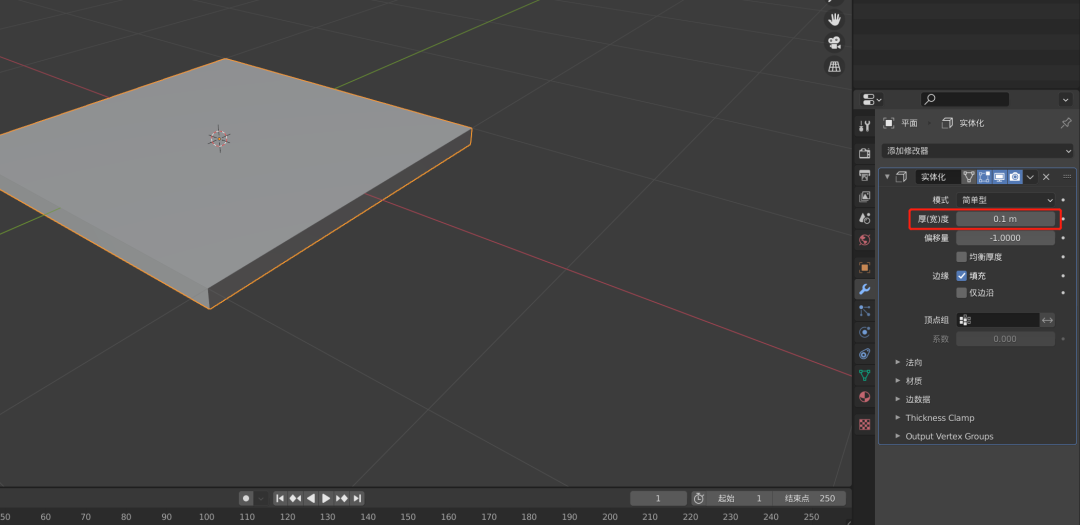

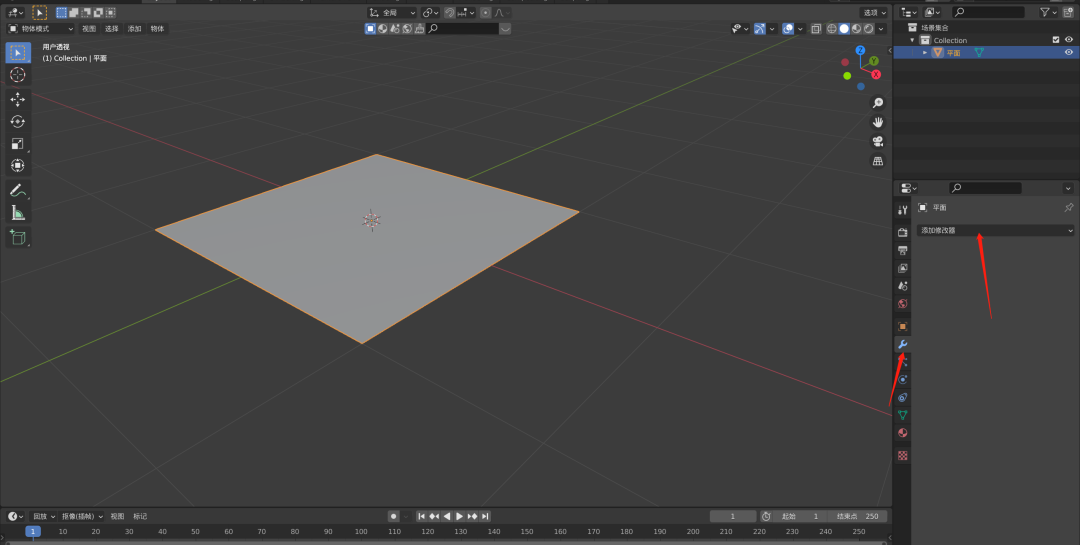

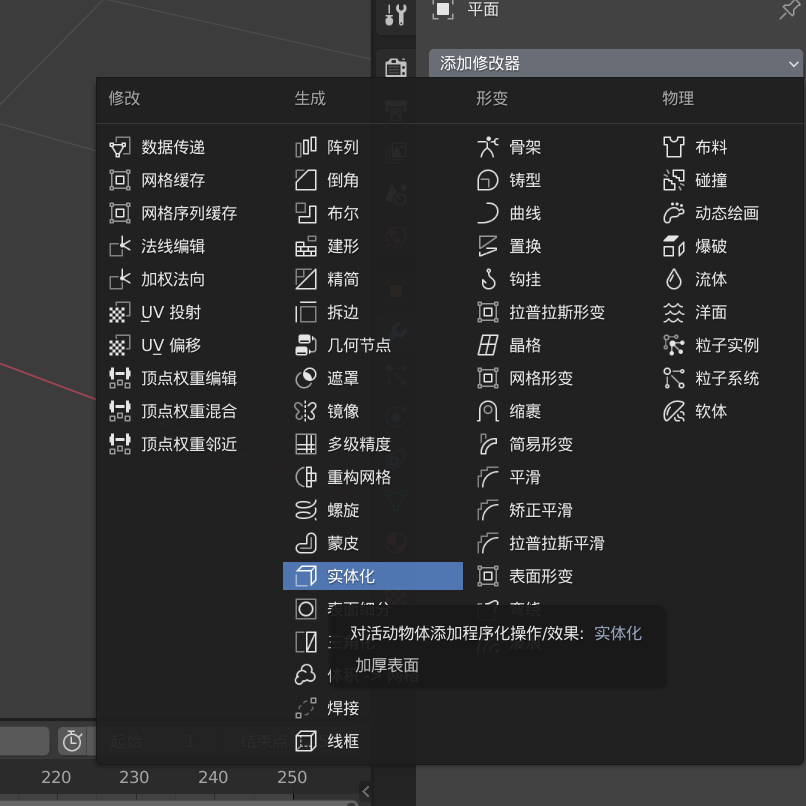

再按一次 Tab 退出编辑模式，进入物体模式，我们想要给这个平面增加厚度，所以我们添加一个实体化修改器
将厚度设置为 0.1 m（自己想法设置厚度就好，不用和我完全一样）

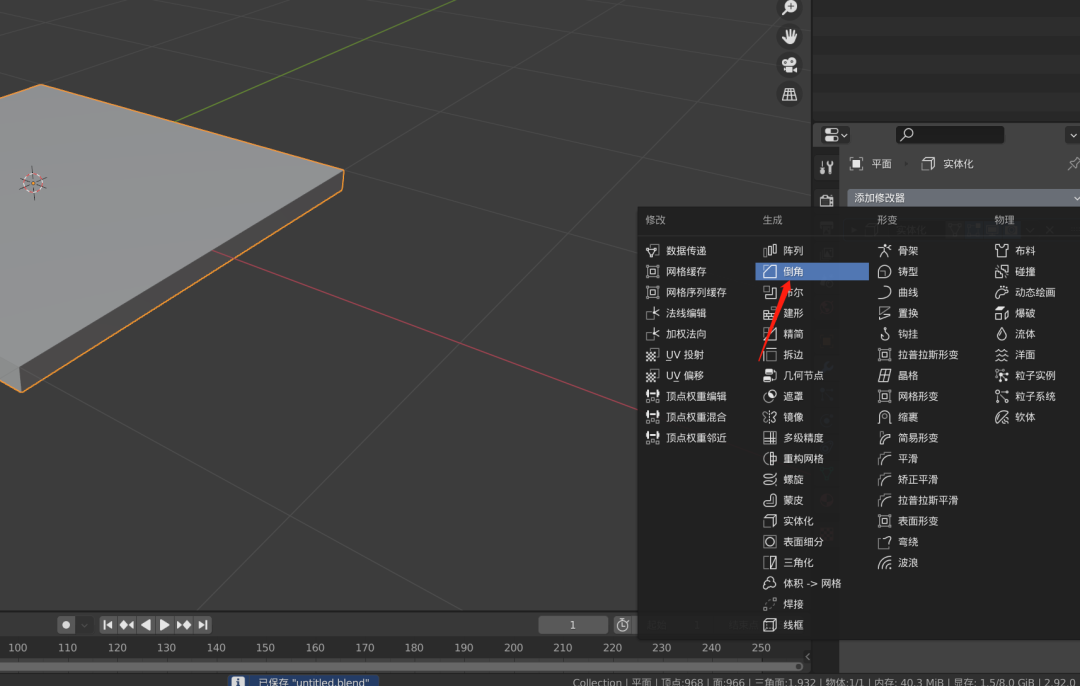

现在模型变角太直，我们想让它圆滑一点，所以我们添加一个倒角修改器

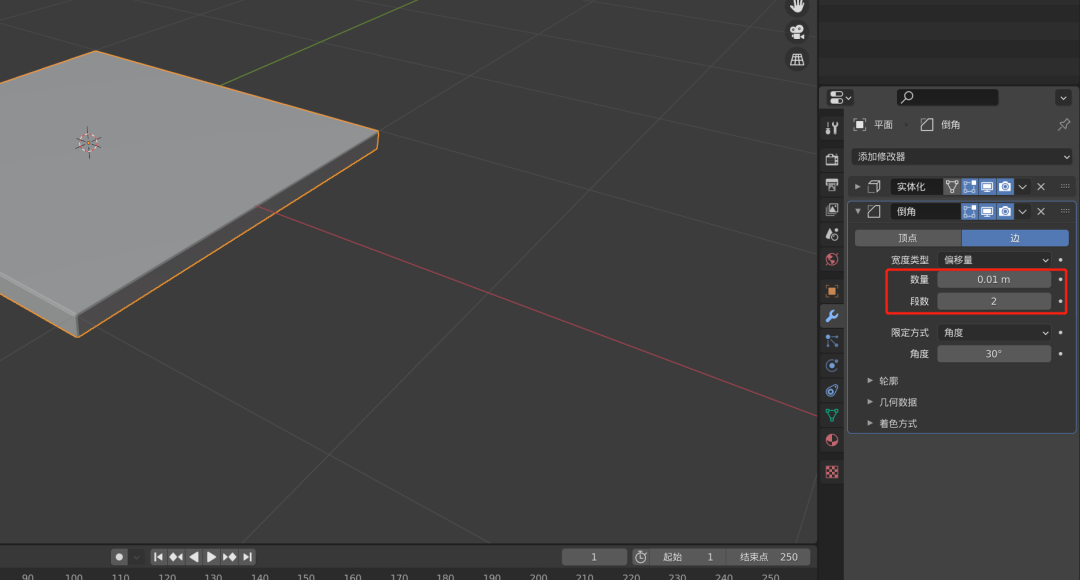

将倒角修改器的数量设置为 0.01 m, 段数设置为 2

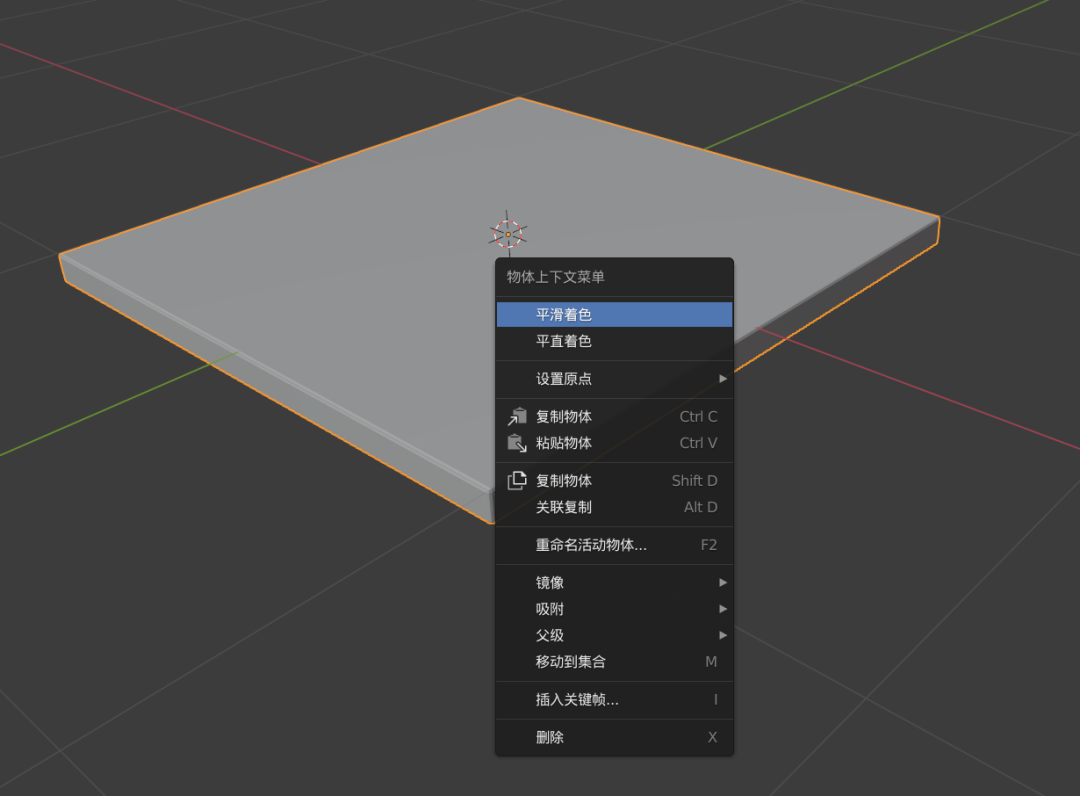

在物体模式下，右键模型，平滑着色
给模型开始添加材质

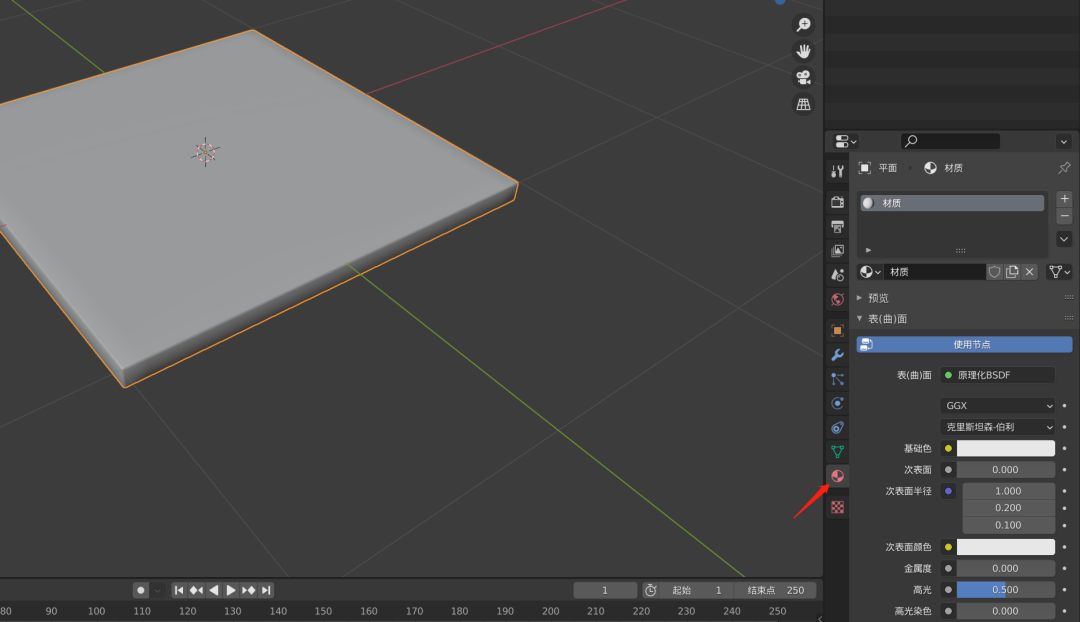

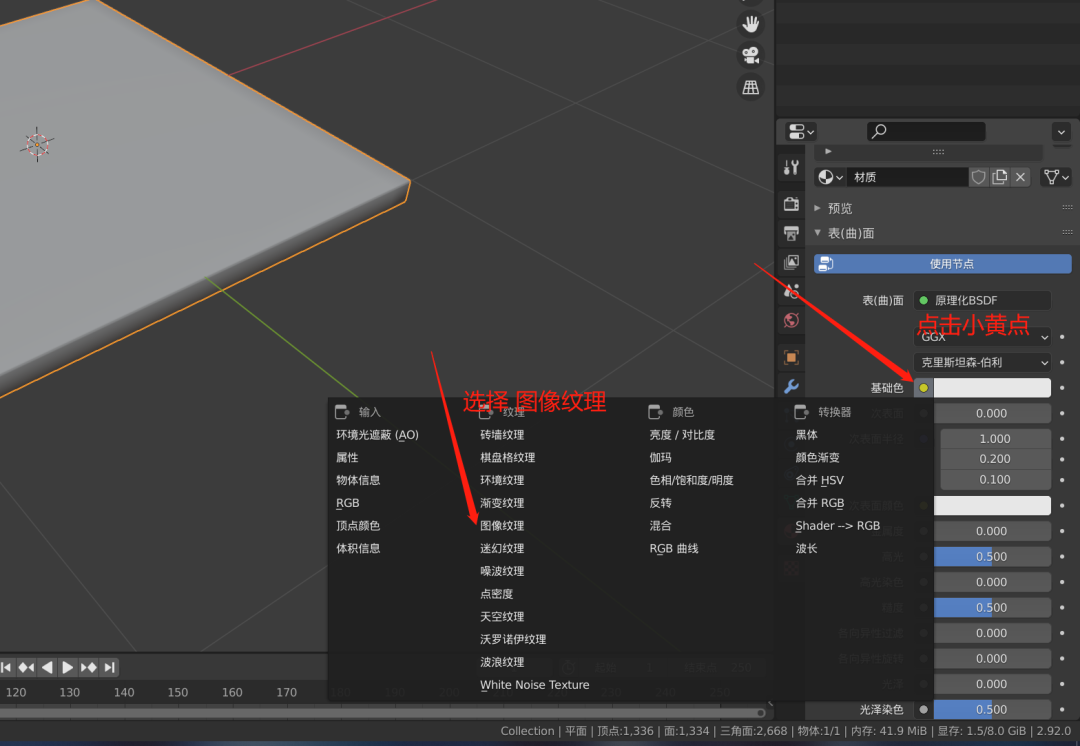

点击小黄点，选择图像纹理

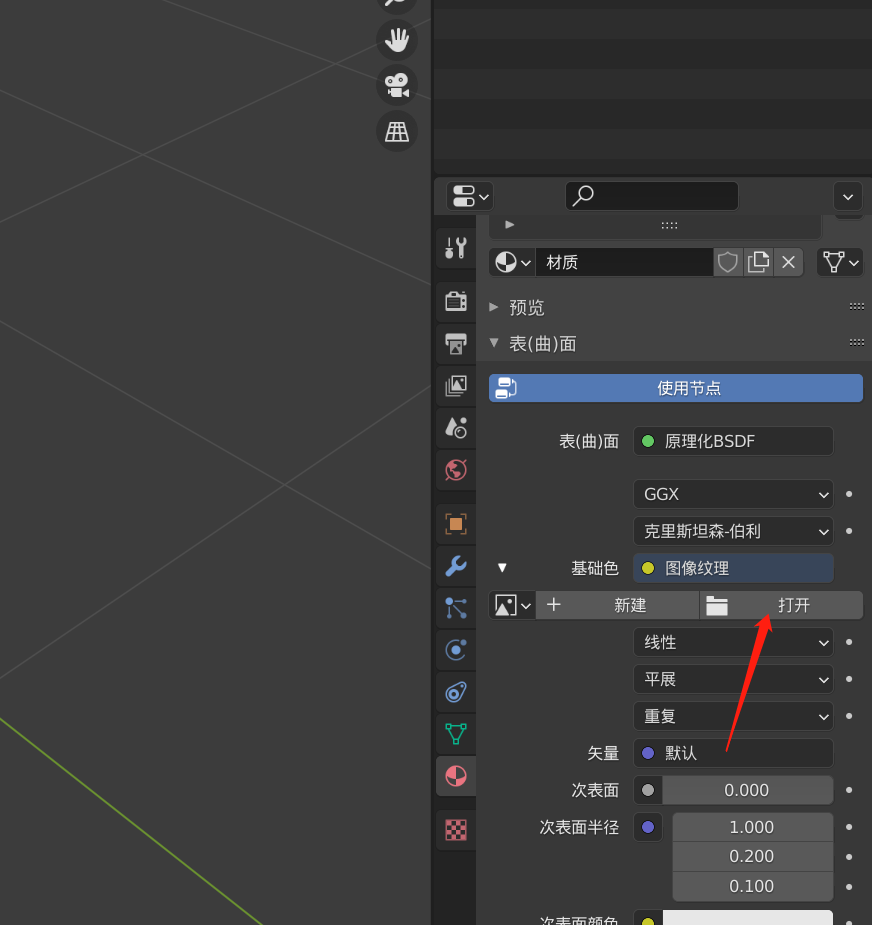

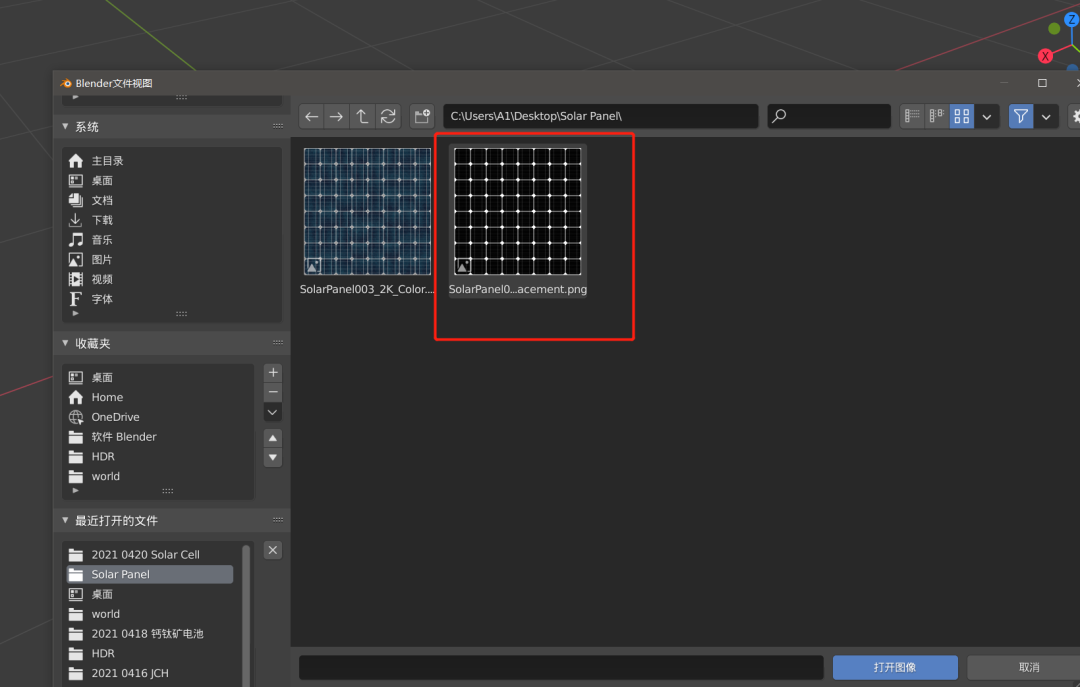

点击打开，这时候我们选择一张图像就可以把图片映射到模型上方
下面这个图片大家可以直接另存为来获取，大家可以在公众号后台绘图 Solar Panel 进行下载，或者可以到https://cc0textures.com / 进行免费下载（搜索 Solar Panel, 这个网站都是免费的材质网站大家可以收藏一下免费下载，当然这个网站是国外的网站，如果下载不了可以在公众号后台下载）

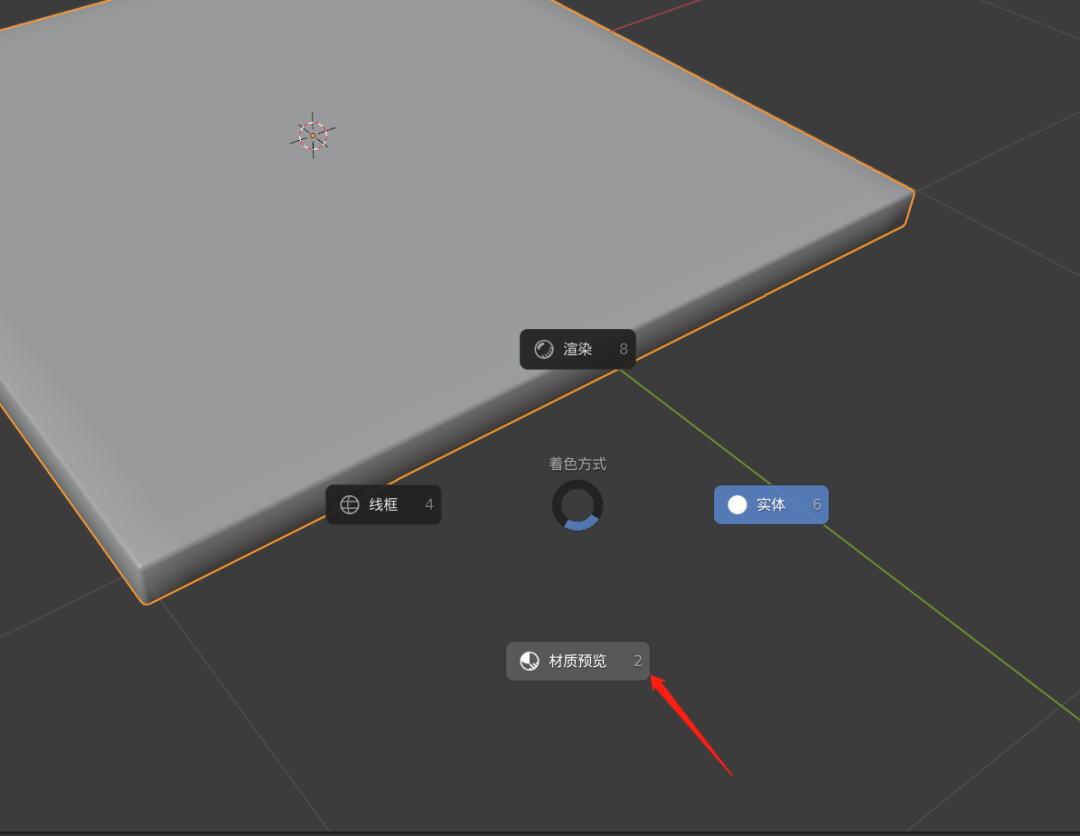

按 Z 进入材质预览模式

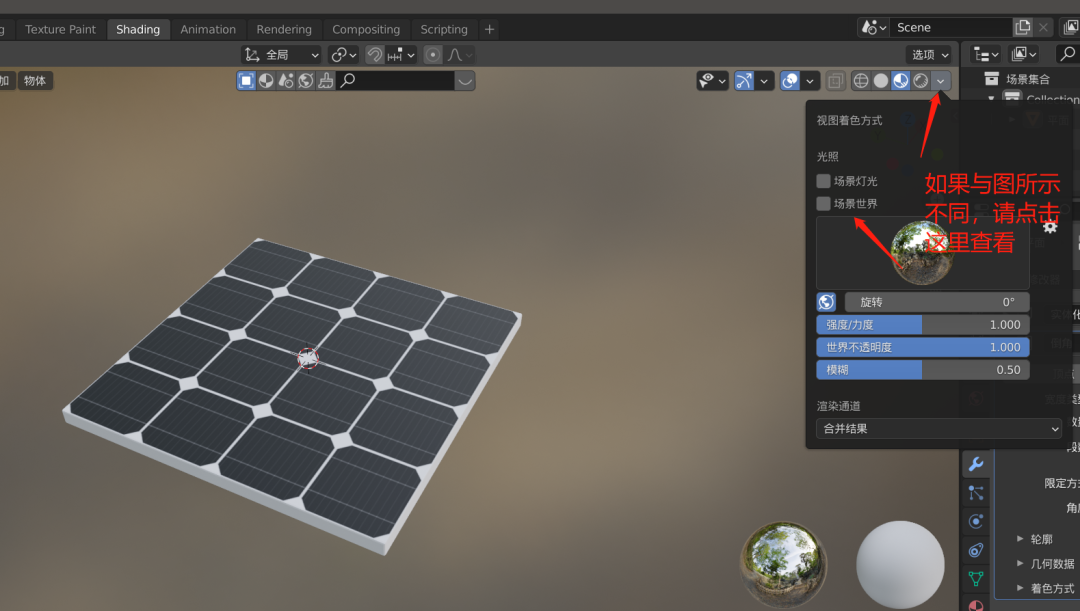

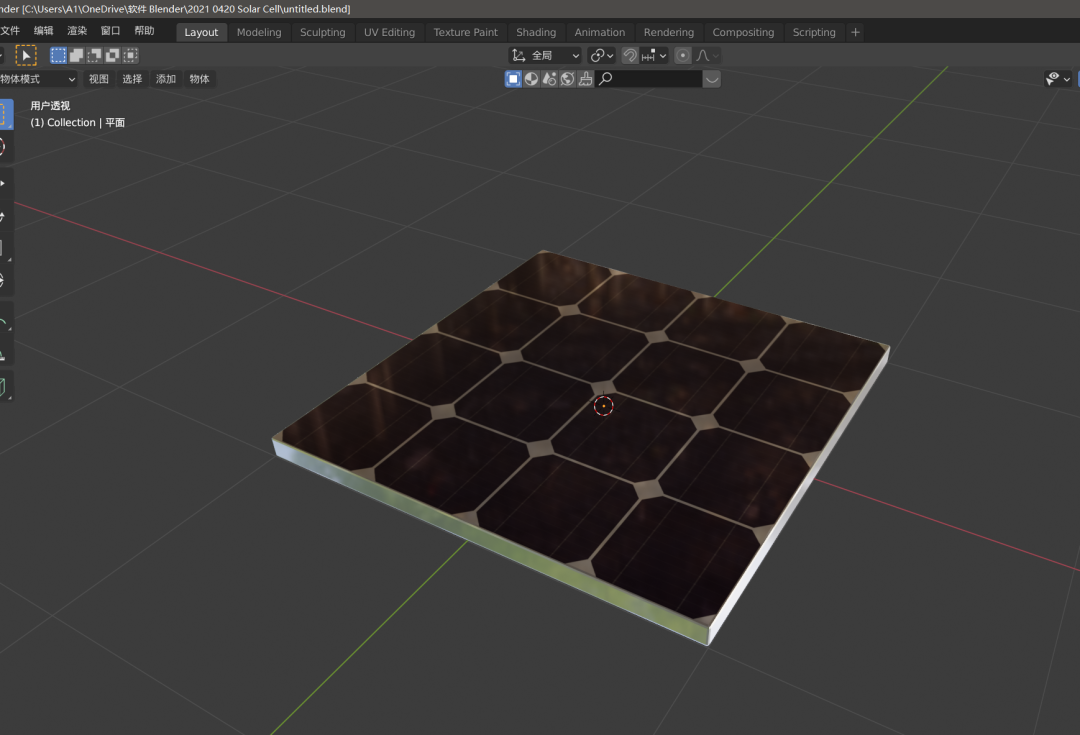

模型已经好了，不过有点丑（当然如果部分同学可能场景比较黑暗，可以按下图把场景灯光和场景世界都关掉）
2 调整电池板大小

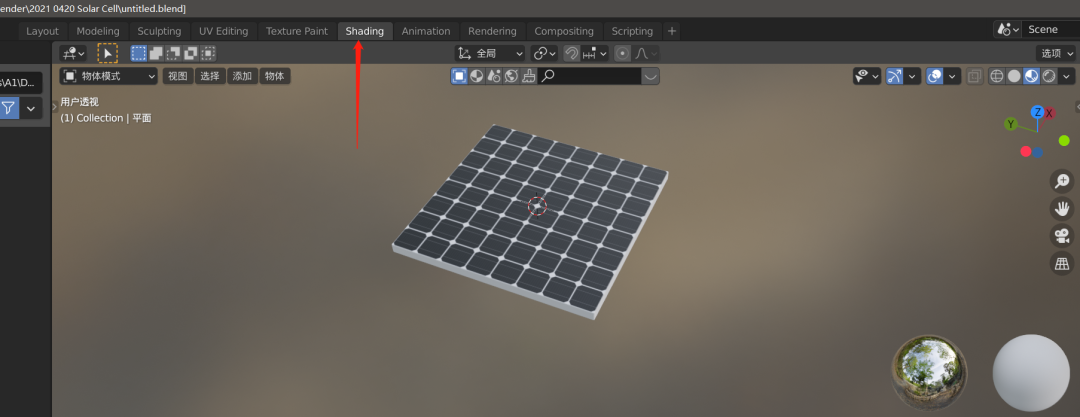

为了让我们的模型不丑，同时调整一下太阳能电池板的大小，我们来继续操作，先在上面选择着色 Shading

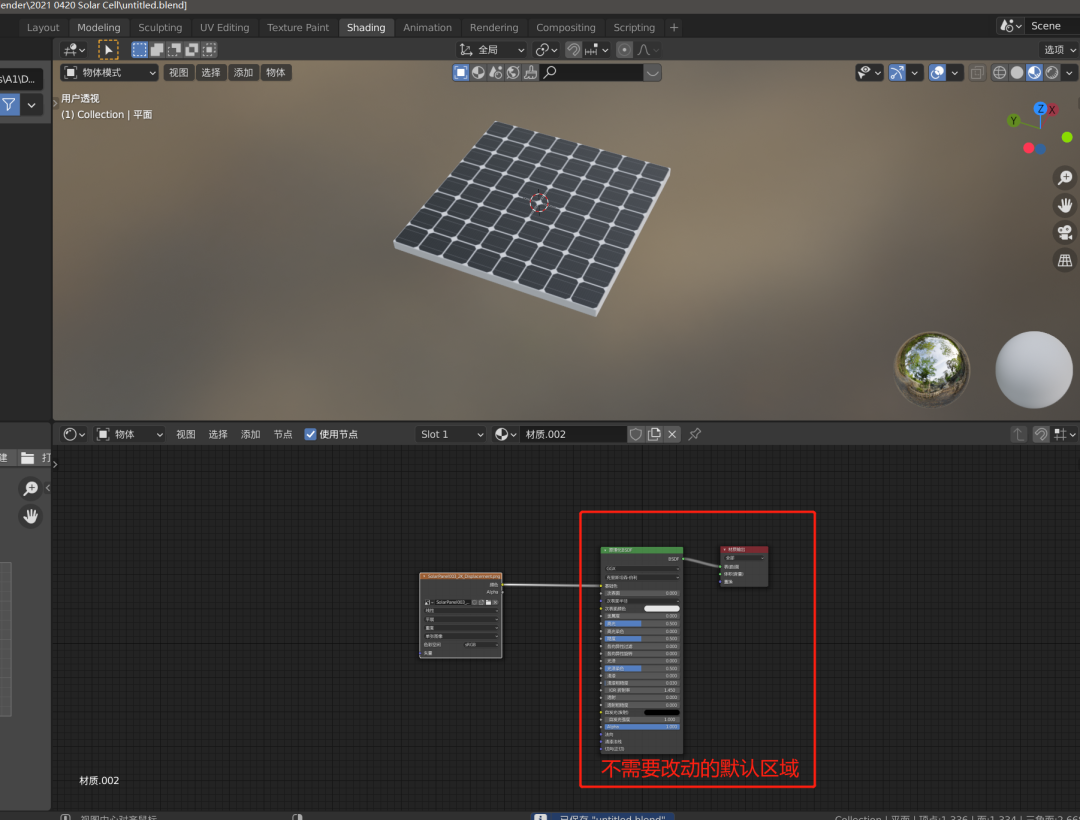

这时候我们可以看到下面一些框框，我画的红色框框不需要管，左边的窗口意思是我们现在打开一个纹理，并把这个纹理给了这个模型

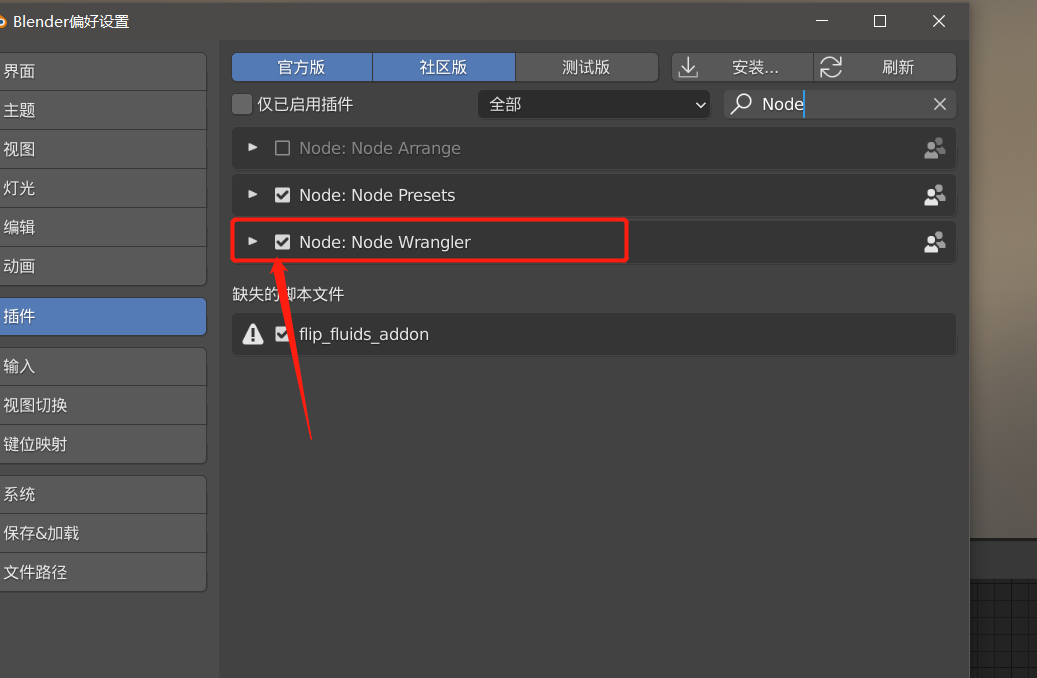

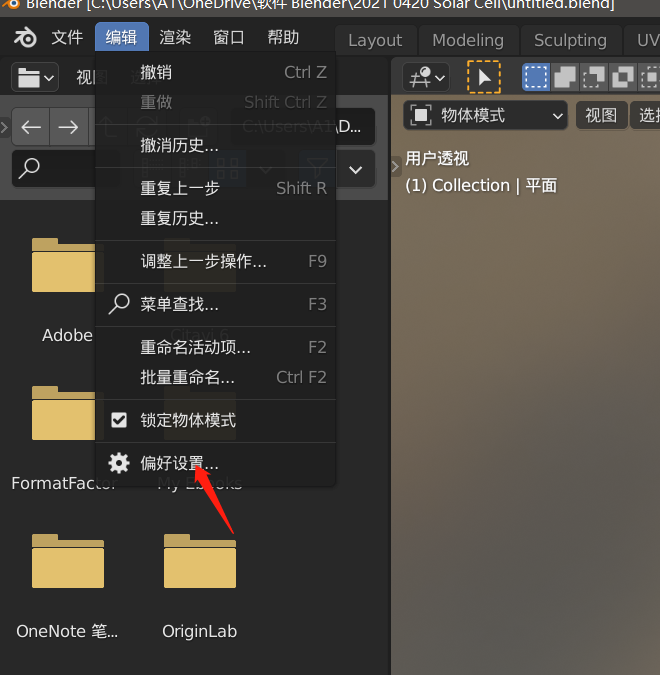

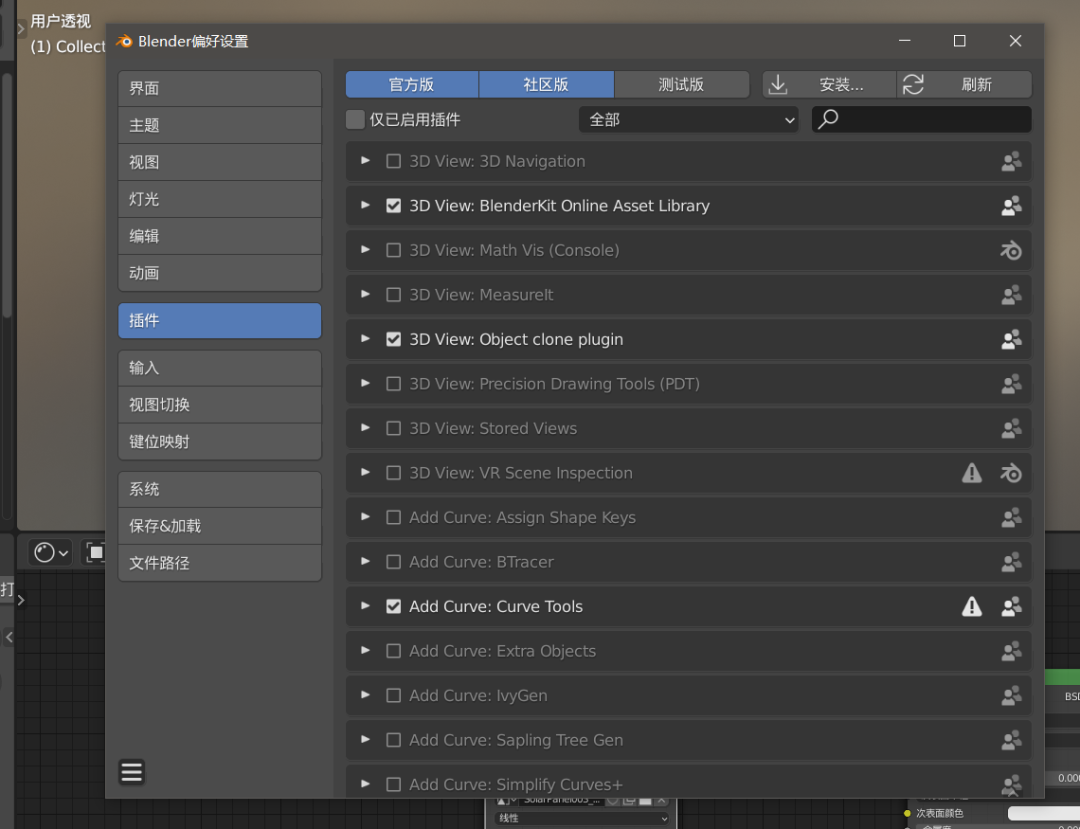

这时候打开偏好设置-插件-搜索 Node Wrangler 勾选即可

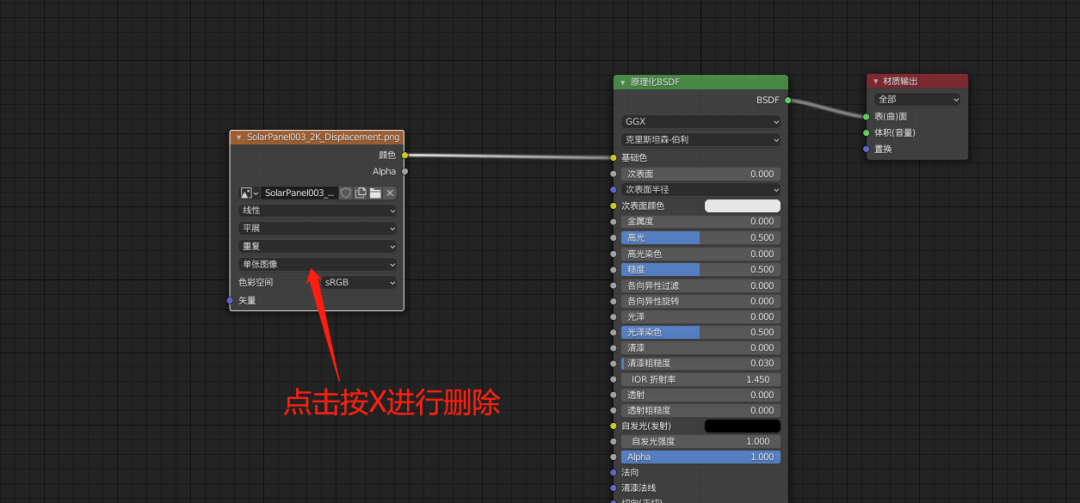

这时候单击选中左边的框框，按 X 可以将其删除

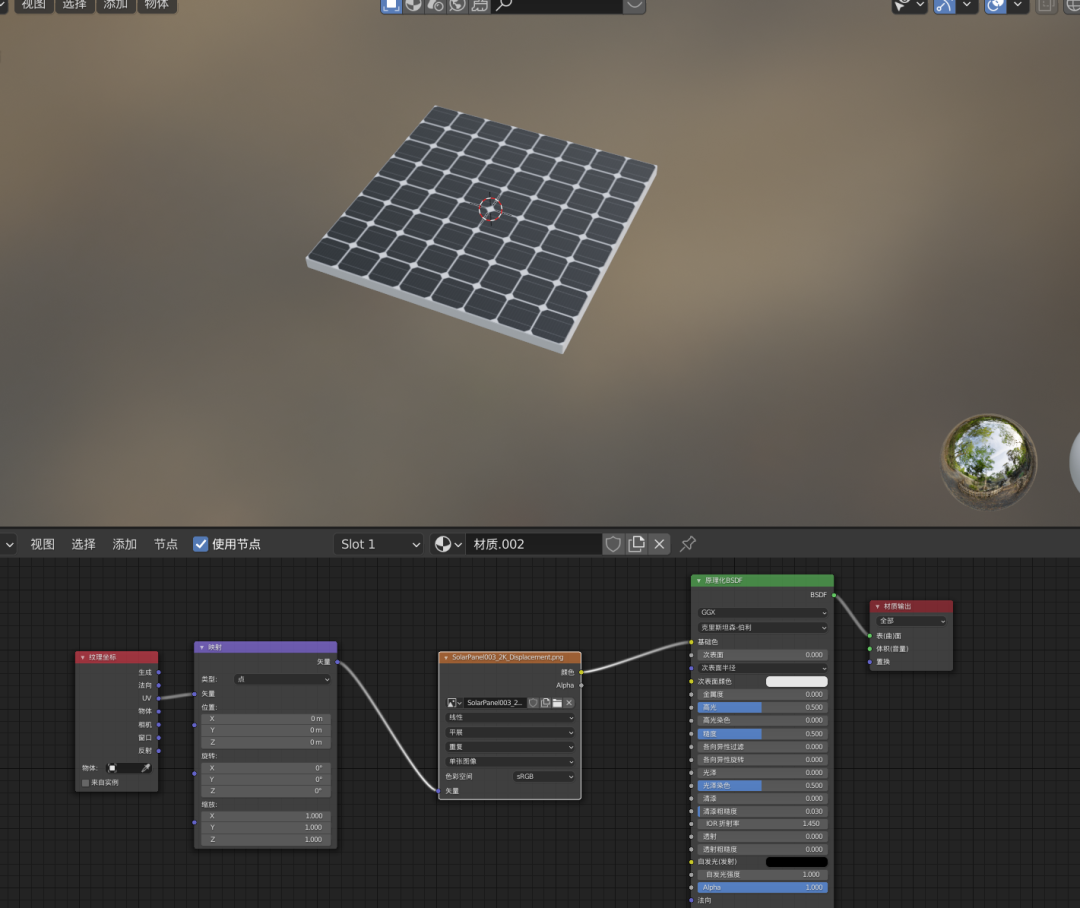

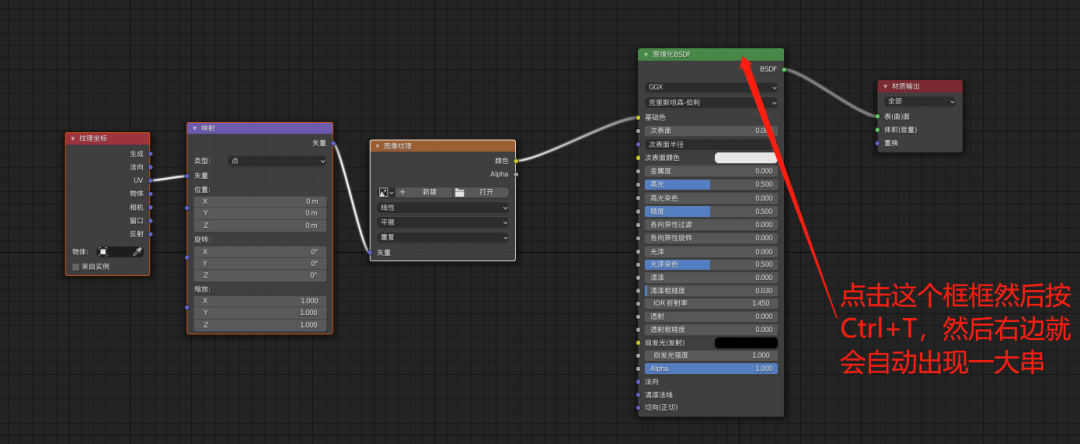

然后按住 Ctrl+T**同时**鼠标左键单击这个绿色的原理化 BSDF 就会生成三个框框（这就是刚刚那个插件的作用可以快速生成一些常用节点）

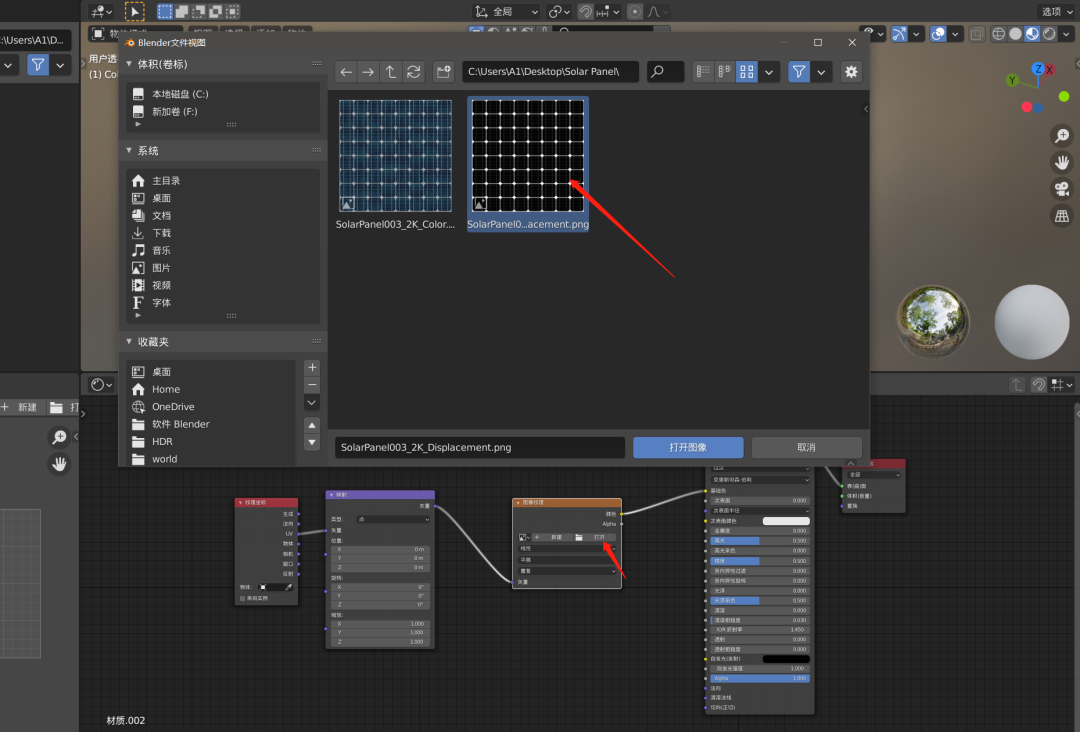

我们还是选择打开，然后打开我们下载好的图片纹理
现在模型搞定了，我们该如何调整电池的大小呢

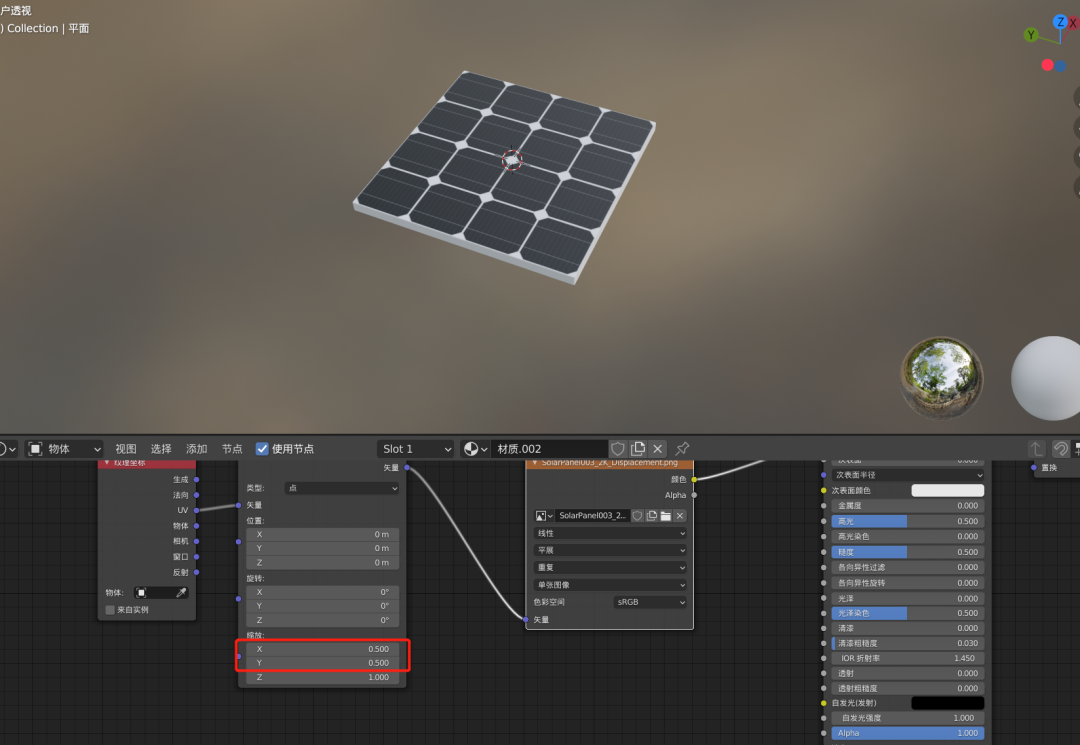

可以看到这里有个缩放，我们将 X，Y 同时设置为 0.5, 或者 2 这样电池块就可以实现放大或者缩小的效果，具体咋设置看自己想要的效果，或者大家可以将我们的立方体模型进行缩放，当然长方形也是可以的，这时候可能需要调整一下 X，Y 方向的缩放

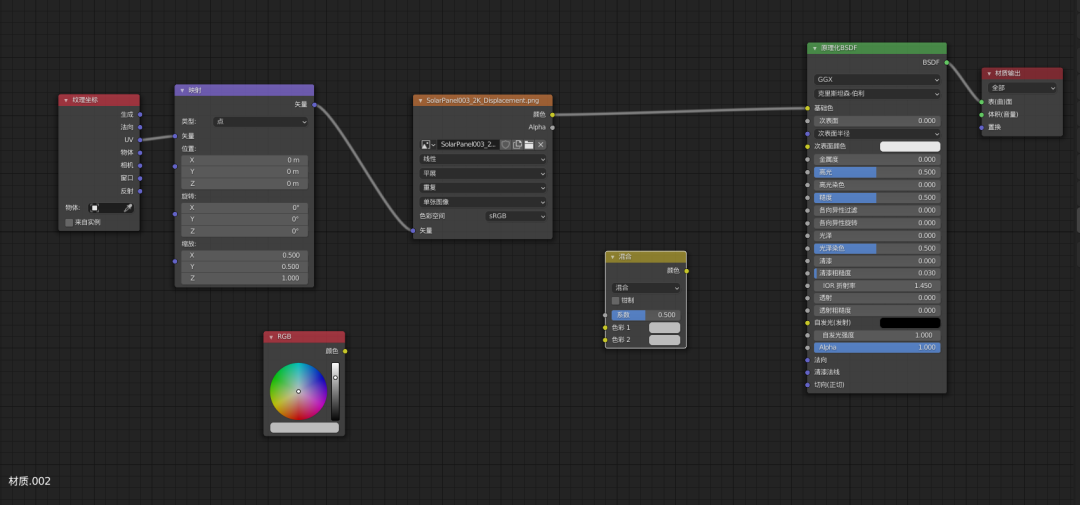

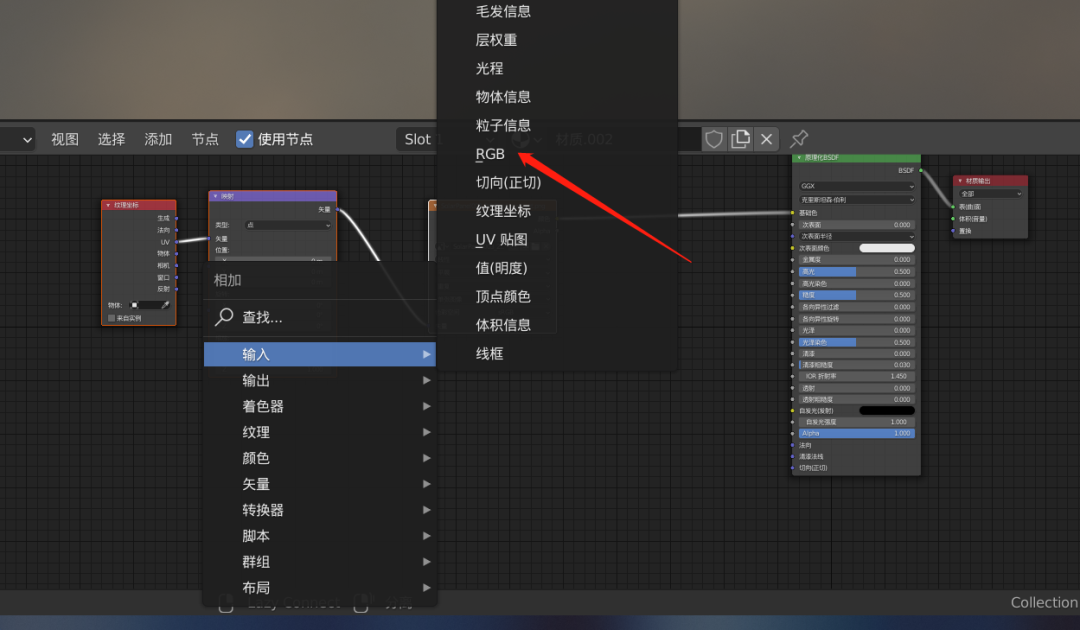

缩放问题解决了，但是模型材质感觉还是有点黑，有时候太阳能电池是有点暗紫色或者说深蓝色的，那该怎么办呢，我们这里按 Shift+A 添加 RGB 节点，它可以给模型 RGB 颜色

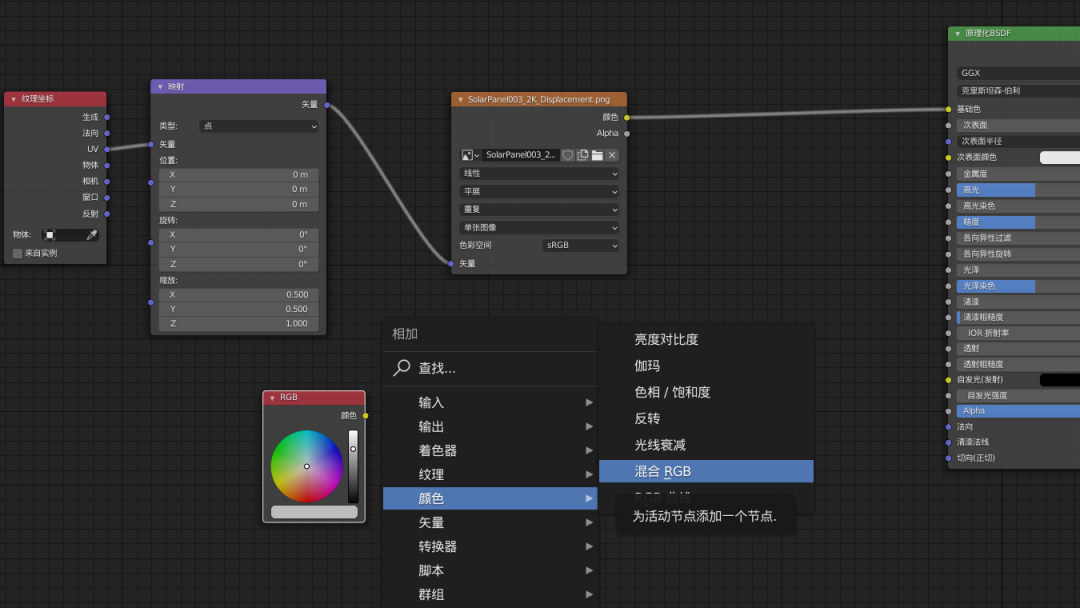

然后我们继续 Shift+A 添加一个混合 RGB

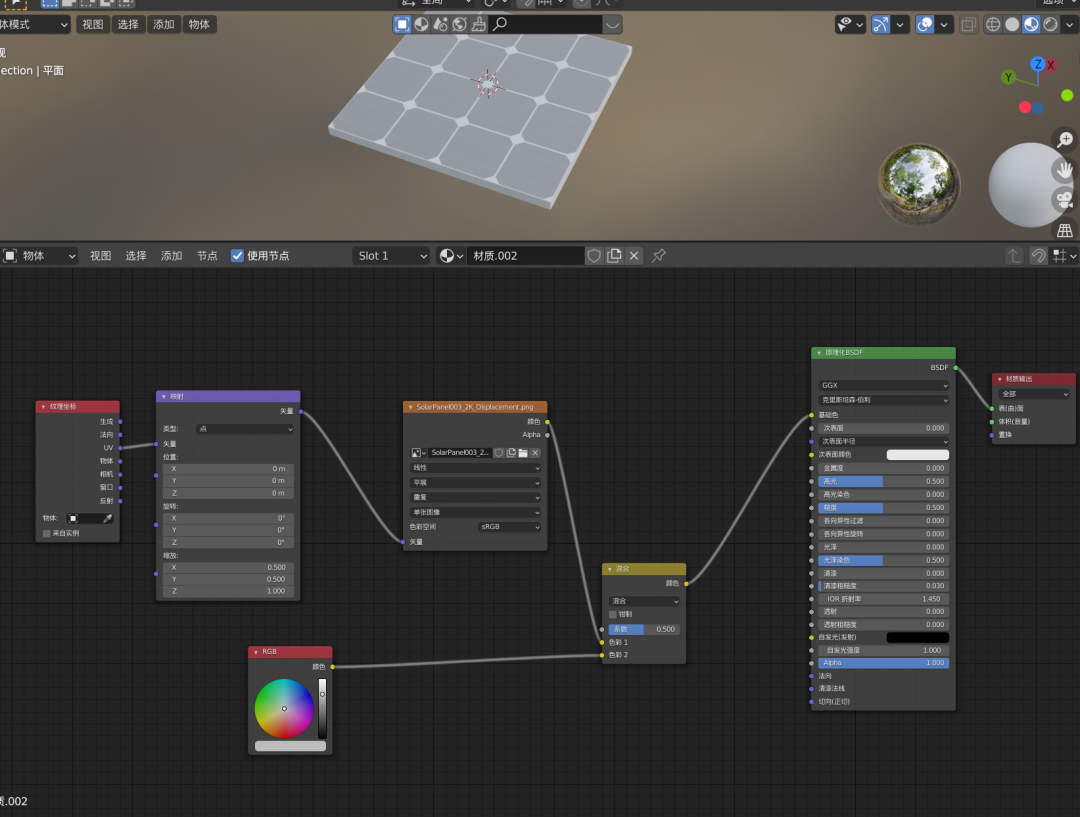

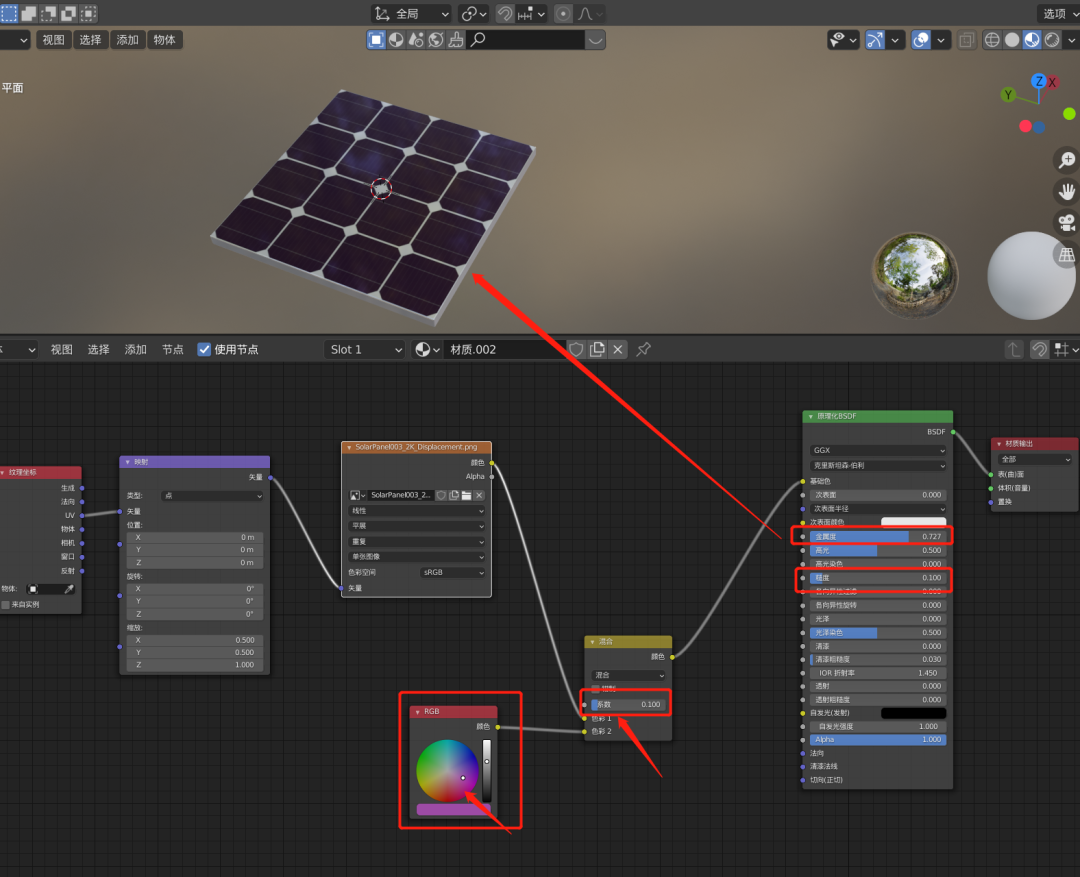

然后拖动这些线末端的小黄点将它们连接成下图所示，这样我们用了一个混合修改器，将图像纹理和颜色节点叠加在了一起，然后再赋予给了模型，这里注意先将 RGB 和图片纹理节点连接到混合节点，然后再连接原理化 BSDF
这时候，我将混合节点的系数设置为 0.1，这样图像纹理将占主导，同时将 RBG 设置为暗紫色，这个颜色大家可以自己调试，同时我将金属度调高，将糙度降低是电池板表面看起来更加光滑更像真实情况

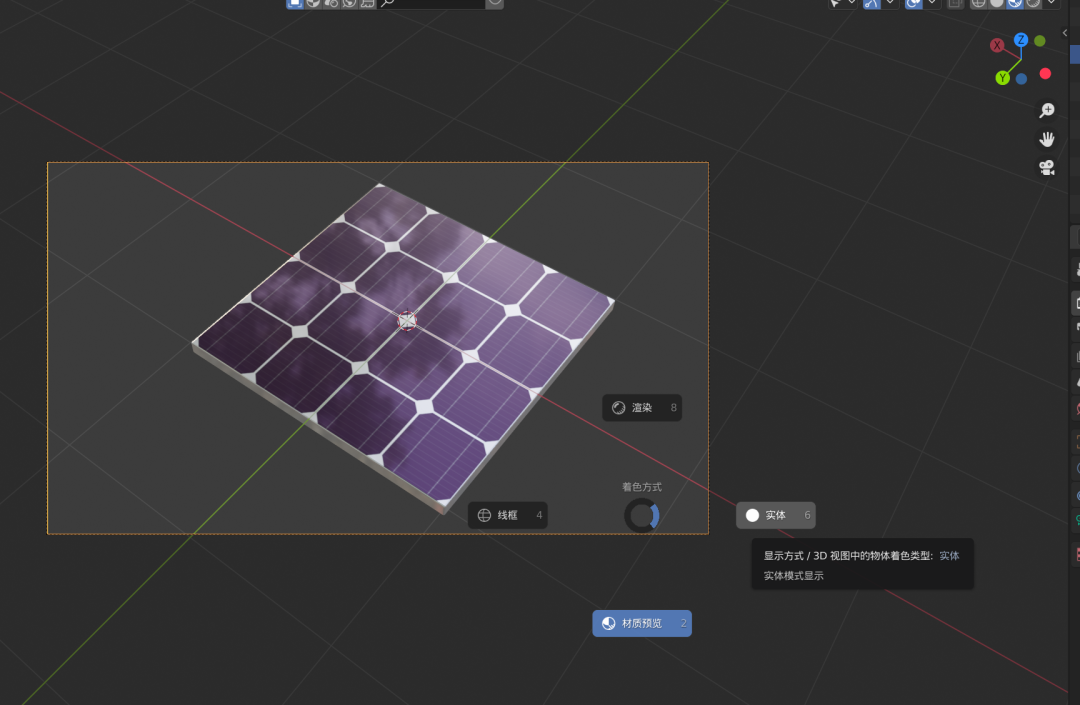

然后我们按 Z 进入材质预览模式，发现场景有点暗，是因为世界没用光

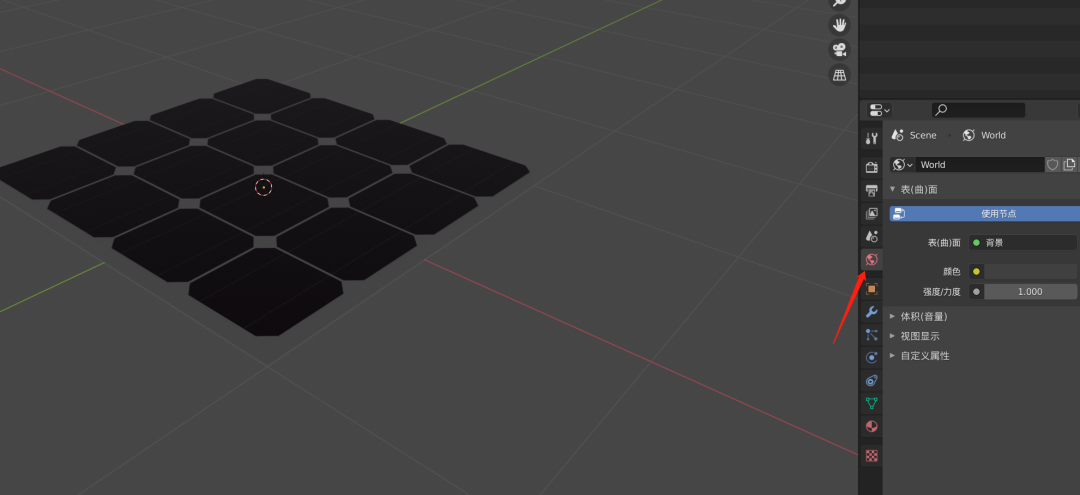

我们按下图进入 World 选项中

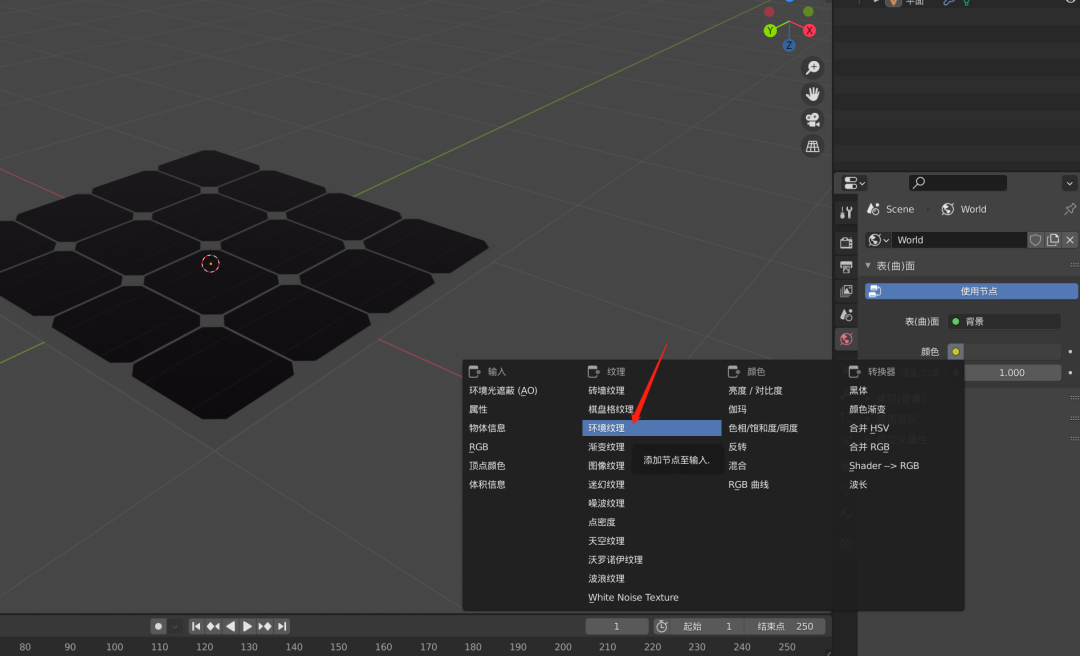

点击一个颜色小黄点，添加**环境纹理（注意是环境纹理不是其他纹理）**

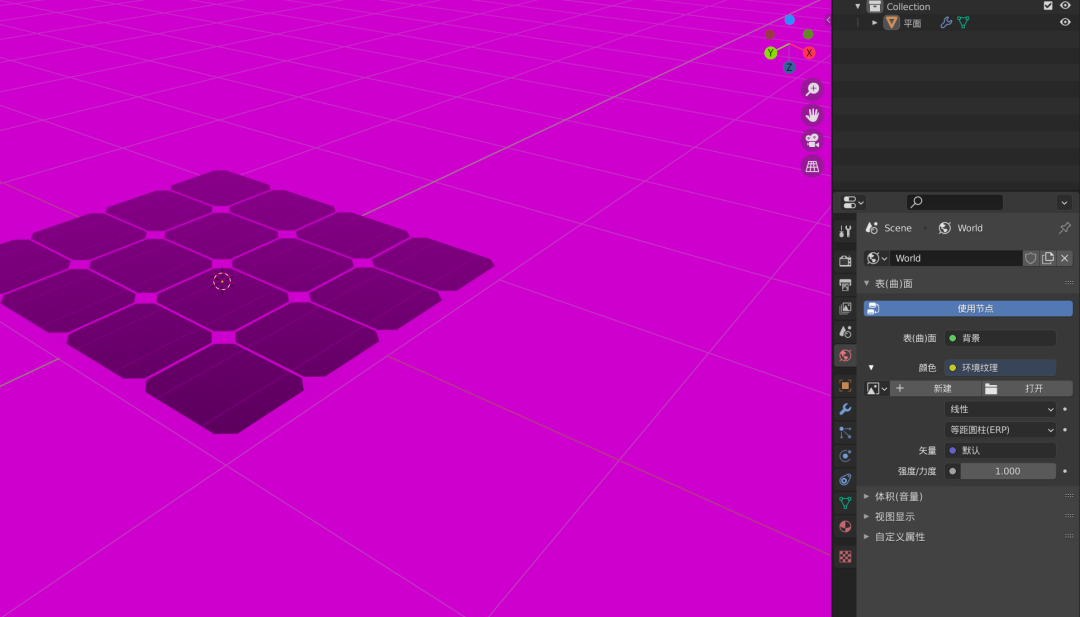

哇哦，一片紫色别慌

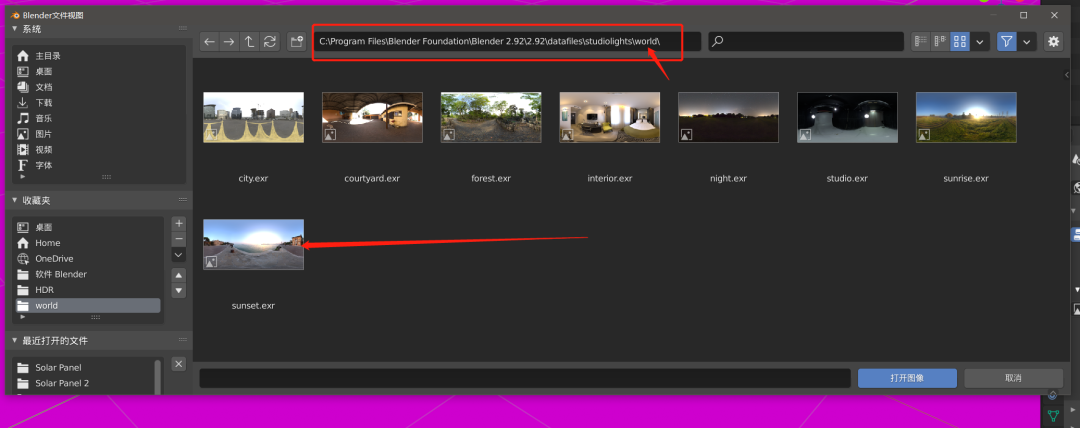

我们打开 Blender 默认的 HDR 文件中的自带 HDR 图，路径大家看下图（大家也可以自己找 HDR 贴图，也可以自己直接去百度 HDR 图）

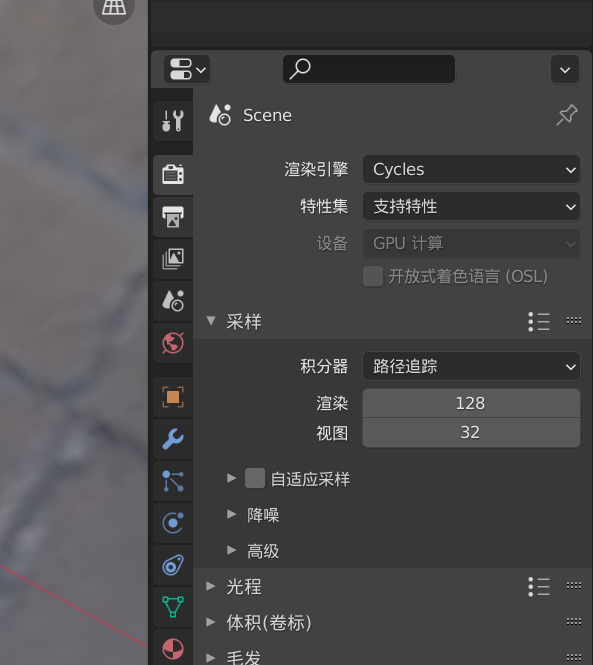

然后在渲染设置中，选择 Cycles 渲染，GPU 或者 CPU 计算均可

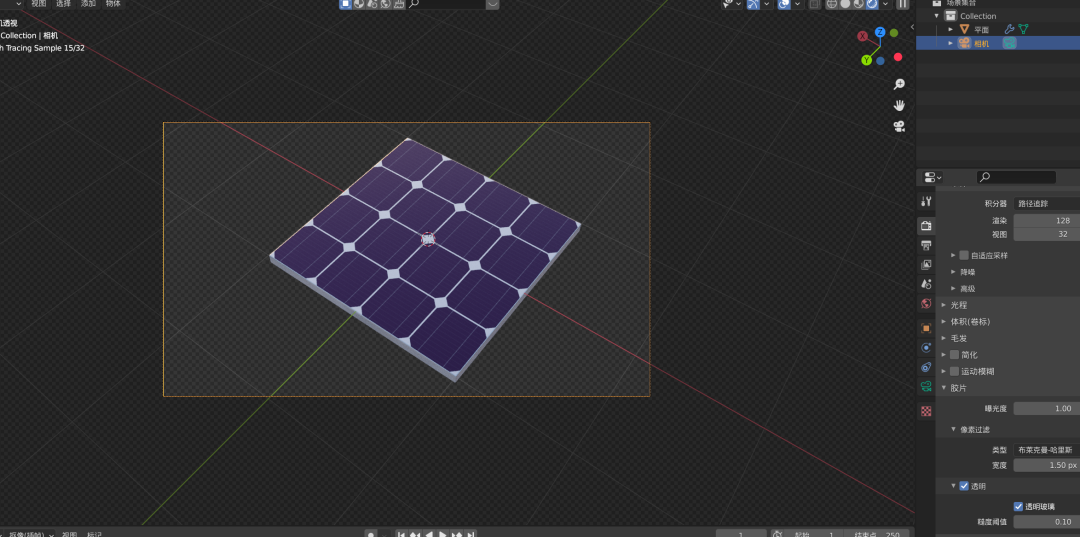

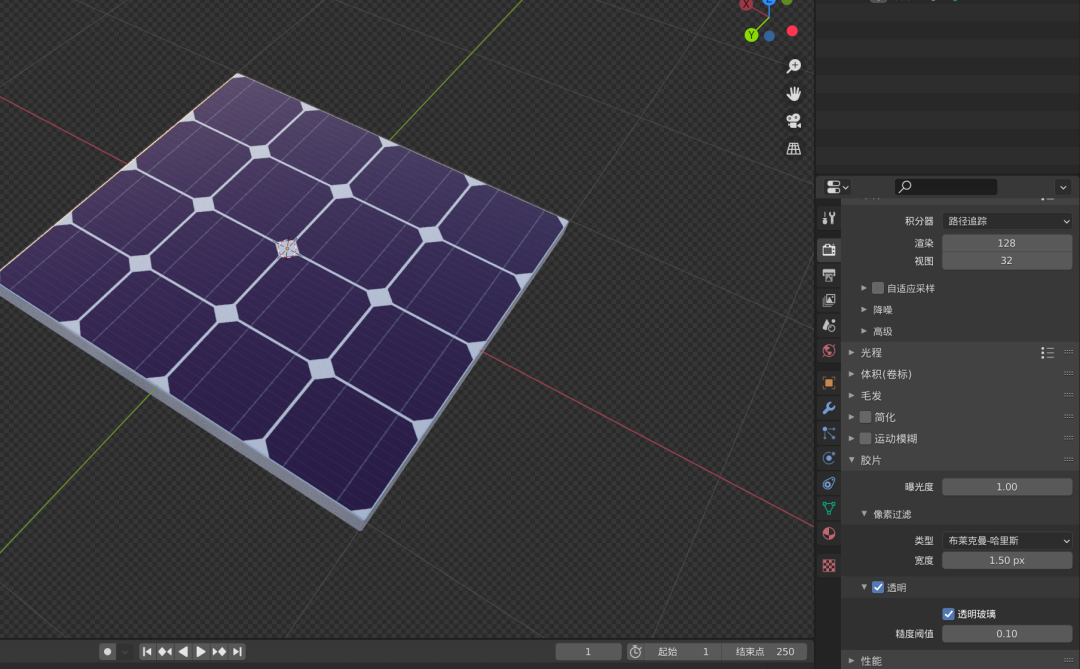

将胶片-透明-透明玻璃都打开
设置相机，不会的可以参考【Blender 科研绘图】案例 4 - 纳米阵列

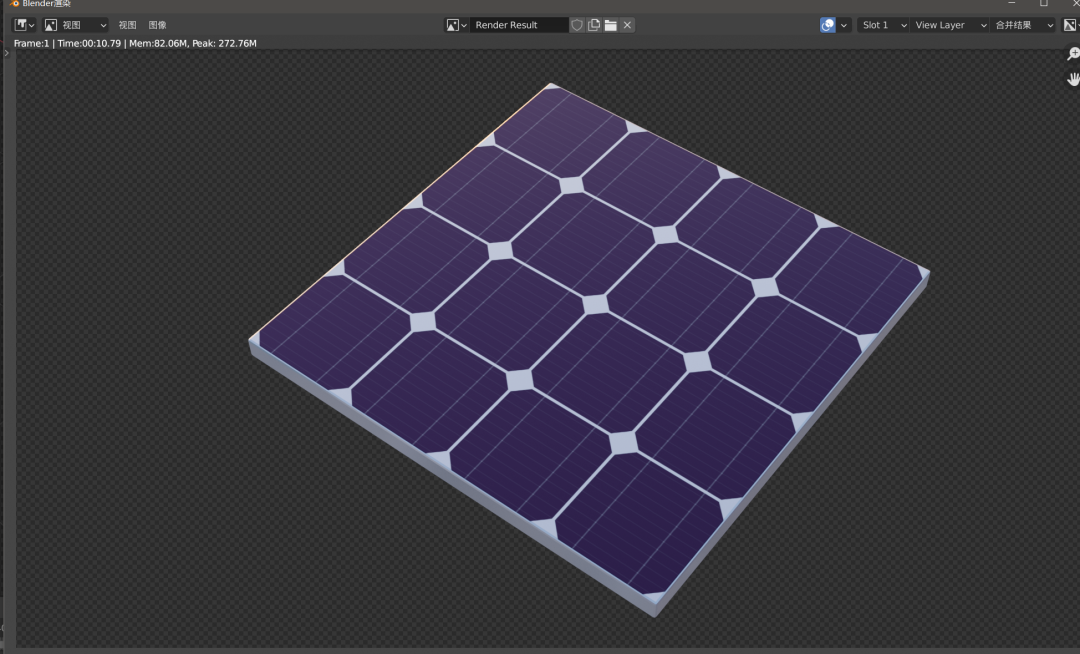

🆗得到的图还不错的平面电池板，然后我们继续搞柔性的
3 柔性太阳能电池板
按 Z，从渲染模式退回到材质预览模式

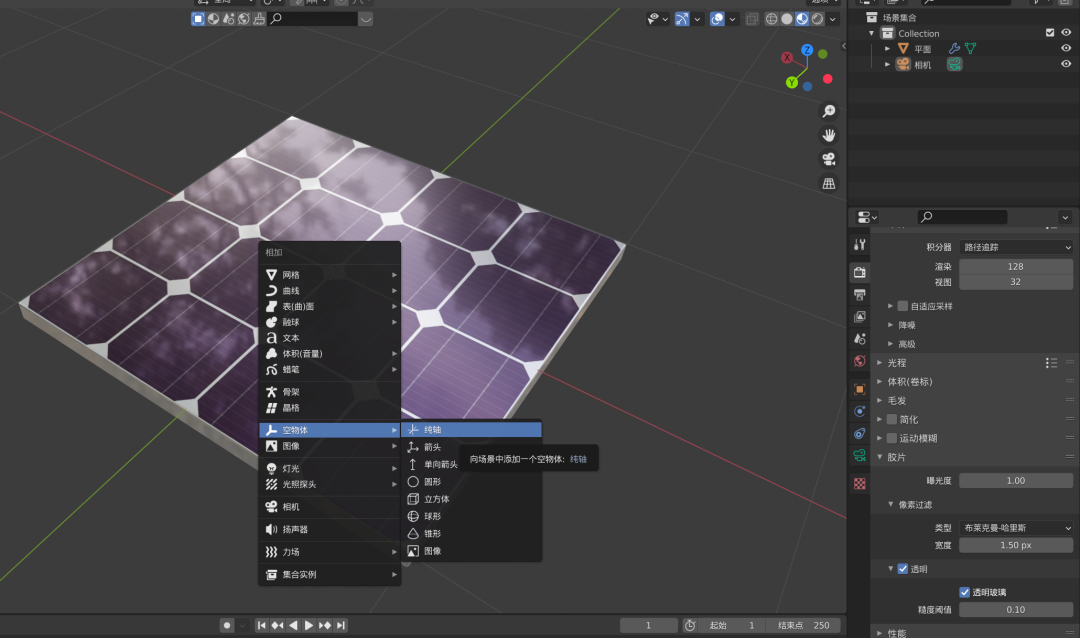

Shift+A 添加一个空物体

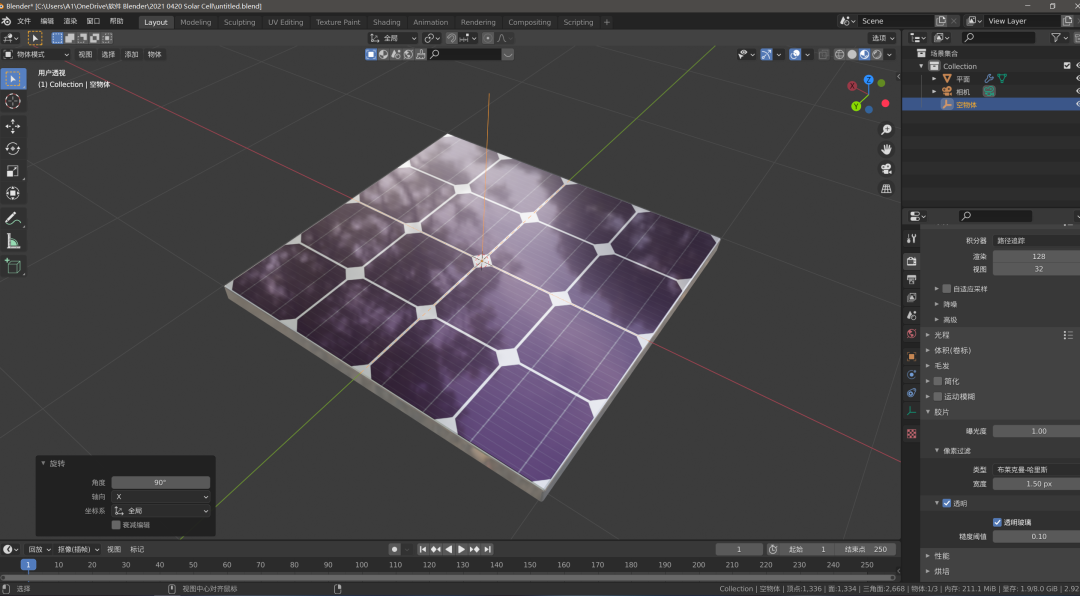

按 R, 再按 X, 将空物体旋转 90°（别问为啥，先跟着做就行）

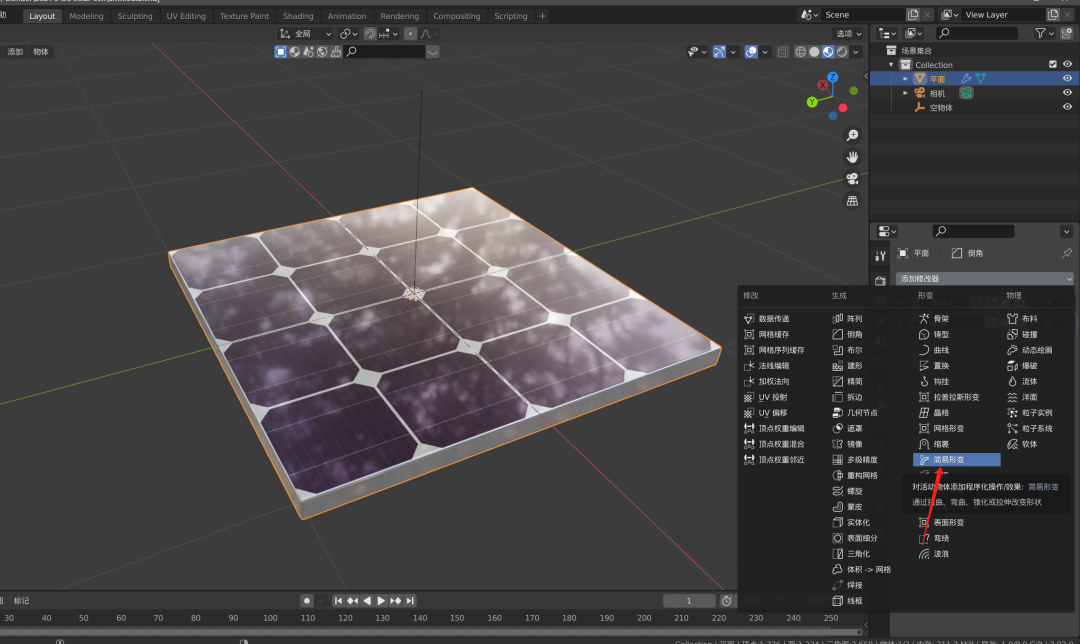

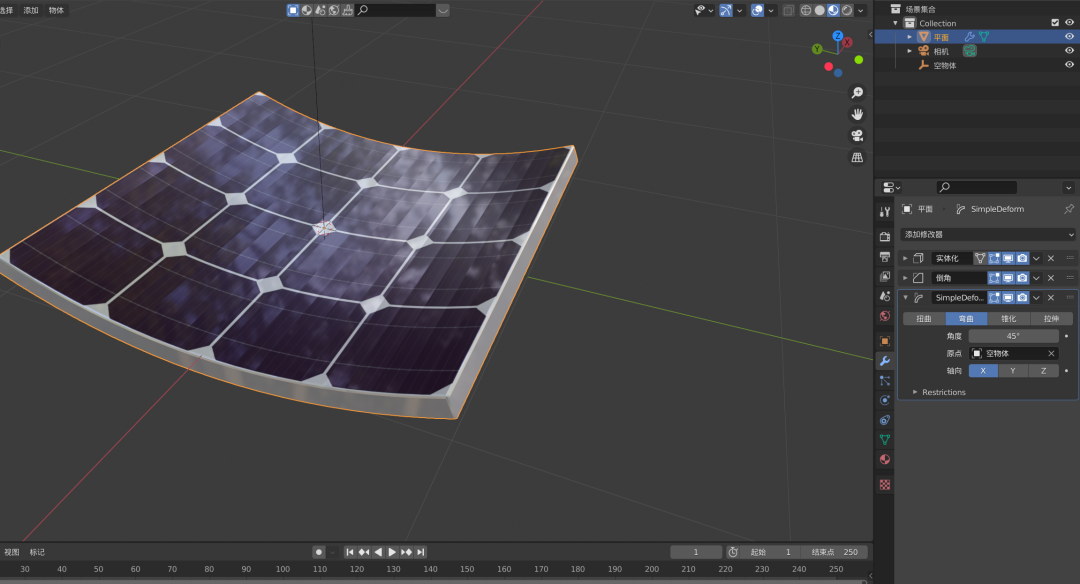

然后选择电池板，添加简易形变修改器

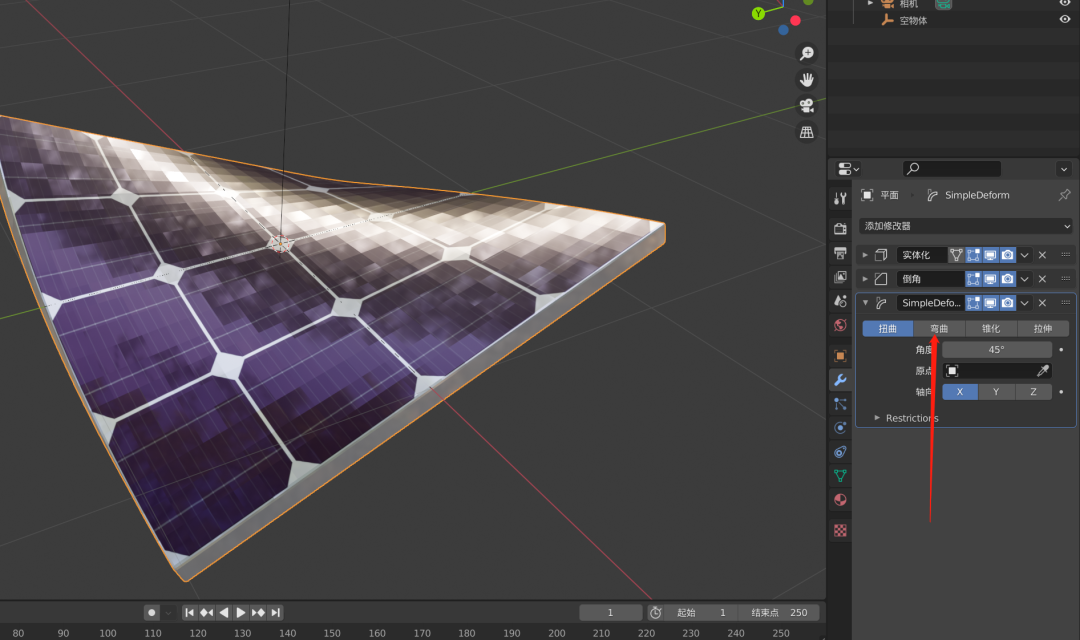

选择弯曲
选择空物体-这样就 ok 了

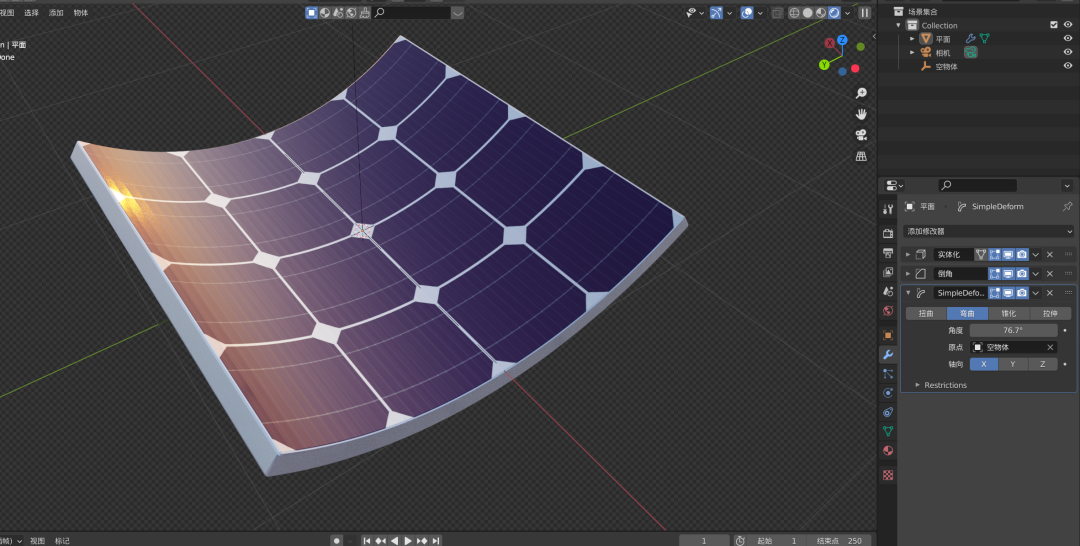

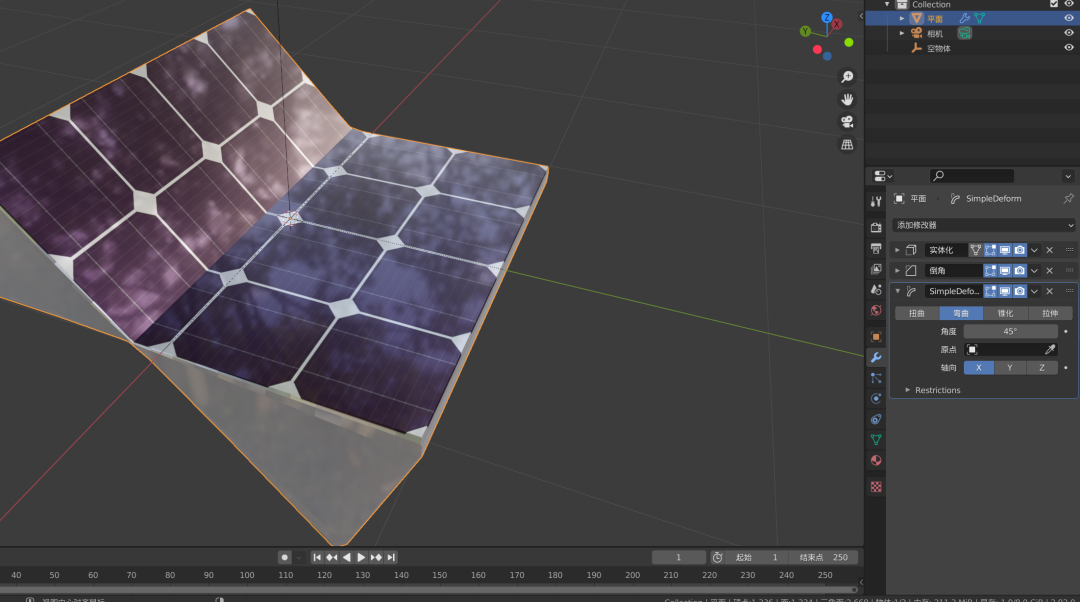

但是我们发现将弯曲角度提高，模型开始出现硬边

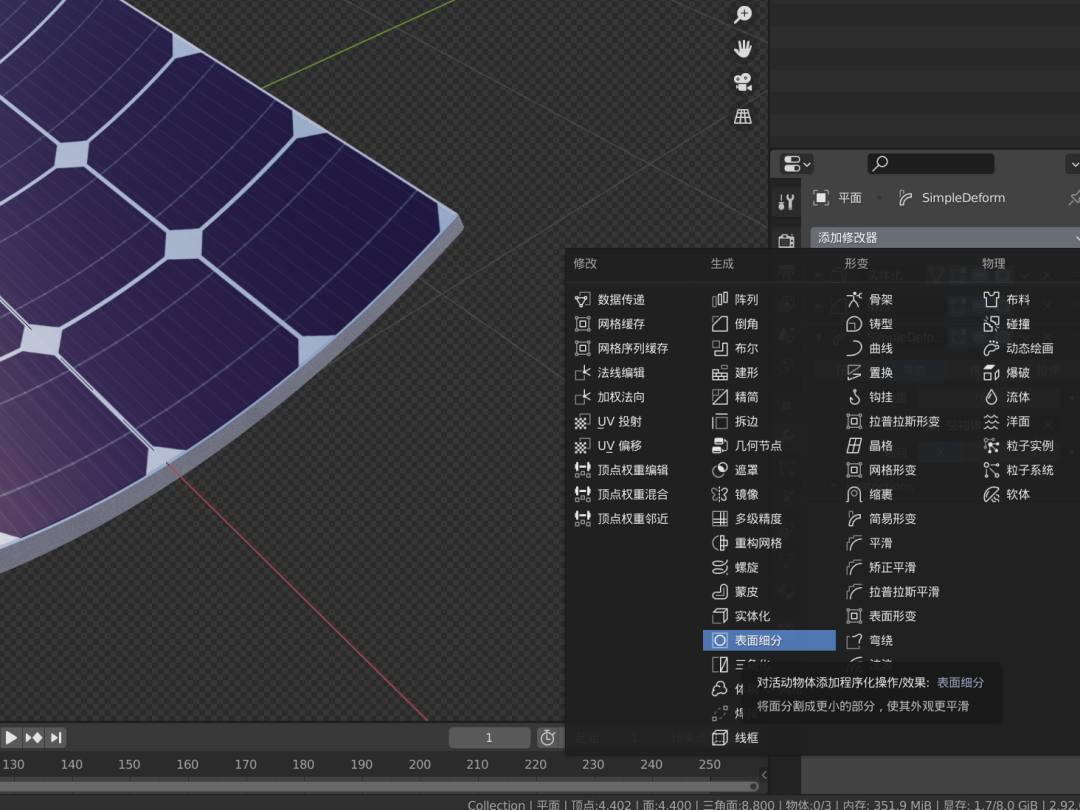

所以我们添加一个表面细分

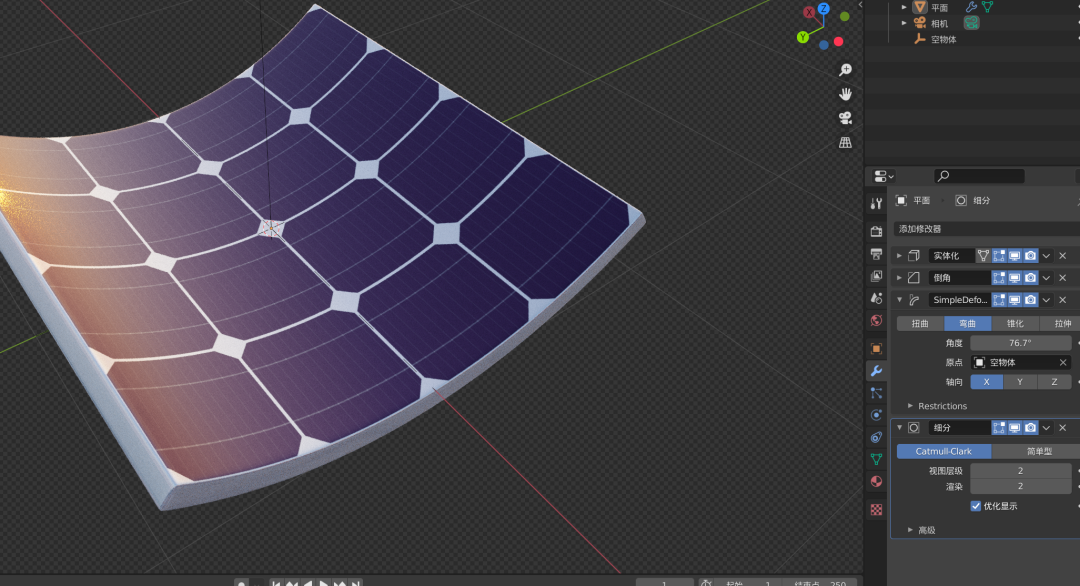

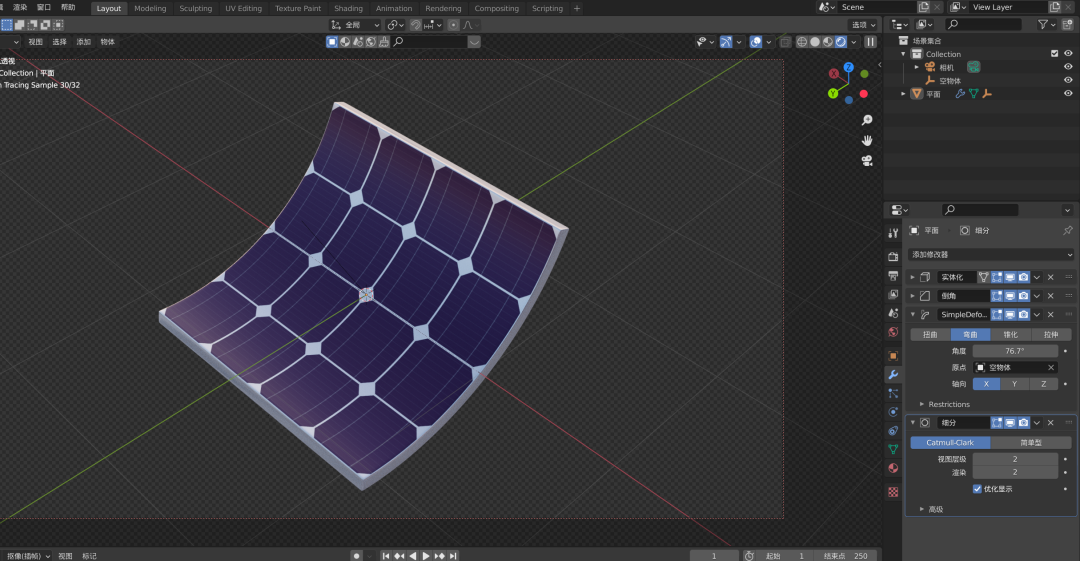

将视图层级设置为 2，完成啦

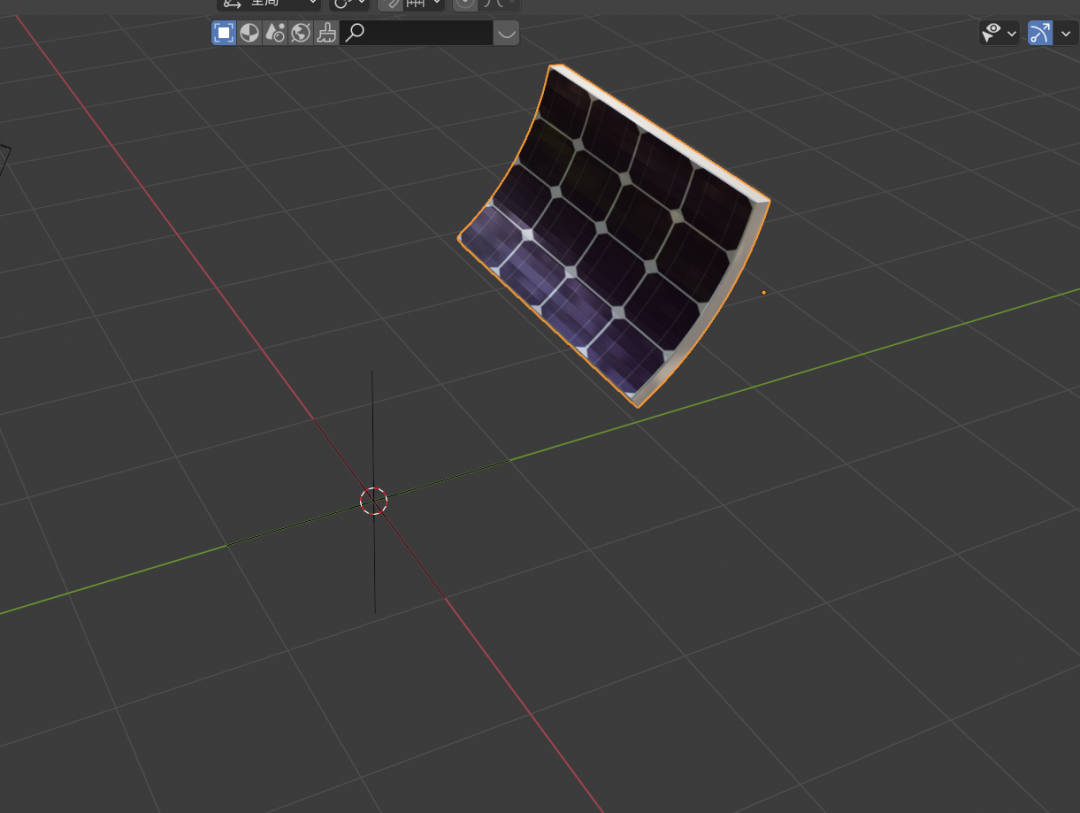

但是现在还有一个问题，我们发现当我们移动模型的时候，模型会发生很奇怪的形变

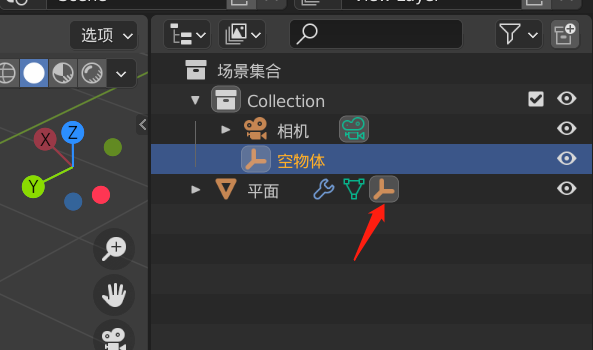

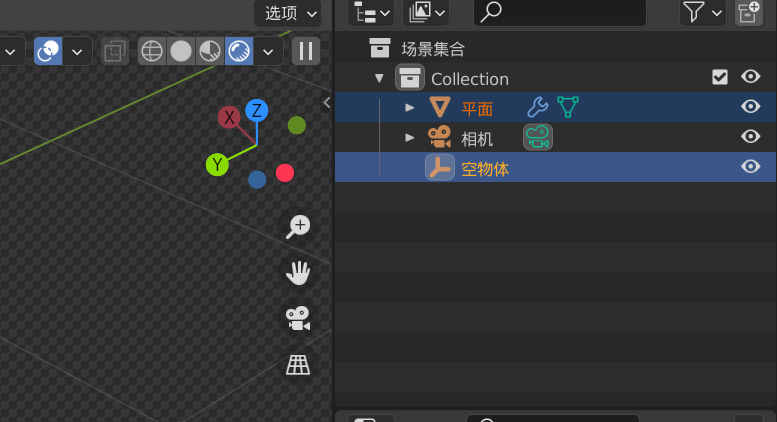

这时候，我们只需要按住 Shift 将空物体拖动到平面里面作为其子集就好嘞

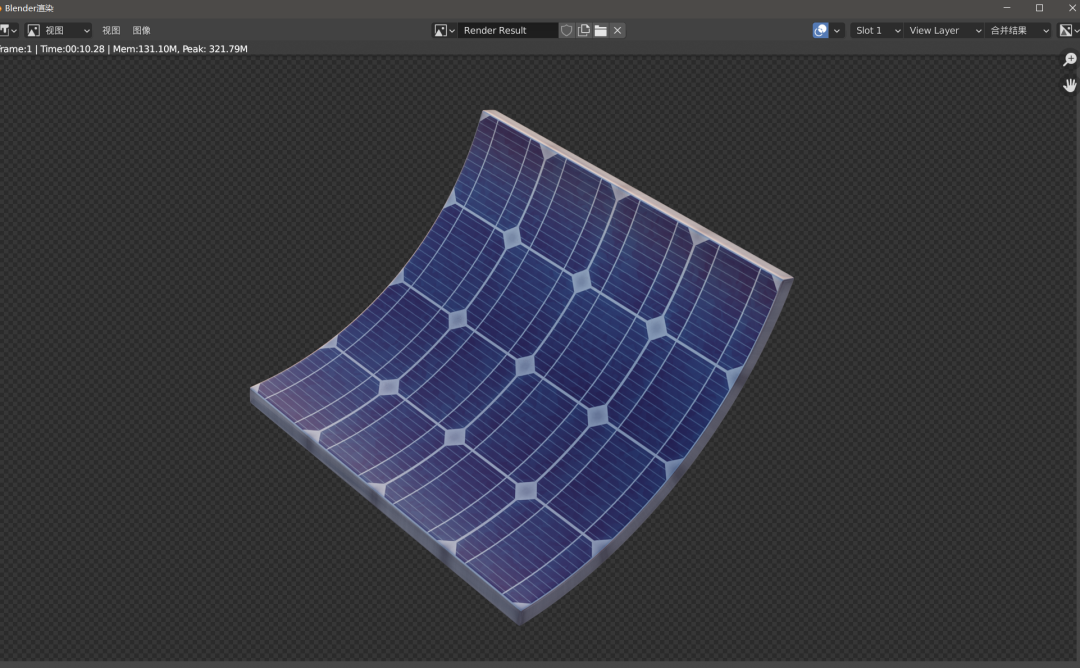

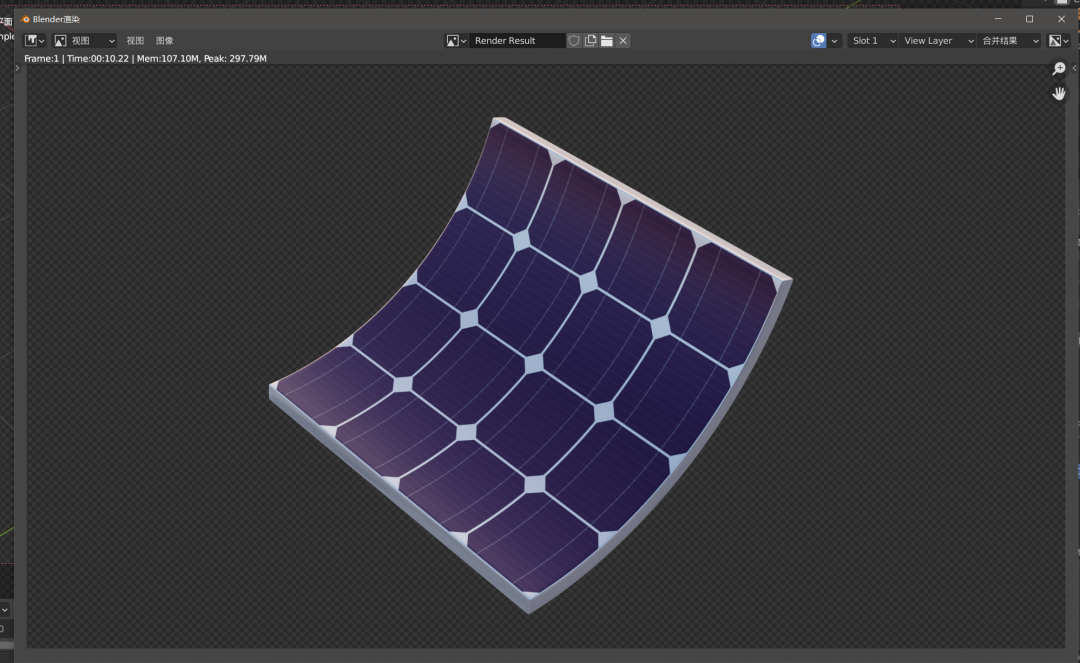

这之后拖动旋转就没啥问题了哦，大家可以按 X，再按 30 将模型旋转到直接喜欢的角度，然后设置相机按 F12 渲染就好啦
当然我们有两个材质，大家也可以尝试第二个材质哦（在公众号后台回复 Solar Panel)
