【Blender科研绘图】案例14-泡沫镍#
0 前沿
嘿，朋友们。
这期给大家讲解**泡沫镍**
难度：⭐⭐（需要知道最基础的知识，已经了解如何移动、旋转、缩放模型）
你在制作过程中遇到任何问题欢迎加入我们的微信群，进行咨询，我们会及时反馈你的问题，来帮你制备出案例效果~（微信答疑群见底端，欢迎大家分享自己制备的渲染图）
1 建模过程
我们使用的 Blender 最新版本 2.92(以后我们的教程会坚持使用最新版本的 Blender)

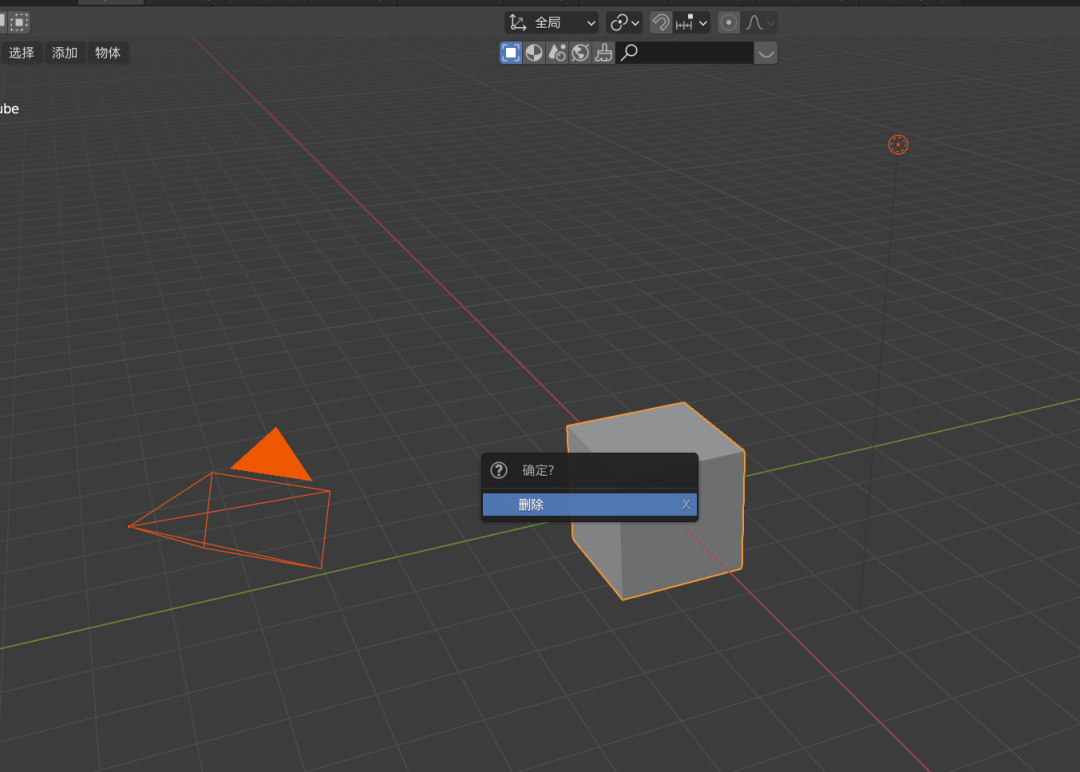

首先我们新建好一个文档，按 A 选择所有物体，然后按 X 快捷键进行删除

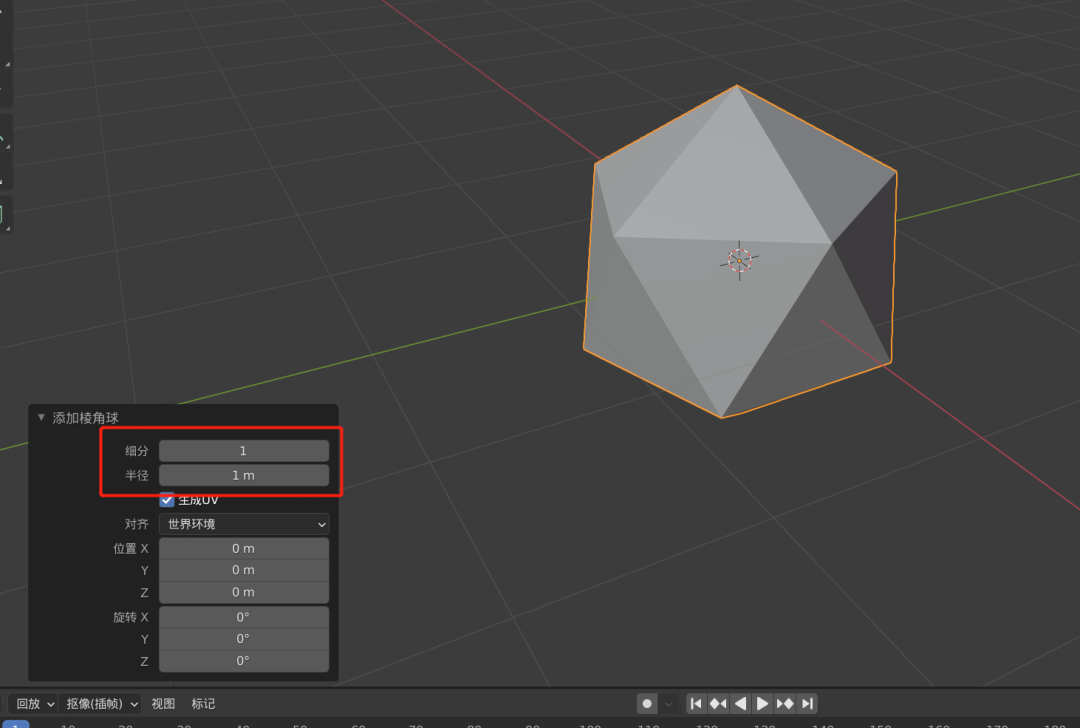

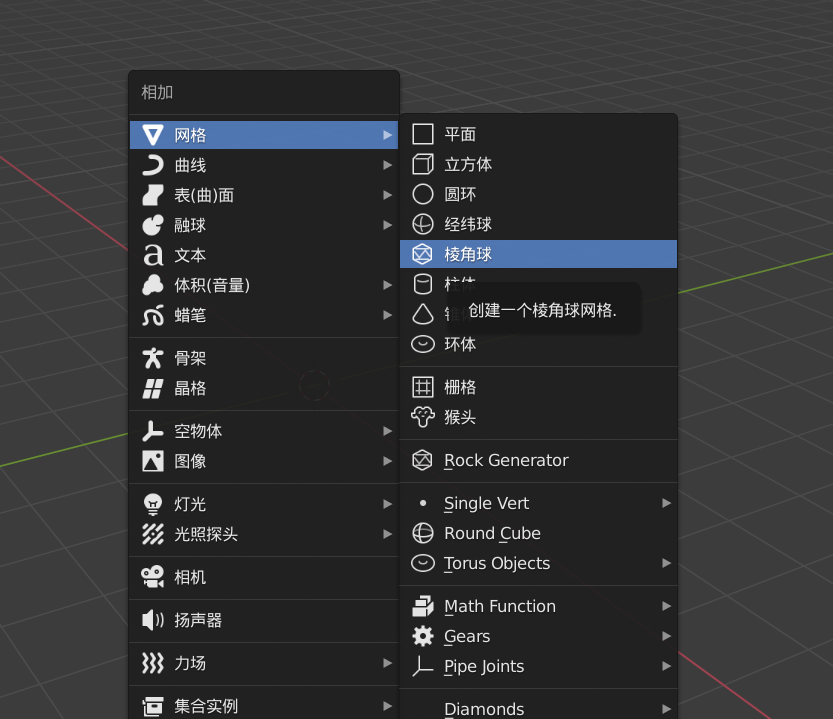

Shift+A 添加一个棱角球
细分设置为 1

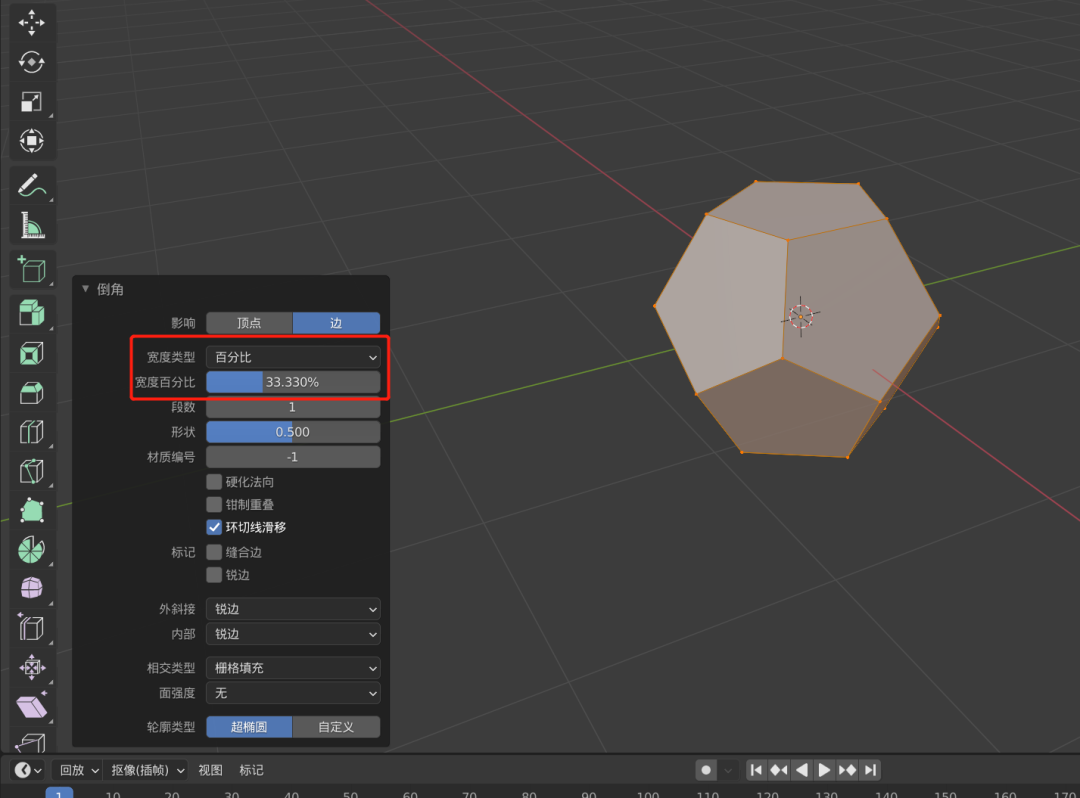

按 Tab 进入编辑模式，Ctrl+B 进行倒角，可以自己手动拉，也可以自己手动拉一下，然后参考下面的设置

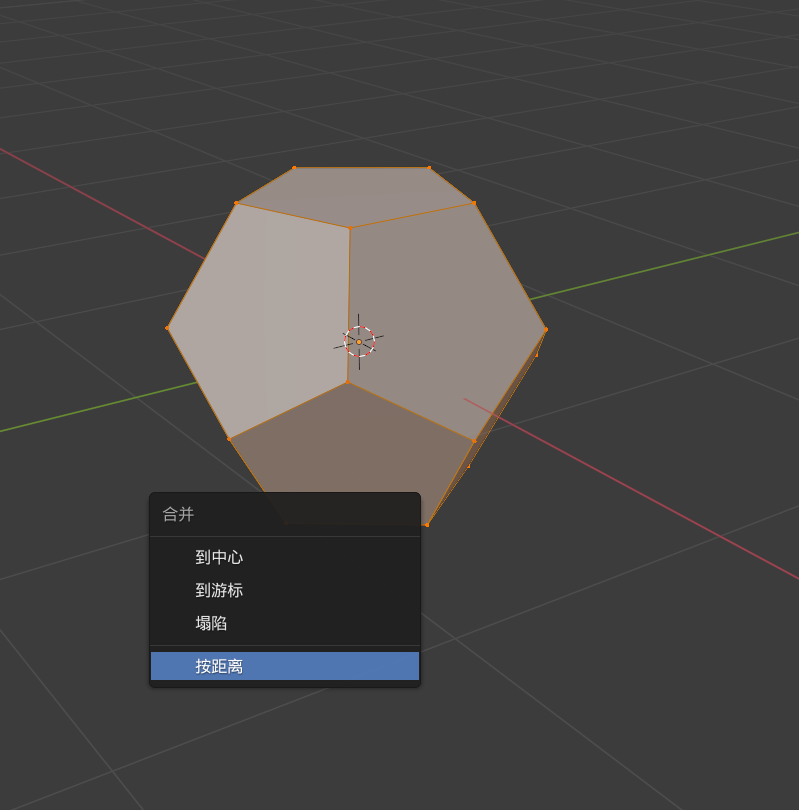

按 M 进行合并，将一些重叠在一起的点进行合并

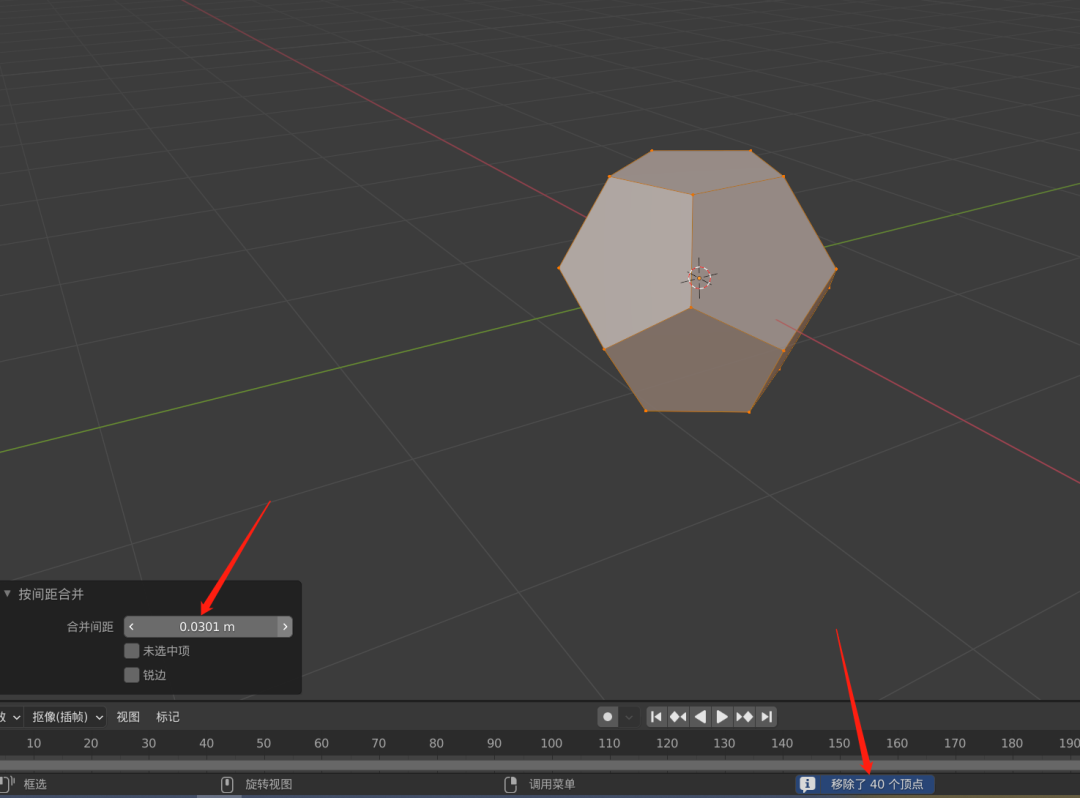

将合并距离增加一些，这样可以看到下面有 40 个重叠的点被去除掉了

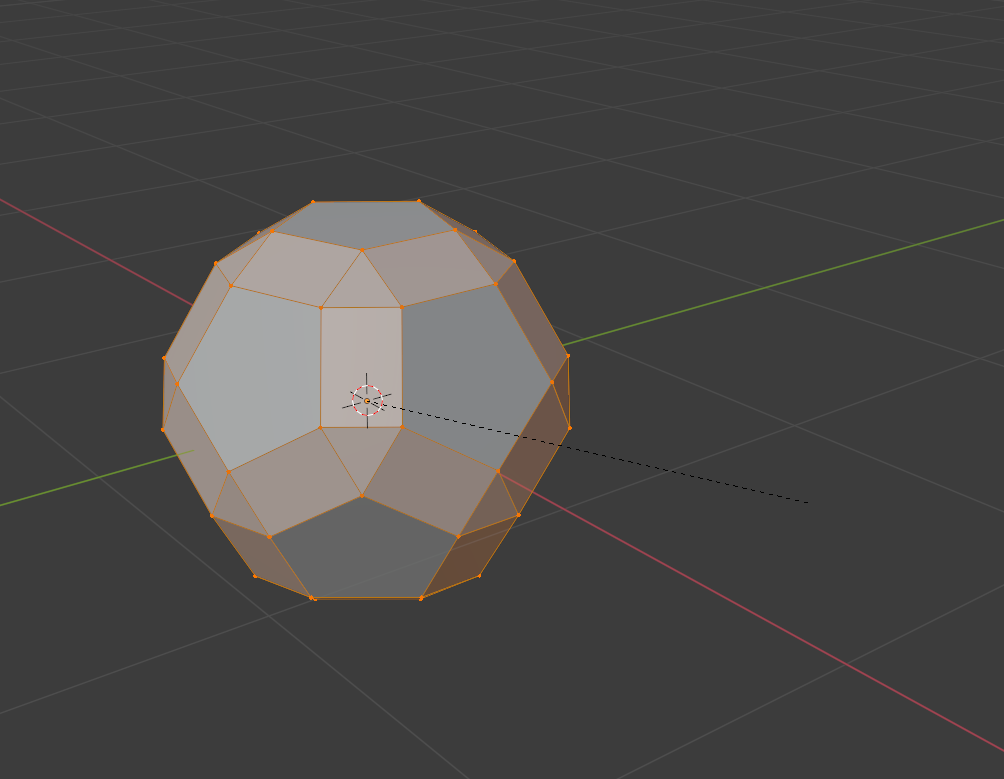

之后在十二面体的基础上，对点进行倒角，具体倒角倒多少，需要看个人审美，倒角出来的三角形决定了泡沫镍的柱子的粗细程度，而中间的五边形决定了泡沫镍的孔有多大

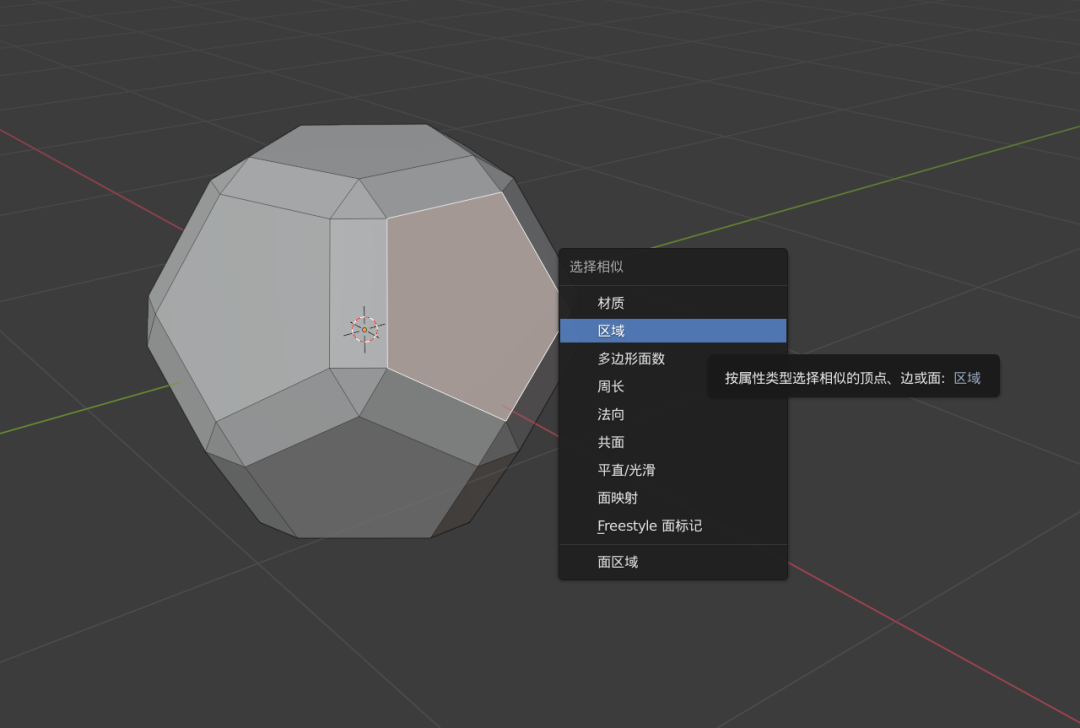

按 3 进入面选择，点中一个五边形，按 Shift+G 进行区域选择，可以快速选择模型中相似的面

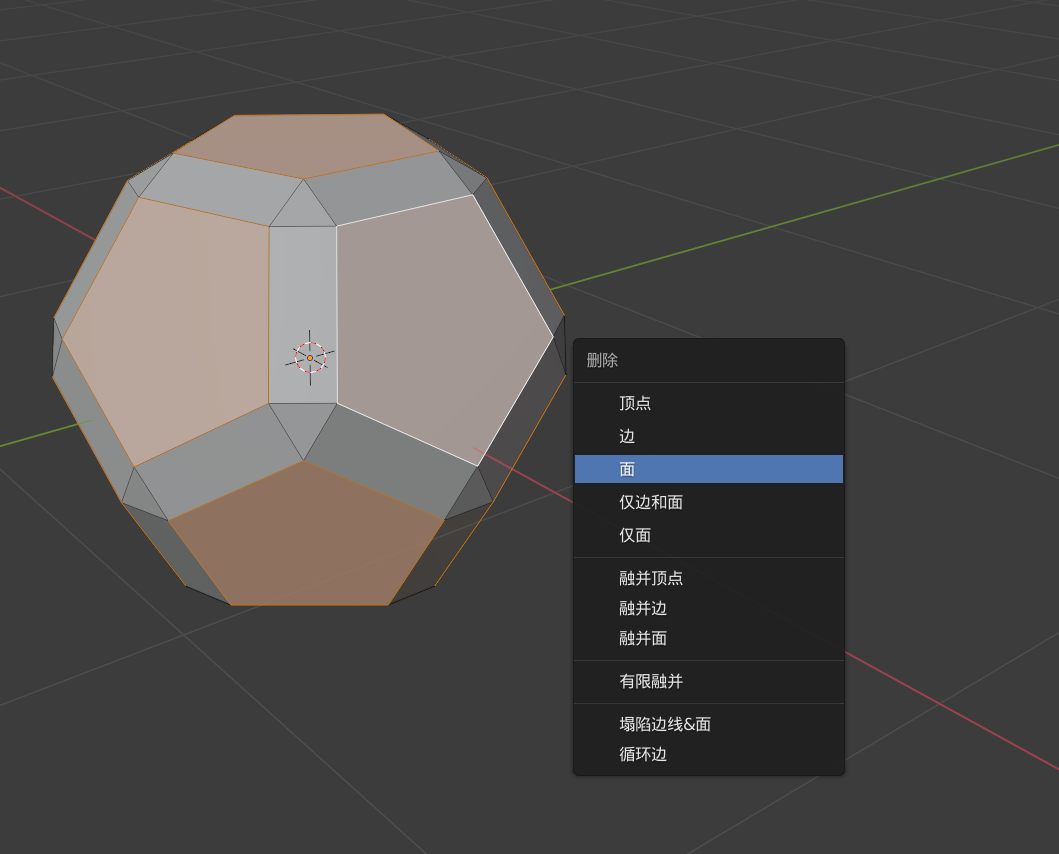

按 X，删除面

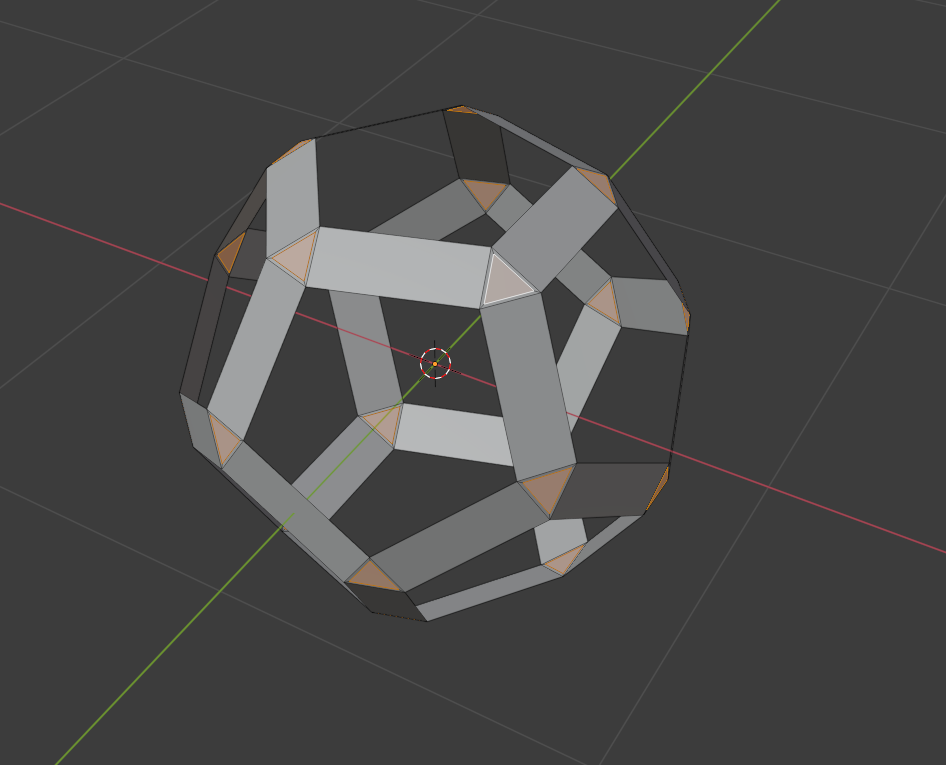

得到镂空结构，**同样**选择一个三角形，按 Shift+G 进行区域选择

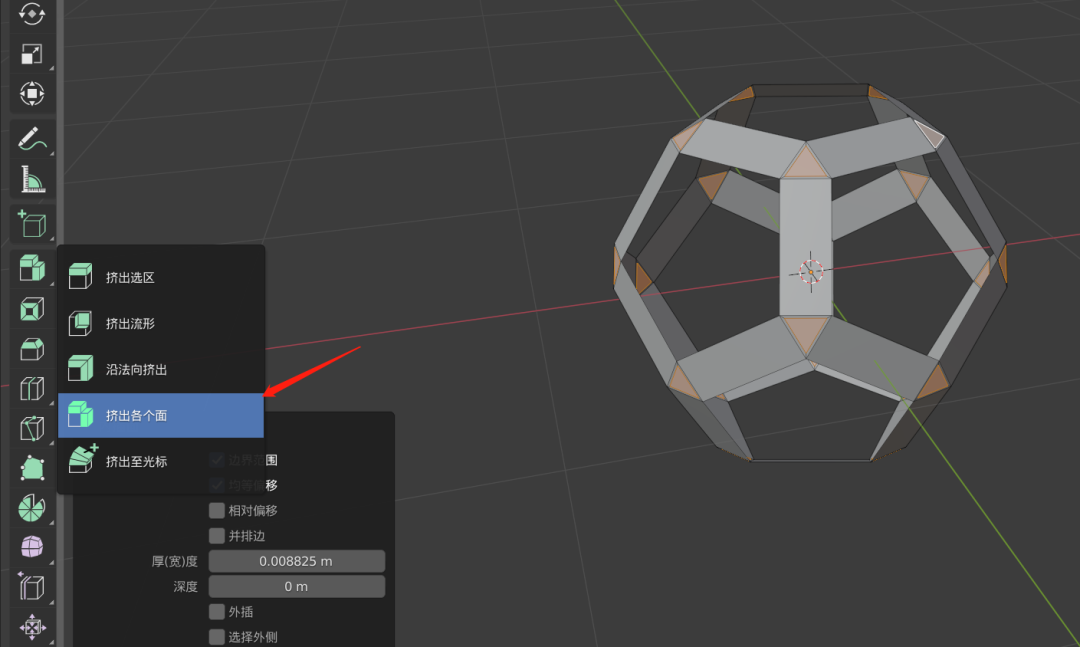

在左侧，挤出选项中，选择‘挤出各个面’

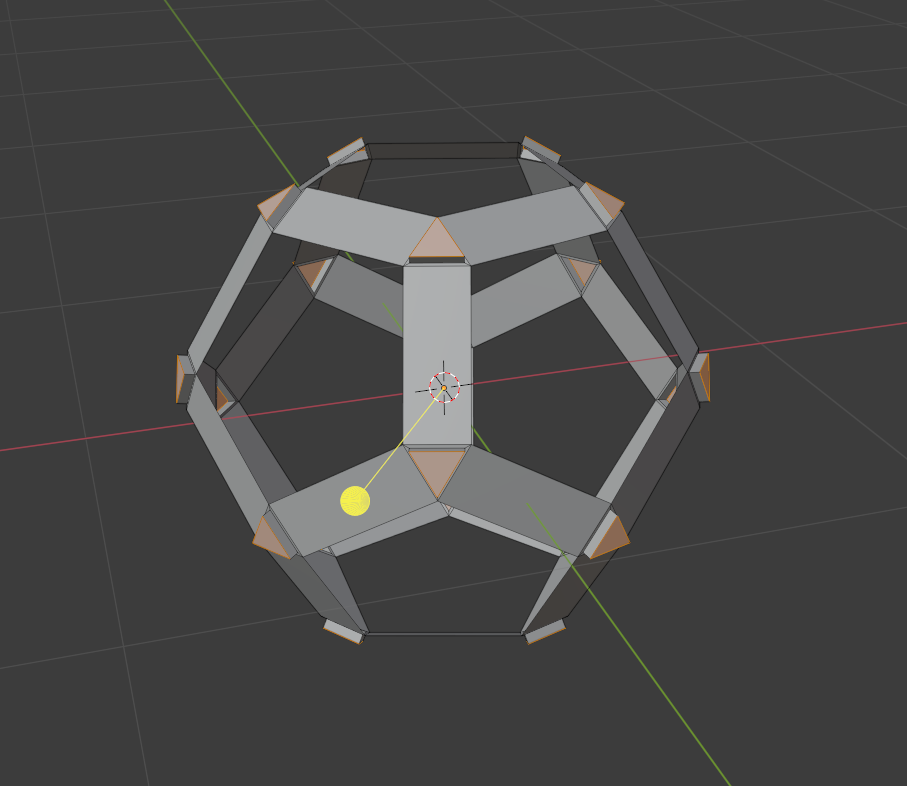

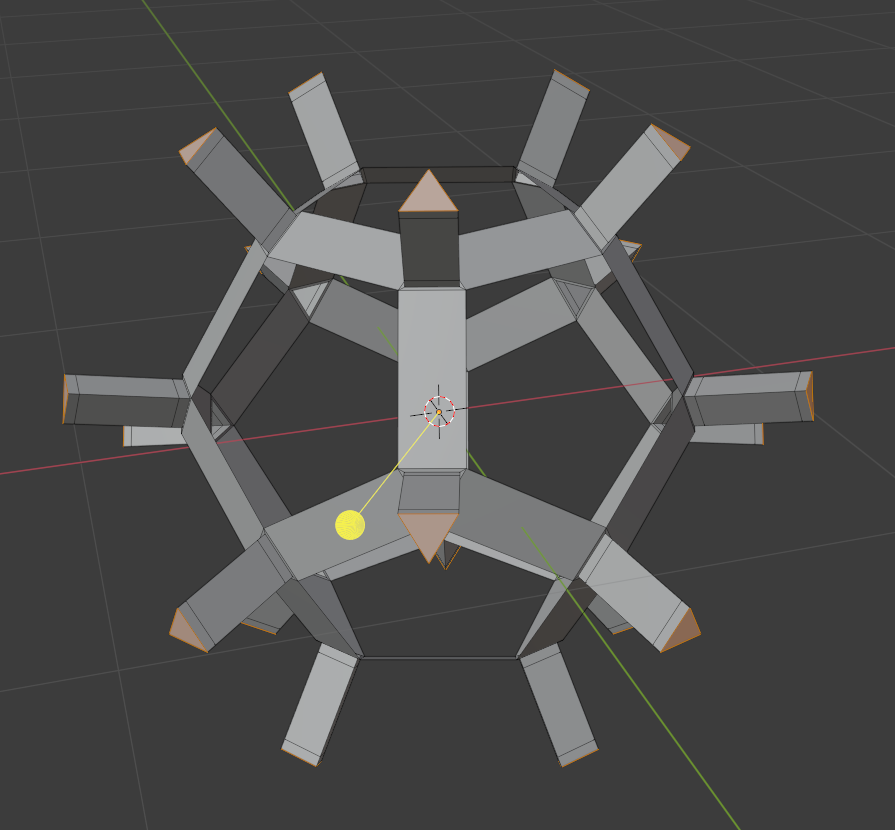

拖动小黄点，一开始不要拖动太多距离，用来卡边

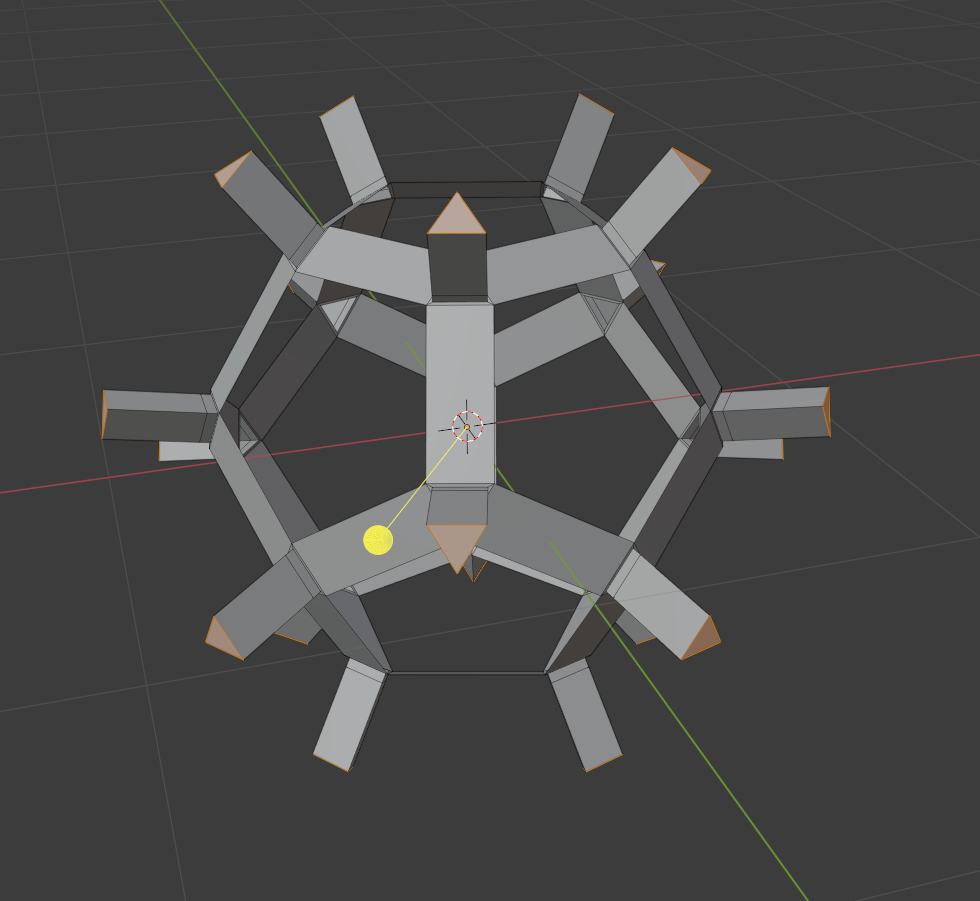

再次拖动比较长的一段距离
最好第三次挤出一点距离卡边，完成之后，按 Tab 退出编辑模式

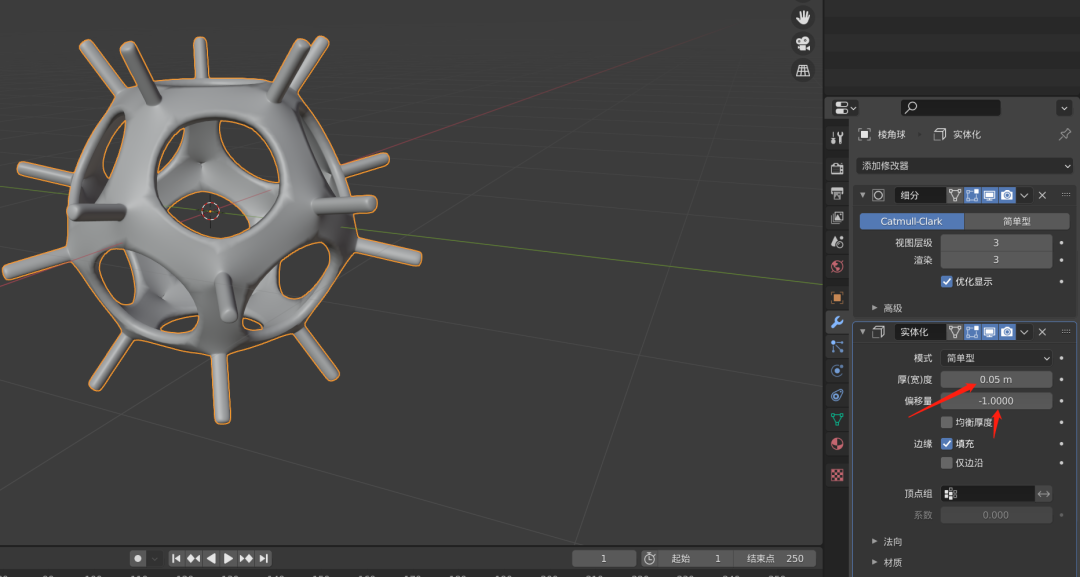

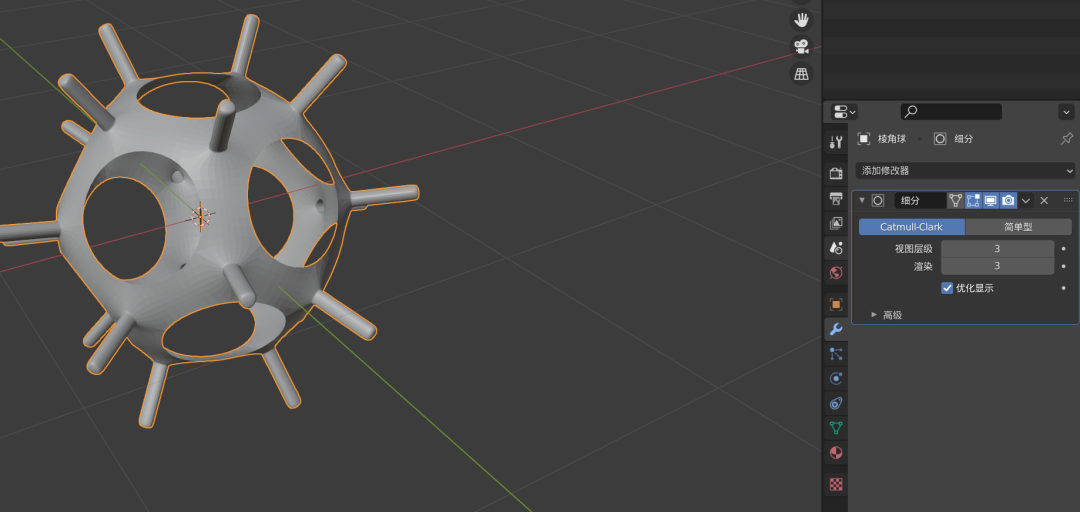

添加一个细分，将视图和渲染均设置为 3
再添加一个实体化，给里面的镂空结构增加一定的厚度

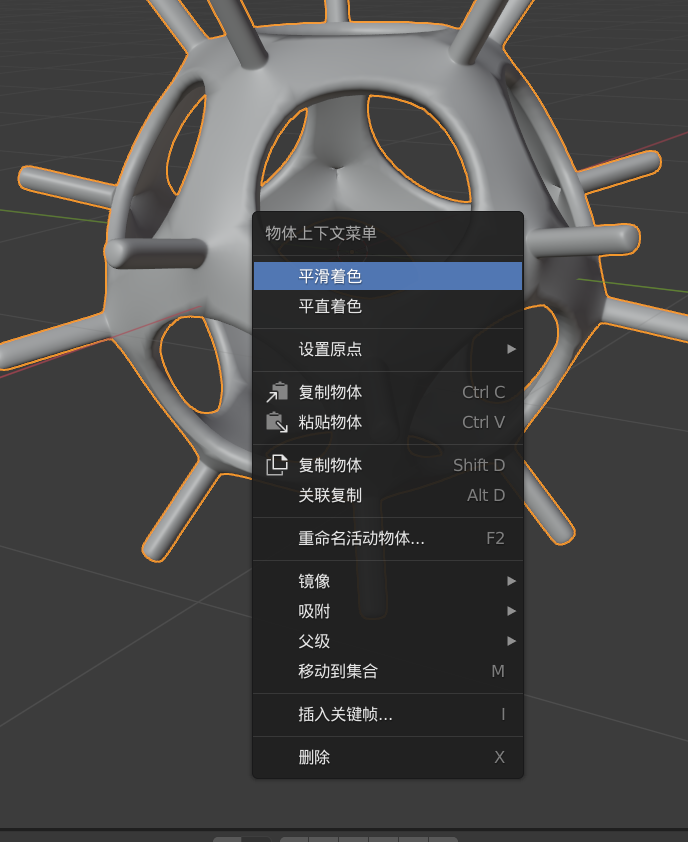

完成之后右键-平滑着色

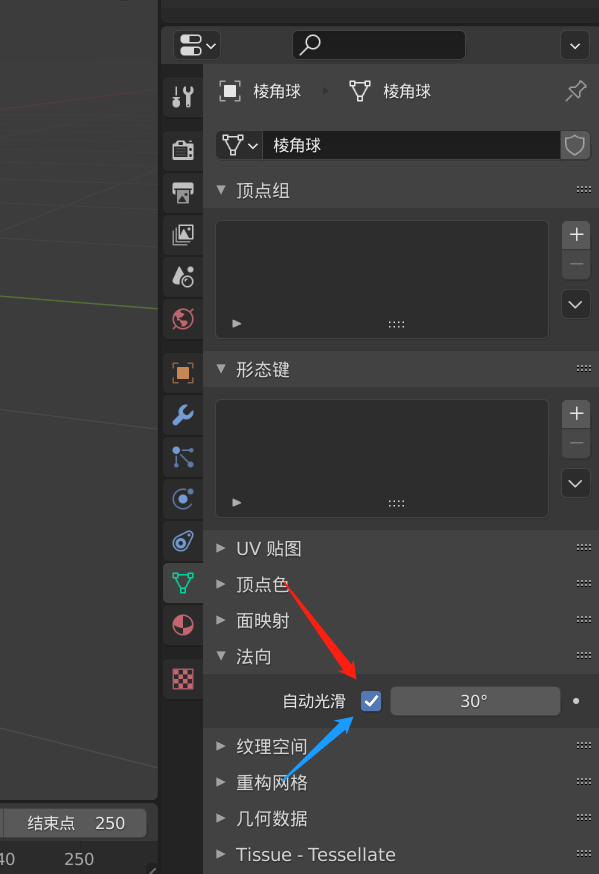

勾选自动光滑，模型便完成了
2 材质添加

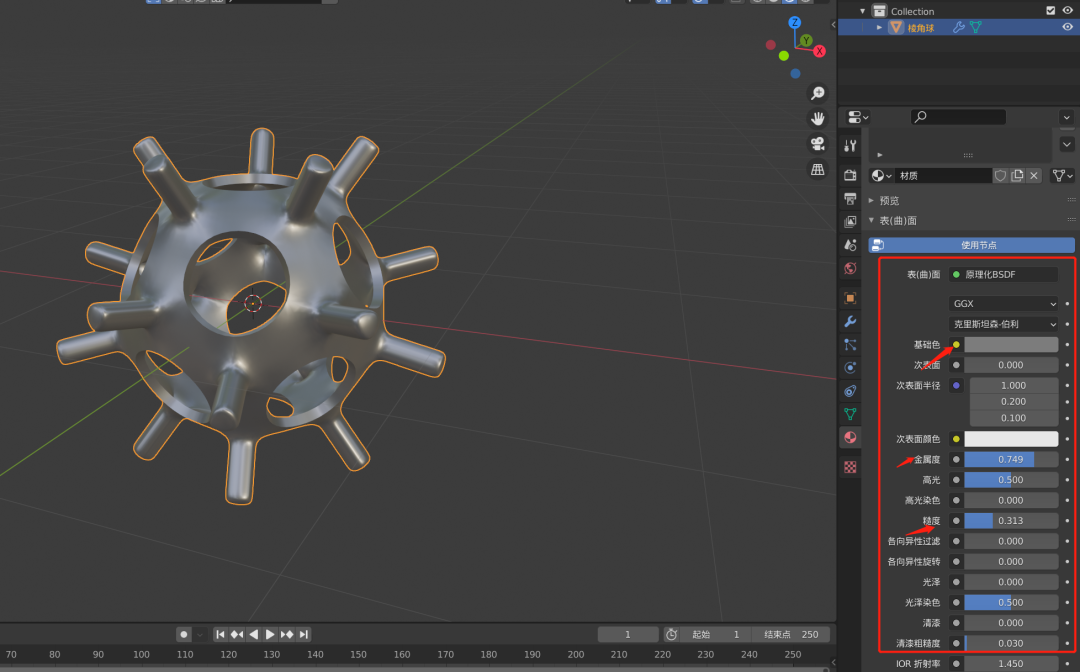

给其添加一个材质，我这里用了比较暗的基础色，提高金属度，降低了糙度，让其更像金属

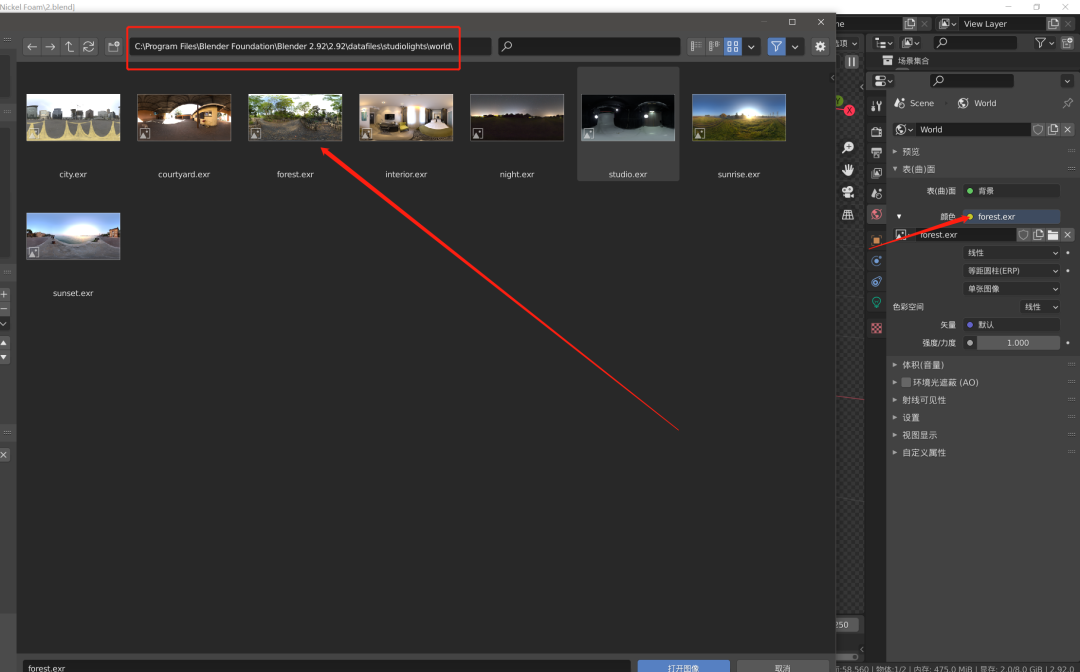

同时在世界面板的颜色中，选择其颜色的小黄点，然后选择环境纹理，进入 Blender 自带的 HDR 贴图库，选择一个 HDR 贴图，（当然大家可以自己打光，新朋友可以参考【Blender 科研绘图】案例 4 - 纳米阵列
3 渲染设置

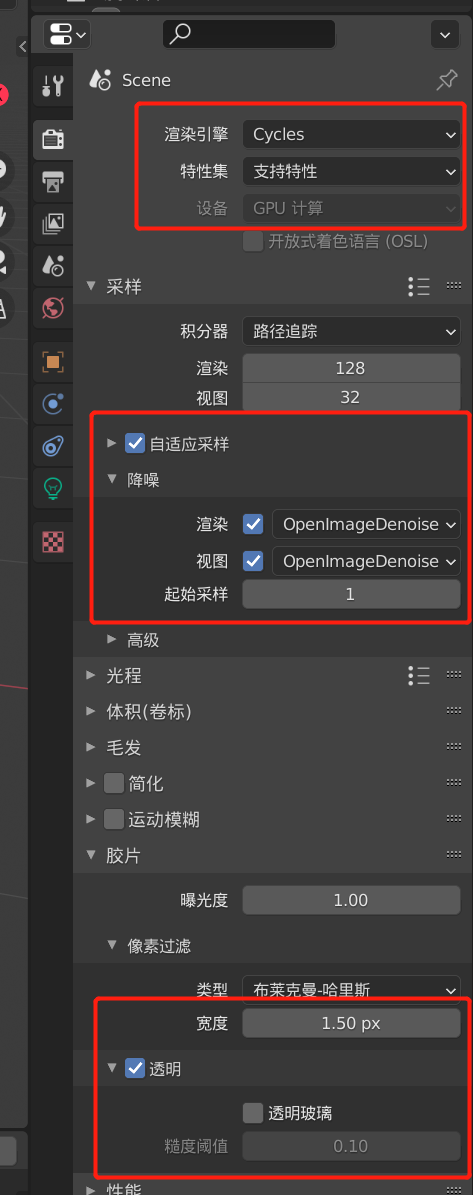

渲染将其设置为 Cycles-GPU 渲染，自适应采样，勾选降噪，打开透明，新朋友请参考【Blender 科研绘图】案例 4 - 纳米阵列
